1 Betriebssicherheit Betriebsanleitung SIPLACE 80S-20/F4/F5 1.1 Sicherheitshinweise Ausgabe 05/99 ab S oftwareversion SR.405.xx 1 - 22

Betriebsanleitung SIPLACE 80S-20/F4/F5 1 Betriebssicherheit

Ausgabe 05/99 ab Softwareversion SR.405.xx 1.1 Sicherheitshinweise

1 - 21

Die Schutzhauben der Automaten sind jeweils mit zwei Griffmulden (1) versehen.

HINWEIS

Greifen Sie zum Öffnen bzw. Schließen der Schutzhauben grundsätzlich mit beiden Händen in diese Griffmul-

den (siehe Punkt (1) der Abb. 1.1.14). Mit dieser ’Zweihandbedienung’ schließen Sie das Verletzungsrisiko an

den Händen aus.

Darüber hinaus vermeiden Sie, daß sich die Schutzhauben beim Öffnen bzw. Schließen verkanten und

dadurch die Führungen übermäßig belastet werden.

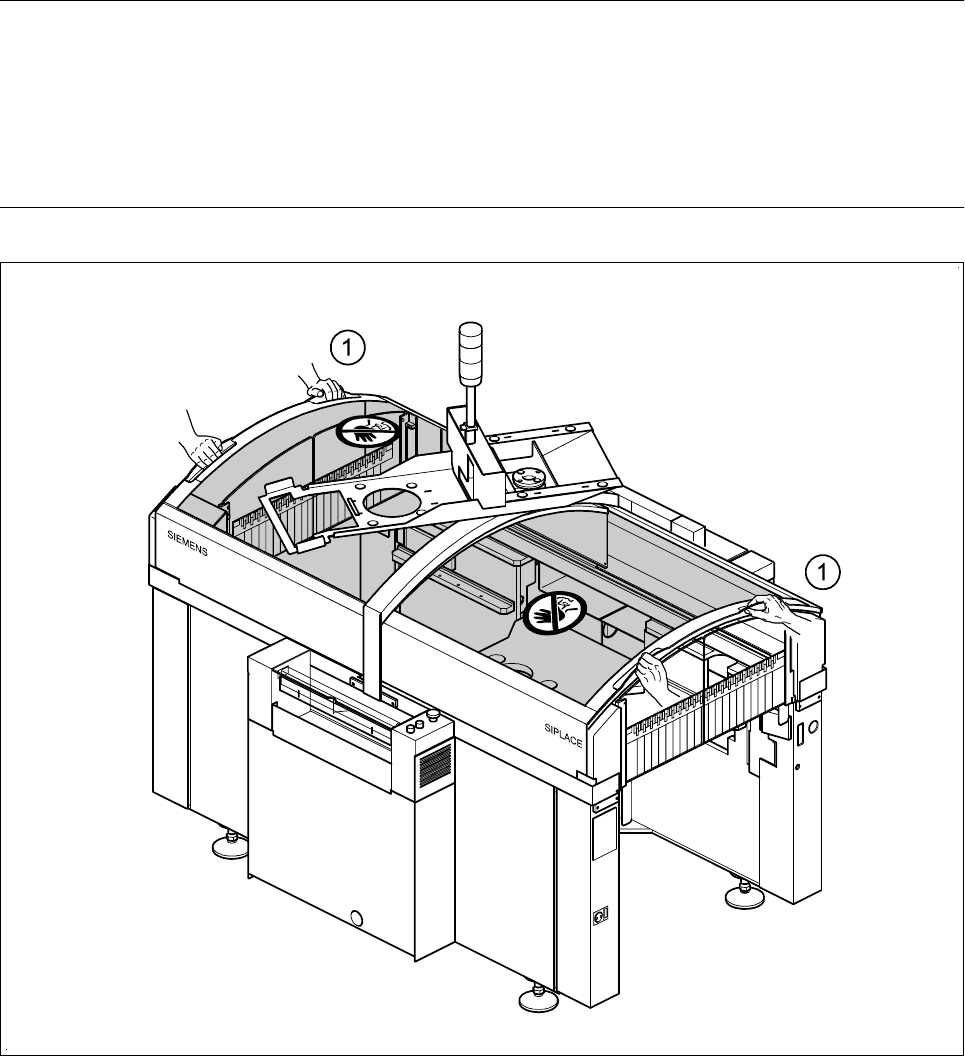

Abb. 1.1.14 Zweihandbedienung

- Legende zu Abb. 1.1.14

1 Zweihandbedienung

1 Betriebssicherheit Betriebsanleitung SIPLACE 80S-20/F4/F5

1.1 Sicherheitshinweise Ausgabe 05/99 ab Softwareversion SR.405.xx

1 - 22

Betriebsanleitung SIPLACE 80S-20/F4/F5 1 Betriebssicherheit

Ausgabe 05/99 ab Softwareversion SR.405.xx 1.2 Sicherheitseinrichtungen

1 - 23

1.2 Sicherheitseinrichtungen

1.2.1 Schutzhauben

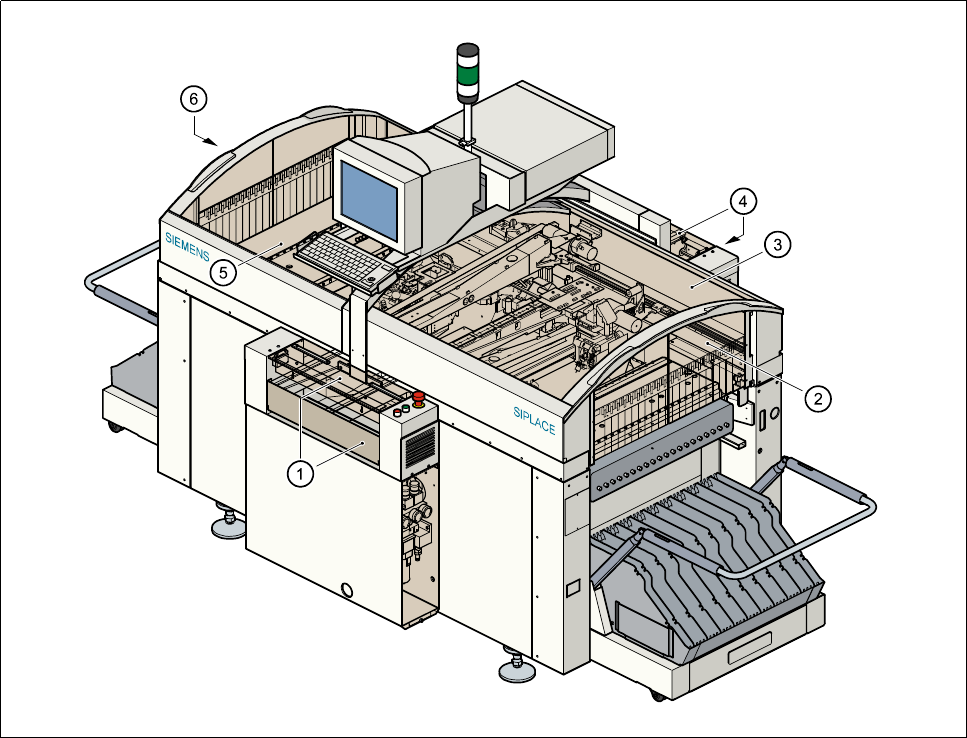

Abb. 1.2.1 Schutzeinrichtungen SIPLACE 80S20/F

- Legende zu Abb. 1.2.1

1 Abdeckung und Eingreifschutz am Eingabeband 2 Schutzscheiben, rechte Seite

3 Schutzhaube 4 Abdeckung und Eingreifschutz am Ausgabeband

5 Schutzhaube 6 Schutzscheiben, linke Seite
