10.10 Surftape-Zuführmodul
(nur für 80F
5
mit DCA-Option)
10.10.1 Übersicht
Für die Bestückung von Bare Dies benötigen Sie für die BE-Bereitstellung das Surftape-Zuführmodul. Diese
Zuführmodule gibt es in Ausführungen für 8 mm Gurte und 12- bzw. 16 mm Gurte.

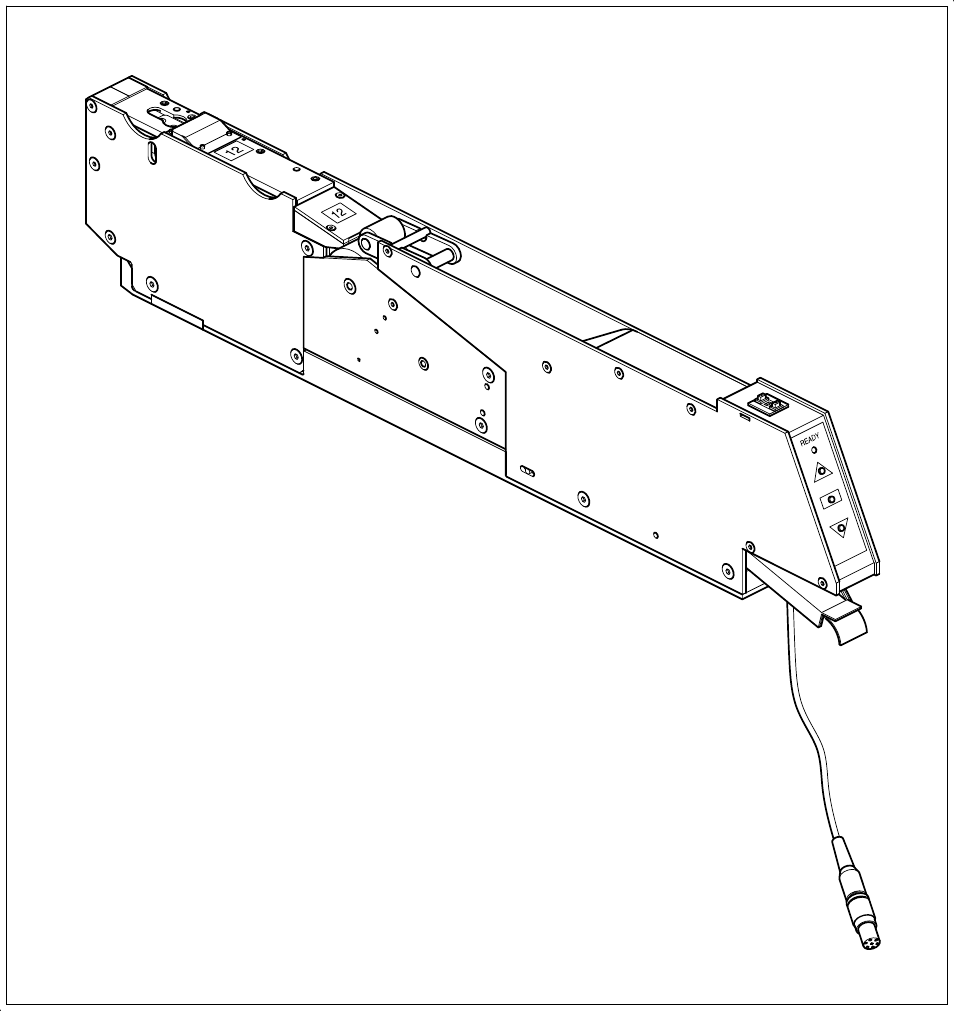

Abb. 10.10.1 Surftape-Zuführmodul
Die Handhabung des Zuführmoduls ist in Kapitel 16 der Betriebsanleitung für Zuführmodule, Ausgabe 2/98
beschrieben.
10 BE-Handling Betriebsanleitung SIPLACE 80S-20/F4/F5
10.10 Surftape-Zuführmodul (nur für 80F5 mit DCA-Option) Ausgabe 05/99 ab Softwareversion SR.405.xx
10 - 36
10.10.2 Maschinendatendatei DCA.MA
Wenn Sie Bare Dies bestücken wollen, benötigen Sie die Maschinencontrollersoftware ab Version 404.
Die Datei DCA.MA enthält die Maschinendaten für die Surftape-Zuführmodule. Sie befindet sich im Verzeich-
nis
C:\SRDaten\Srcma\
Die Maschinendaten lassen sich mit dem WINDOWS NT - Editor modifizieren.
10.10.3 Editieren der Datei DCA.MA
HINWEIS:
Alle im folgenden beschriebenen Aktionen zur Änderung der DCA.MA-Datei lassen sich nur in der Bedienere-
bene ’Servicetechniker’ durchführen.
Wenn Sie die Maschinendaten der DCA.MA-Datei editieren wollen, müssen Sie das SIPLACE-Programm
beenden. Gehen Sie dazu wie folgt vor:
● Klappen Sie in der Grundansicht das Pulldown-Menü ’Optionen’ auf.
● Wählen Sie die Bedienerebene ’Servicetechniker’.
● Klappen Sie das Pulldown-Menü ’Betrieb’ auf und klicken Sie den Menüpunkt ’Schließen Bedienoberflä-
che ...’ an. Sie können das SIPLACE-Programm auch durch gleichzeitiges Drücken der Tasten Alt und F4
beenden.
Sie befinden sich nun in der WINDOWS NT 4.0 - Bedienoberfläche.
● Klicken Sie in der Fußzeile auf den ’Start’-Knopf.
● Rufen Sie unter ’Programme’ und ’Zubehör’ den ’Editor’ auf.
HINWEIS:
Wir empfehlen, grundsätzlich den Windows NT-Editor zu verwenden. Wenn Sie stattdessen beispiels-
weise WORD oder WORDPAD zum Editieren der Daten benutzen, müssen Sie darauf achten, daß Sie
die Datei DCA.MA als reine ASCII-Datei, also ohne Formatierung abspeichern. Anderenfalls ist die Datei
DCA.MA für den Maschinencontroller nicht lesbar.
● Öffnen Sie unter dem Menüpunkt ’Datei’ im Verzeichnis C:\SRDaten\Srcma\ die Datei DCA.MA und editie-
ren Sie die Datei nach Ihren Erfordernissen.
In den Gehäuseform-Arrays der DCA.MA-Datei können für den IC-Kopf bis zu 20 GF-Nummern, für den
Revolverkopf bis zu 100 GF-Nummern eingetragen werden, die aus vier verschiedenen Surftape-Zuführmo-
dultypen abgeholt werden können.
