Betriebsanleitung SIPLACE 80S-20/F4/F5 11 Stationserweiterungen/Optionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 11.3 Leiterplattenbarcode
11 - 15
HINWEIS
Ist der Barcode den Sie verarbeiten möchten während der Inbetriebnahme bekannt, wird der Barcode auf
ihren Barcodetyp eingestellt. Ansonsten wird der Barcodetyp CODE 2/5 interleaved vorinstalliert. Falls Sie
ihren Barcodetyp ändern wollen, ist die Parametrierung in den nachfolgenden Schritten beschrieben.
Die Parametrierung erfolgt mit dem Programm SR_INST_LPBC.001.001.
Führen Sie nur die nachfolgend beschriebenen Schritte in den jeweiligen Menüs durch. Alle weiteren Parame-
ter sind Standardwerte und müssen nicht angepaßt werden.
Legen Sie die Diskette mit dem Testprogramm SITEST in das Laufwerk A:> des MC Rechners
Schalten Sie die Steuerung EIN
Booten Sie das System mit der Tastenkombination Strg+Alt+Entf
Legen Sie die Diskette SR_INST_LPBC.001.001 in das Laufwerk A:> des MC Rechners
Booten Sie das System mit der Tastenkombination Strg+Alt+Entf
Der Grundbildschirm mit dem Grundmenü erscheint
Drücken Sie die Funktionstaste F4. Ein Auswahlmenü, zur Auswahl der Schnittstelle erscheint.
Wählen Sie die Schnittstelle COM 2.
Drücken Sie die Funktionstaste F10. Sie kehren zum Grundmenü zurück, und die Schnittstelle ist auf
COM 2 eingerichtet.
Wählen Sie im Grundmenü < E >
Wählen Sie das Untermenü Code < 1 >
HINWEIS
Wird das Untermenü nicht geöffnet, fehlt die Kommunikation mit dem LP-Barcode.Mögliche Ursache: +24V
Spannungsversorgung fehlt, Schnittstelle unterbrochen, Laser defekt.
Wählen Sie das Untermenü Code Typ < 1>
Wählen Sie den Code Type aus, den Sie verarbeiten möchten < Kundenspezifisch>
HINWEIS
Bei Änderung des Codetyps oder der Stellenzahl müssen beide Werte neu eingegeben werden.
Geben Sie die Stellenzahl des Barcodes ein <Kundenspezifisch>
Bestätigen Sie mit < Enter >
HINWEIS
Geben Sie die Stellenzahl als feste Zahl ein. Die Vorgabe eines Zahlenbereiches kann zu Fehlern führen.
Verlassen Sie das Menü mit < Esc >
Verlassen Sie das Menü mit < Esc >
Verlassen Sie das Menü mit < Esc >
Sichern Sie die Parameter mit store permanent < 3 >
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F5
11.3 Leiterplattenbarcode Ausgabe 05/99 ab Softwareversion SR.405.xx
11 - 16
11.3.4.1 Einstellen des Lesestrahls
Schieben Sie die Leiterplatte in das Eingabeband.
Die Diskette SR_CONF_LPBC.100.001 muß weiterhin geladen und die Steuerung eingeschaltet sein.
Justieren Sie den Lesekopf so, daß der Laserstrahl beim Einfahren der Leiterplatte den gesamten Bar-
code scannen kann. Beachten Sie dabei die Leserichtung des Barcodes.
Schalten Sie mit der +Taste der Tastatur den Lesestrahl EIN.
Fahren Sie die Leiterplatte über den Barcode. Der gelesene Barcode wird am Bildschirm angezeigt.
Mit der - Taste der Tastatur schalten Sie den Lesestrahl AUS.
HINWEIS
Zur weiteren Bedienung und Programmierung, siehe die Betriebsanleitung Linienrechner Unix.
Beachten Sie:
Je kleiner der Lesewinkel ist, desto größer ist die wirksame Strichlänge. Denn je größer die wirksame
Strichlänge ist, desto sicherer wird die Lesung des Barcodes.

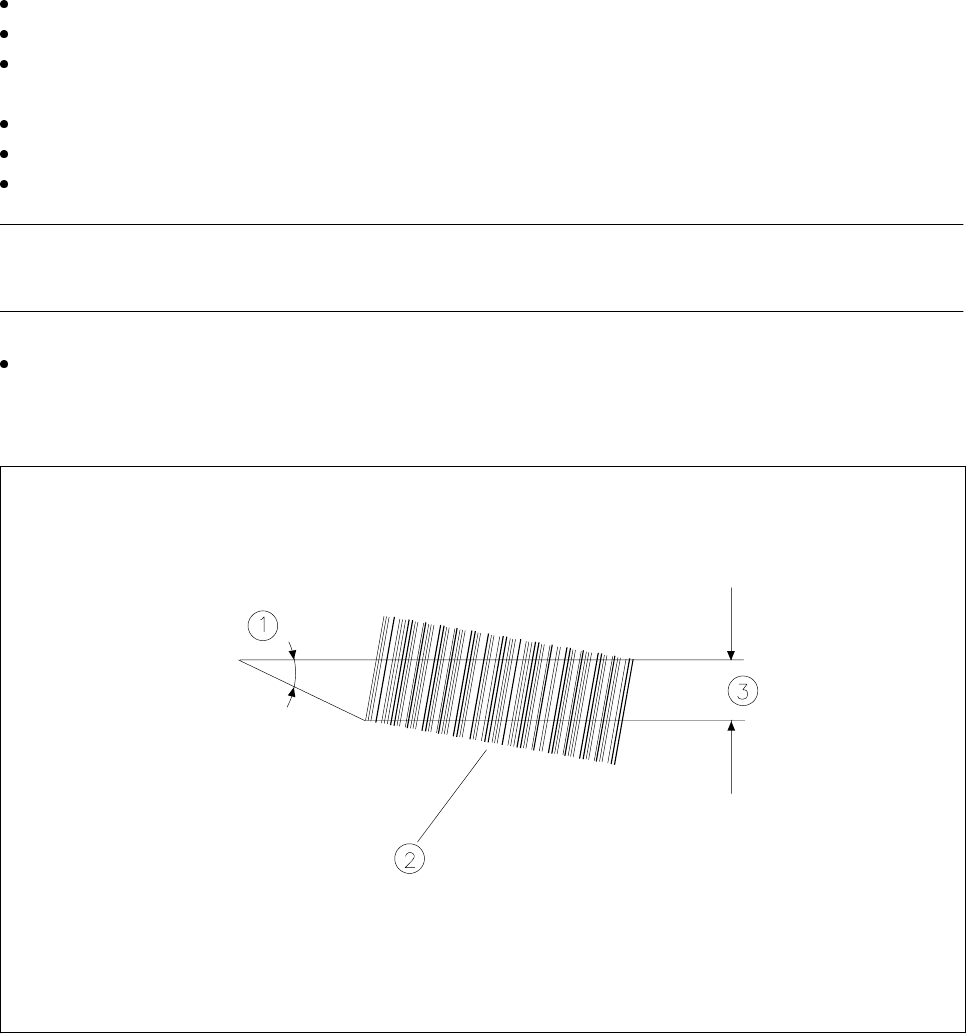

Abb. 11.3.2 Barcodelesung
- Legende zu Abb. 11.3.2
1 Lesewinkel 2 Barcode
3 Wirksame Strichlänge
Betriebsanleitung SIPLACE 80S-20/F4/F5 11 Stationserweiterungen/Optionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 11.3 Leiterplattenbarcode
11 - 17
11.3.5 Einschränkungen
11.3.5.1 Barcodelesung oben
Bei Leiterplatten mit einer Länge von 460 mm müssen bei der Barcodelesung von oben Einschränkungen
beachtet werden (siehe Abb. 11.3.3).

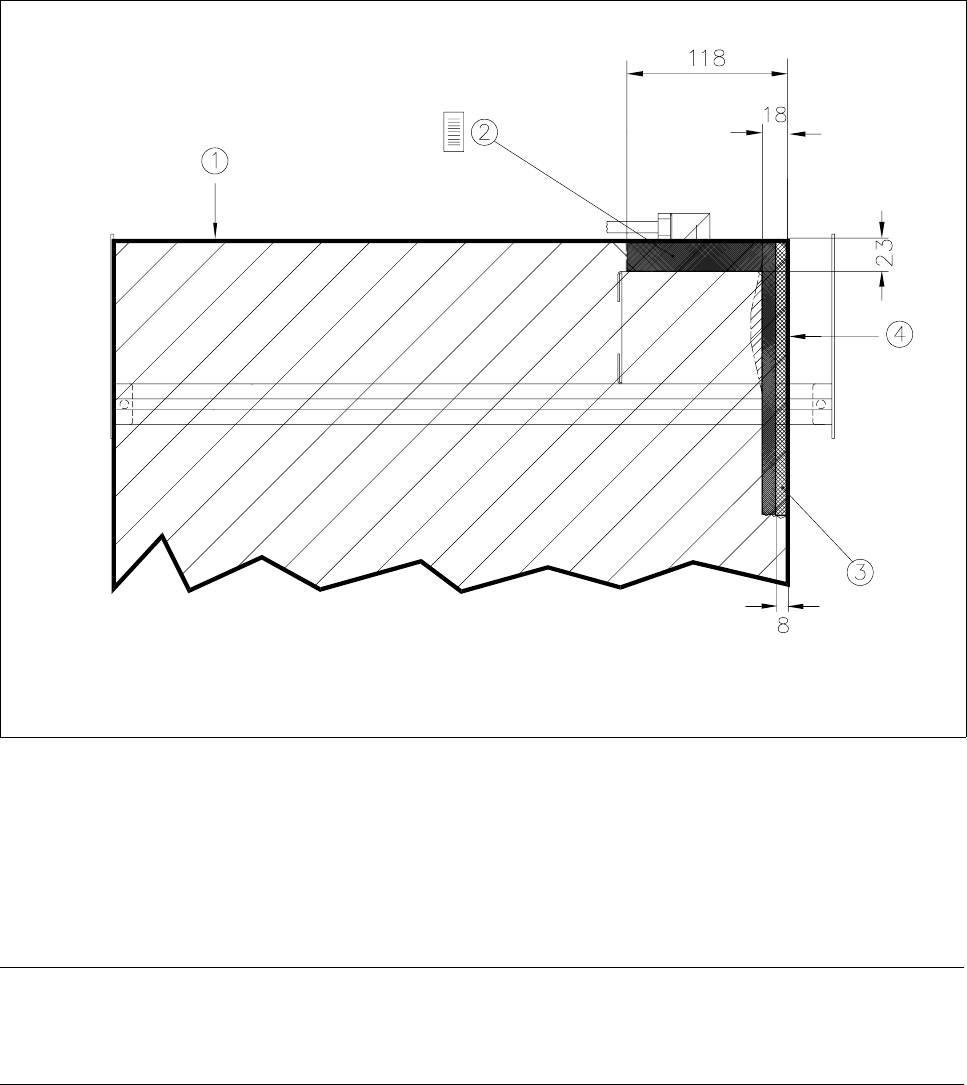

Abb. 11.3.3 Einschränkung Barcodelesung oben
- Legende zu Abb. 11.3.3
1 Hinterkante der LP bei einer Länge von 460 mm.
2 In diesem Bereich ist eine senkrechte Anordnung des Barcodes nicht zulässig.
3 In diesem Bereich ist eine Barcodelesung über die ganze LP-Länge nicht möglich.
4 Leiterplatten Außenkante.
HINWEIS
Im Bereich der Leiterplattenklemmung darf kein Barcode angebracht werden, da der Barcode abgeschabt
werden kann und somit unleserlich wird.
