Betriebsanleitung SIPLACE 80S-20/F4/F5 11 Stationserweiterungen/Optionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 11.3 Leiterplattenbarcode
11 - 19
11.3.7 Leiterplattenbarcode anzeigen
In diesem Menü können Sie sich die zuletzt gelesenen Barcodes des Leiterplatten-Barcodelesers in einem
Listenfeld anzeigen lassen.
Zusätzlich wird dargestellt, ob eine Fehllesung, ein Startsignal, ein falsches Format auftrat, oder ob keine
Daten verfügbar sind.
Wählen Sie in der Menüzeile des Menüs Optionen das Untermenü LP Barcode
.

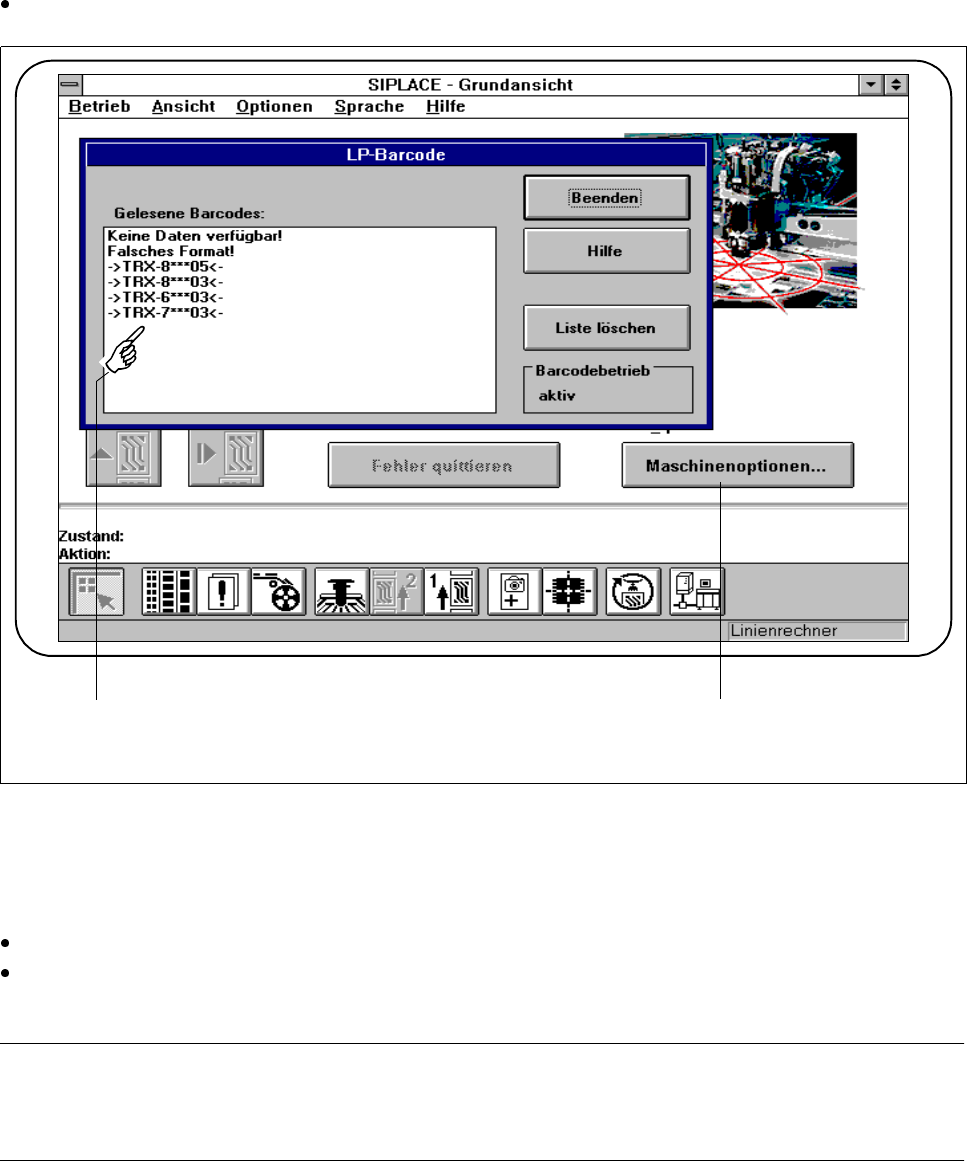

Abb. 11.3.5 LP Barcode anzeigen
- Legende zu Abb. 11.3.5
1 Listenfeld 2 Statusanzeige
Um die Liste zu löschen, Klicken Sie die Schaltfläche Liste löschen.
In der Statusanzeige des Menüfensters wird der Betriebszustand des Barcodebetriebs angezeigt. Dieser
Betriebszustand wird vom Linienrechner aktiviert oder deaktiviert.
HINWEIS
Dieses Menü ist nur aktiv wenn die Option Leiterplatten-Barcode installiert und in den Maschinenoptionen
aktiviert ist.
1 2
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F5
11.3 Leiterplattenbarcode Ausgabe 05/99 ab Softwareversion SR.405.xx
11 - 20
11.3.8 Technische Daten
Leiterplatten Barcode
Auflösung dünnste Strichdicke 0,19....0,3 mm
Lesegeschwindigkeit 600 scans/sec.
Leseabstand 60...90 mm
Lesefenster 90 mm (max. erlaubte Barcodelänge)
Neigung des Lesekopfes zum Barcode
5....10
o
Lichtquelle Laserdiode rot 670 nm
1 mW
Laserschutzklasse 2
Schutzart IP 65
Lesbare Barcodearten Code 39
Code 128 / EAN 128
Code 2/5 interleaved
Codabar
2/5 IATA
2/5 INDUSTRIAL
UPC
EAN
Pharma Code
EAN Addendum
(weitere auf Anfrage)
Strichlänge ≥ 4 mm
Voraussetzung dafür, daß bei LP Geschwindigkeit
von 300mm/sec. und einer Scanrate von
600 scan./sec. 3 Lesungen möglich sind
Kontrastverhältnisse nach DIN 66236 ≥ 70%
Druckfarbe der Striche schwarz
dunkelgrün
dunkelblau
Farbe des Hintergrundes weiß
beige
gelb
orange
Barcodelänge
(einschl. der beiden Ruhezonen)
≤ 90 mm
Betriebsanleitung SIPLACE 80S-20/F4/F5 11 Stationserweiterungen/Optionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 11.4 Bauelementebarcode
11 - 21
11.4 Bauelementebarcode
11.4.1 Allgemeines
Der Bestückautomat SIPLACE 80S-20/F
4
/F
5
bietet die Möglichkeit, die Spurbelegung mittels eines Barcode-
lesers auf Übereinstimmung zu überprüfen und Bauelementdaten von z.B. Bauelementspulen zu lesen.
Die Barcodes werden mit einem am Stationsrechner angeschlossenen Barcodeleser eingelesen.

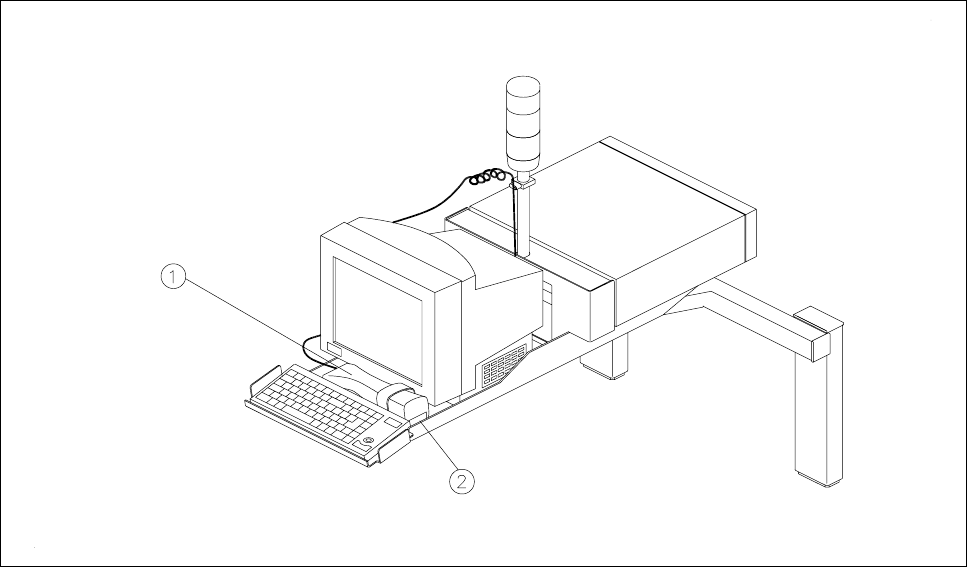

Abb. 11.4.1 Bauelemente -Barcodeleser an der Siplace
- Legende zu Abb. 11.4.1
1 Barcodeleser 2 Halter für Barcodeleser
