11.5 Flip-Chip-Visionmodul
11.5.1 Übersicht
Das Flip-Chip-Visionmodul basiert auf dem Konzept des Fine-Pitch-Visionsystem.
Die Unterschiede bestehen in der höheren Auflösung und einer modifizierten Beleuchtung. Es sind zwei
Beleuchtungsebenen für flachen und mittleren Einstrahlwinkel verfügbar.
Für die Programmierung der arrayartigen und zum Teil unregelmäßigen Anschlußstrukturen wurde der
Gehäuseform-Editor erweitert.

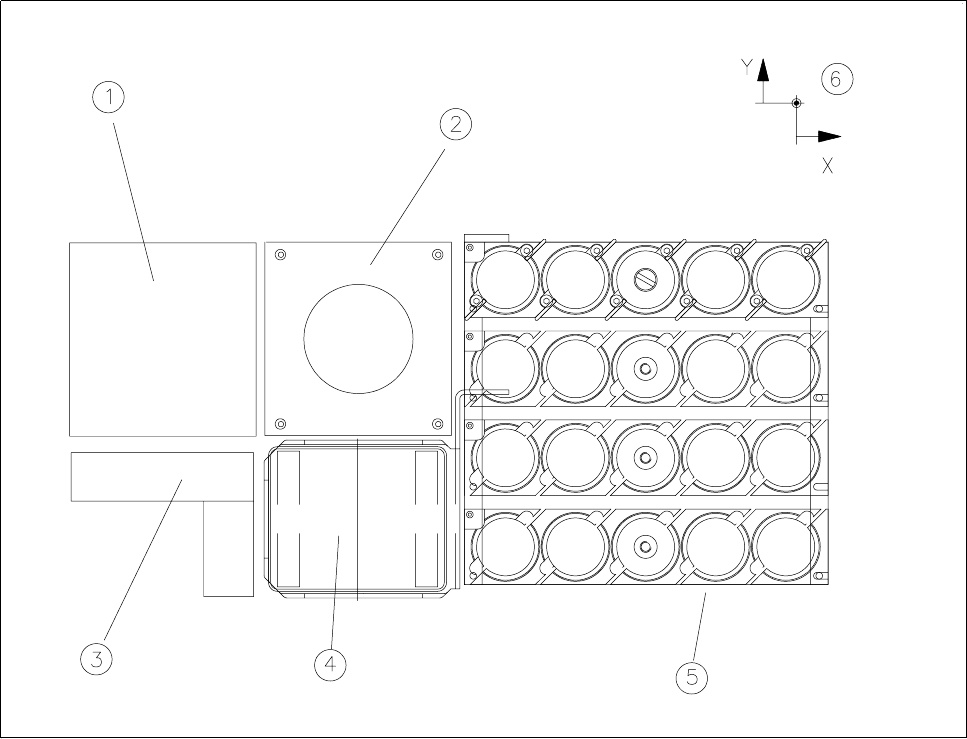

Abb. 11.5.1 Einbauort Flip-Chip-Visionmodul
- Legende zu Abb. 11.5.1
1 Fine-Pitch-Visionmodul 2 Flip-Chip-Visionmodul
3 Koplanaritäts-Lasermodul 4 Abwurfbehälter
5 Pipettenwechsler 6 Maschinennullpunkt
Die Beschreibung und Handhabung finden Sie im Kapitel 5
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F5
11.5 Flip-Chip-Visionmodul Ausgabe 05/99 ab Softwareversion SR.405.xx
11 - 26
11.5.2 Sicherheitshinweise zu den BE-Visionsystemen am
80F-Automaten
GEFAHR
An den Sicherheitseinrichtungen des 80F-Automaten oder am IC- bzw. Flip-Chip-Modul dürfen keinerlei
Änderungen oder Manipulationen vorgenommen werden!
Die optische Strahlung der IC- bzw. Flip-Chip-Kamera entspricht der Laserklasse 1, solange die Kamera fest
in der Maschine installiert und die Schutzhauben geschlossen sind (EN 60825-1 bzw. IEC 825).
Abb. 11.5.2 Kennzeichnung der Laserklasse 1
"Fd"Fs
Betriebsanleitung SIPLACE 80S-20/F4/F5 11 Stationserweiterungen/Optionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 11.5 Flip-Chip-Visionmodul
11 - 27
11.5.3 Pipette für Flip Chip Typ 412
Abb. 11.5.3 Pipette Typ 412
- Legende zu Abb. 11.5.3
1 Stiftunterseite geschwärzt
11.5.3.1 Technische Daten
Pipette für Flip Chip Typ 412
Außendurchmesser 1,8 mm
Ansaugdurchmesser 1,0 mm
Ansaugfläche
0,8 mm
2
Farbkennzeichnung Keine
Material PETP Ertalyte schwarz
