11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F5
11.7 Dispens-Flußmittelauftrag für SIPLACE 80F4/F5 Ausgabe 05/99 ab Softwareversion SR.405.xx
11 - 38
11.7.4 Spritze wechseln
Das Wechseln der Spritze muß bei normalen Betrieb nicht erfolgen. Bei Servicearbeiten kann es notwendig
sein, daß die Spritze ausgebaut bzw. gewechselt werden muß.
Abb. 11.7.3 Spritze wechseln
- Legende zu Abb. 11.7.3
1 Rändelschraube 2 Dosierkolben
3 Spritze (Syring) 4 Haltemutter herausdrehen
Bringen Sie in Einzelfunktionen den Flußmittelkopf in die Nachfüllposition. Siehe Abschnitt 11.7.6.4 Ein-
zelfunktionen. Der Dosierkolben der Spritze fährt nach unten.
Lockern Sie die Rändelschraube am Dosierkolben.
Schieben Sie den Dosierkolben nach oben. Die Spritze wird dabei entleert. Das Flußmittel wird dabei in
den Vorratsbehälter zurückgedrückt.
Schrauben Sie die Haltemutter mit der Spritze heraus.
Betriebsanleitung SIPLACE 80S-20/F4/F5 11 Stationserweiterungen/Optionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 11.7 Dispens-Flußmittelauftrag für SIPLACE 80F4/F5
11 - 39
11.7.5 Wechseln der kompletten Dosiernadel mit Zentrierpipette
Ist die Zentrierpipette defekt, kann diese einzeln gewechselt werden. Die Dosiernadel ist eine komplette Bau-
gruppe.
Das Wechseln der kompletten Dosiernadel kann notwendig sein, falls die Dosiernadel oder der Schlauch-
durch Kristallbildung des Flußmittels verstopft und deshalb ausgetauscht werden muß. Dabei wird die kom-
plette Baugruppe getauscht.

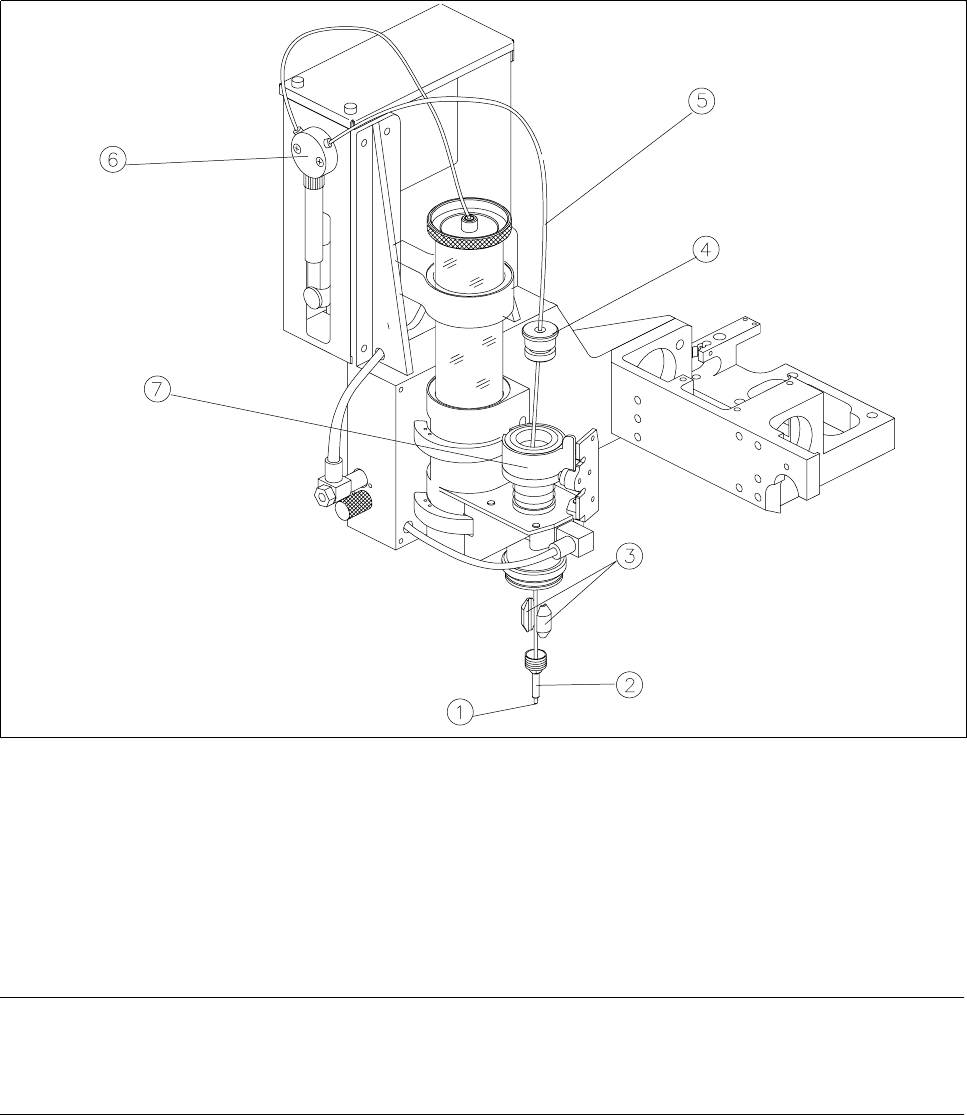

Abb. 11.7.4 Dosierschlauch (Tube blunt 29“) wechseln
- Legende zu Abb. 11.7.4
1 Dosiernadelspitze 2 Zentrierpipette
3 Klemmteile 4 Zylinderdeckel
5 Dosiernadel komplett 6 Ventil
7 Zylinder
VORSICHT
Achten Sie beim Herausschrauben der Zentrierpipette darauf, daß die zwei Klemmteile, die die Dosiernadel
im Zylinder klemmen, nicht verloren werden.
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F5
11.7 Dispens-Flußmittelauftrag für SIPLACE 80F4/F5 Ausgabe 05/99 ab Softwareversion SR.405.xx
11 - 40
Schrauben Sie die Zentrierpipette locker.
Ziehen Sie den Zylinderdeckel mit der Dosiernadel vom Zylinder ab, und ziehen Sie die komplette Dosier-
nadel aus dem Zylinder.
Klemmen Sie das Schlauchende der Dosiernadel am Ventil der Dosierpumpe ab.
Fädeln Sie die neue Dosiernadel durch den Zylinderdeckel und durch den Zylinder in die Zentrierpipette-
ein. Die Spitze der Dosiernadel muß dabei ca. 3 mm aus der Zentrierpipette herausstehen.
Ziehen Sie die Zentrierpipette wieder fest.
Drücken Sie den Zylinderdeckel auf den Zylinder.
Kontrollieren Sie den Abstand der Dosiernadel zur Leiterplatte. Drücken Sie dabei den Hubkolben nach
unten. Der Abstand muß dann ca. 1 mm betragen.
Ist dieser Abstand nicht eingehalten, dann müssen Sie den Abstand neu einstellen.
11.7.5.1 Abstand Dosiernadel zur Leiterplatte einstellen
Abb. 11.7.5 Abstand Dosiernadel zur Leiterplatte einstellen
- Legende zu Abb. 11.7.5
1 Hintere Abdeckung mit 4 Befestigungsschrauben 2 2 Befestigungsschraubwen des Flußmittelauftrags
3 Hubkolben 4 Abstand 1 mm zur Leiterplattte einstellen
5 Flußmittelauftrag auf Anschlag drücken
