Betriebsanleitung SIPLACE 80S-20/F4/F5 11 Stationserweiterungen/Optionen Ausgabe 05/99 ab Softwareversion SR.405.xx 11.7 Dispens-Flußmittelauftrag für SIPLACE 80F 4/F5 11 - 41 Lösen S ie die 4 Befe stigu ngsschra uben fü…
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F5
11.7 Dispens-Flußmittelauftrag für SIPLACE 80F4/F5 Ausgabe 05/99 ab Softwareversion SR.405.xx
11 - 40
Schrauben Sie die Zentrierpipette locker.
Ziehen Sie den Zylinderdeckel mit der Dosiernadel vom Zylinder ab, und ziehen Sie die komplette Dosier-
nadel aus dem Zylinder.
Klemmen Sie das Schlauchende der Dosiernadel am Ventil der Dosierpumpe ab.
Fädeln Sie die neue Dosiernadel durch den Zylinderdeckel und durch den Zylinder in die Zentrierpipette-
ein. Die Spitze der Dosiernadel muß dabei ca. 3 mm aus der Zentrierpipette herausstehen.
Ziehen Sie die Zentrierpipette wieder fest.
Drücken Sie den Zylinderdeckel auf den Zylinder.
Kontrollieren Sie den Abstand der Dosiernadel zur Leiterplatte. Drücken Sie dabei den Hubkolben nach
unten. Der Abstand muß dann ca. 1 mm betragen.
Ist dieser Abstand nicht eingehalten, dann müssen Sie den Abstand neu einstellen.
11.7.5.1 Abstand Dosiernadel zur Leiterplatte einstellen

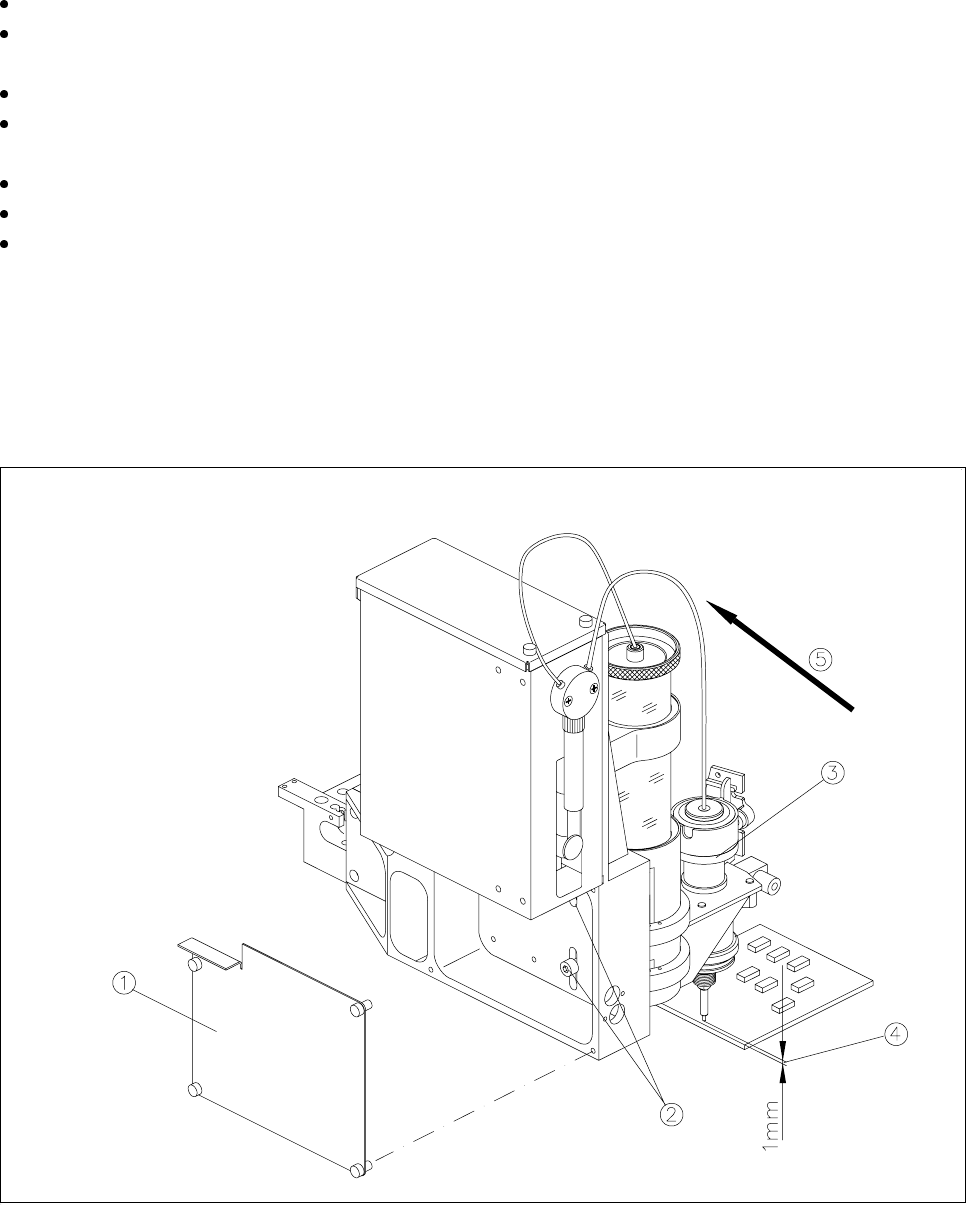

Abb. 11.7.5 Abstand Dosiernadel zur Leiterplatte einstellen
- Legende zu Abb. 11.7.5
1 Hintere Abdeckung mit 4 Befestigungsschrauben 2 2 Befestigungsschraubwen des Flußmittelauftrags
3 Hubkolben 4 Abstand 1 mm zur Leiterplattte einstellen
5 Flußmittelauftrag auf Anschlag drücken
Betriebsanleitung SIPLACE 80S-20/F4/F5 11 Stationserweiterungen/Optionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 11.7 Dispens-Flußmittelauftrag für SIPLACE 80F4/F5
11 - 41
Lösen Sie die 4 Befestigungsschrauben für die hintere Abdeckung am Flußmittelauftrag und entfernen Sie
diese Abdeckung.
Lockern Sie die beiden Befestigungsschrauben an den Langlöchern.
Drücken Sie den Hubkolben nach unten und justieren Sie den Flußmittelauftrag so ein, daß der Abstand
Dosiernadelspitze zur Leiterplatte 1 mm beträgt.
Drücken Sie den Flußmittelauftrag an den seitlichen Anschlag und ziehen Sie die Befestigungsschrauben
fest.
Montieren Sie die hintere Abdeckung.
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F5
11.7 Dispens-Flußmittelauftrag für SIPLACE 80F4/F5 Ausgabe 05/99 ab Softwareversion SR.405.xx
11 - 42
11.7.6 Bedienoberfläche
HINWEIS
Damit das Flip-Chip-Bauteil bestückt und mit Flußmittelauftrag versehen werden kann, muß ein Bestückpro-
gramm mit Flip-Chip-Bauelementen am Linienrechner beschrieben und an den Stationsrechner geschickt
werden. Siehe Betriebsanleitung UNIX.
Die Option Flußmittelauftrag muß in den Maschinenoptionen, am Stationsrechner aktiviert sein. Siehe
Abschnitt 2.4.4 Das Menü Optionen der Betriebsanleitung SIPLACE 80S-20/F
4
/F
5
.
11.7.6.1 GF-Liste und Parameter
Um Flußmittel zur Flip -Chip Bestückung auf eine Leiterplatte aufzubringen, müssen Prozeßdaten zum Flip-
Chip in eine Liste und allgemeine Parameter über den Flußmittelauftrag, am Stationsrechner eingetragen
werden.
Wählen Sie in der Menüzeile des Menüs Optionen das Untermenü Flußmittelauftrag.
Abb. 11.7.6 Option Flußmittelauftrag
F
