Lösen Sie die 4 Befestigungsschrauben für die hintere Abdeckung am Flußmittelauftrag und entfernen Sie
diese Abdeckung.
Lockern Sie die beiden Befestigungsschrauben an den Langlöchern.
Drücken Sie den Hubkolben nach unten und justieren Sie den Flußmittelauftrag so ein, daß der Abstand
Dosiernadelspitze zur Leiterplatte 1 mm beträgt.
Drücken Sie den Flußmittelauftrag an den seitlichen Anschlag und ziehen Sie die Befestigungsschrauben
fest.
Montieren Sie die hintere Abdeckung.
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F5
11.7 Dispens-Flußmittelauftrag für SIPLACE 80F4/F5 Ausgabe 05/99 ab Softwareversion SR.405.xx
11 - 42
11.7.6 Bedienoberfläche
HINWEIS
Damit das Flip-Chip-Bauteil bestückt und mit Flußmittelauftrag versehen werden kann, muß ein Bestückpro-
gramm mit Flip-Chip-Bauelementen am Linienrechner beschrieben und an den Stationsrechner geschickt
werden. Siehe Betriebsanleitung UNIX.
Die Option Flußmittelauftrag muß in den Maschinenoptionen, am Stationsrechner aktiviert sein. Siehe
Abschnitt 2.4.4 Das Menü Optionen der Betriebsanleitung SIPLACE 80S-20/F
4
/F
5
.
11.7.6.1 GF-Liste und Parameter
Um Flußmittel zur Flip -Chip Bestückung auf eine Leiterplatte aufzubringen, müssen Prozeßdaten zum Flip-
Chip in eine Liste und allgemeine Parameter über den Flußmittelauftrag, am Stationsrechner eingetragen
werden.
Wählen Sie in der Menüzeile des Menüs Optionen das Untermenü Flußmittelauftrag.

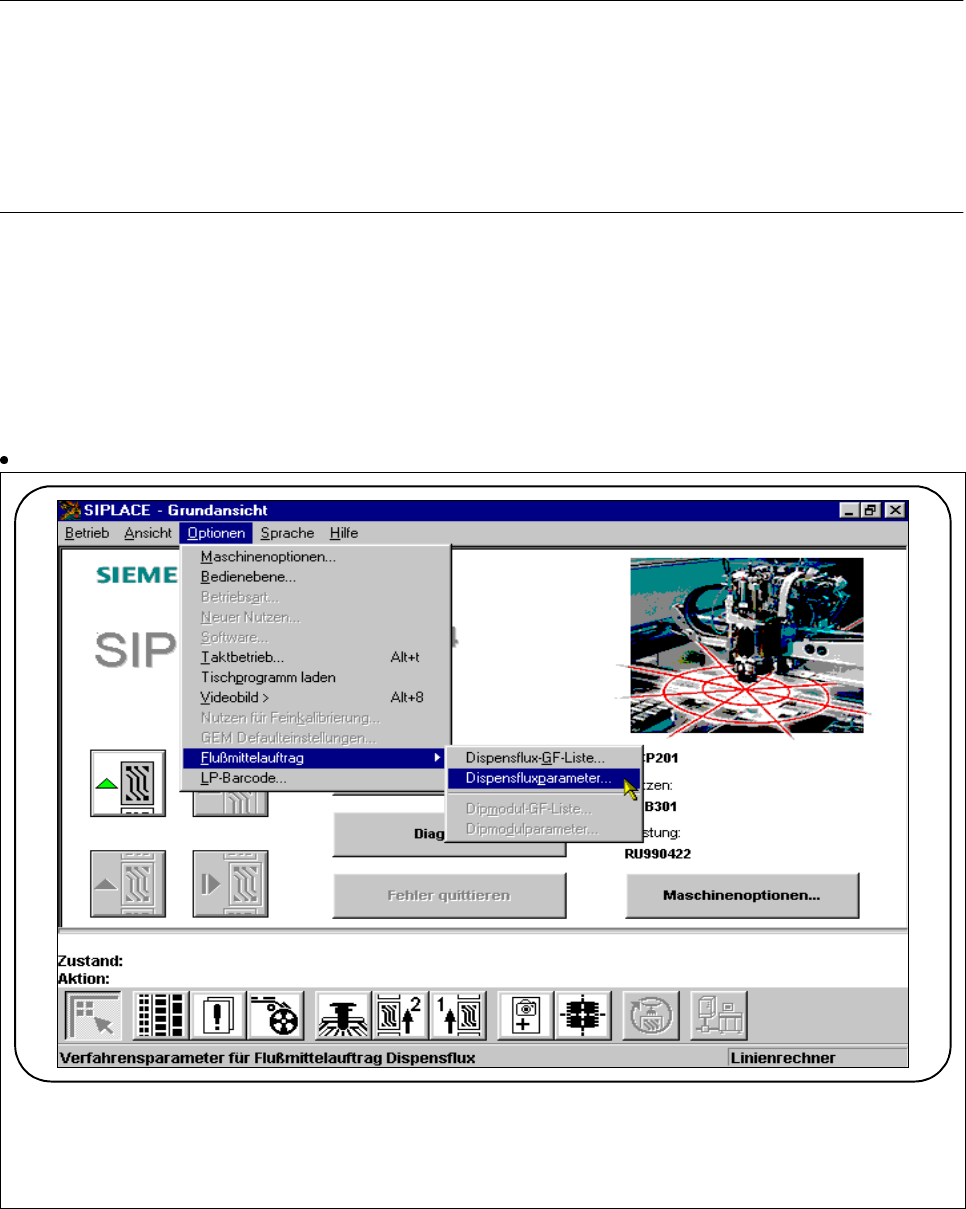

Abb. 11.7.6 Option Flußmittelauftrag
F
Betriebsanleitung SIPLACE 80S-20/F4/F5 11 Stationserweiterungen/Optionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 11.7 Dispens-Flußmittelauftrag für SIPLACE 80F4/F5
11 - 43
11.7.6.2 GF-Liste bearbeiten
Wählen Sie das Menü „GF-Liste“, um Daten für das zu bestückende Flip-Chip- Bauteil bearbeiten zu kön-
nen.
Sie können in diesem Menü Flip-Chip-Bauelemente mit einer zugehörigen GF-Nr. hinzufügen und editie-
ren. Siehe Abb. 11.7.7 und Abb. 11.7.8.

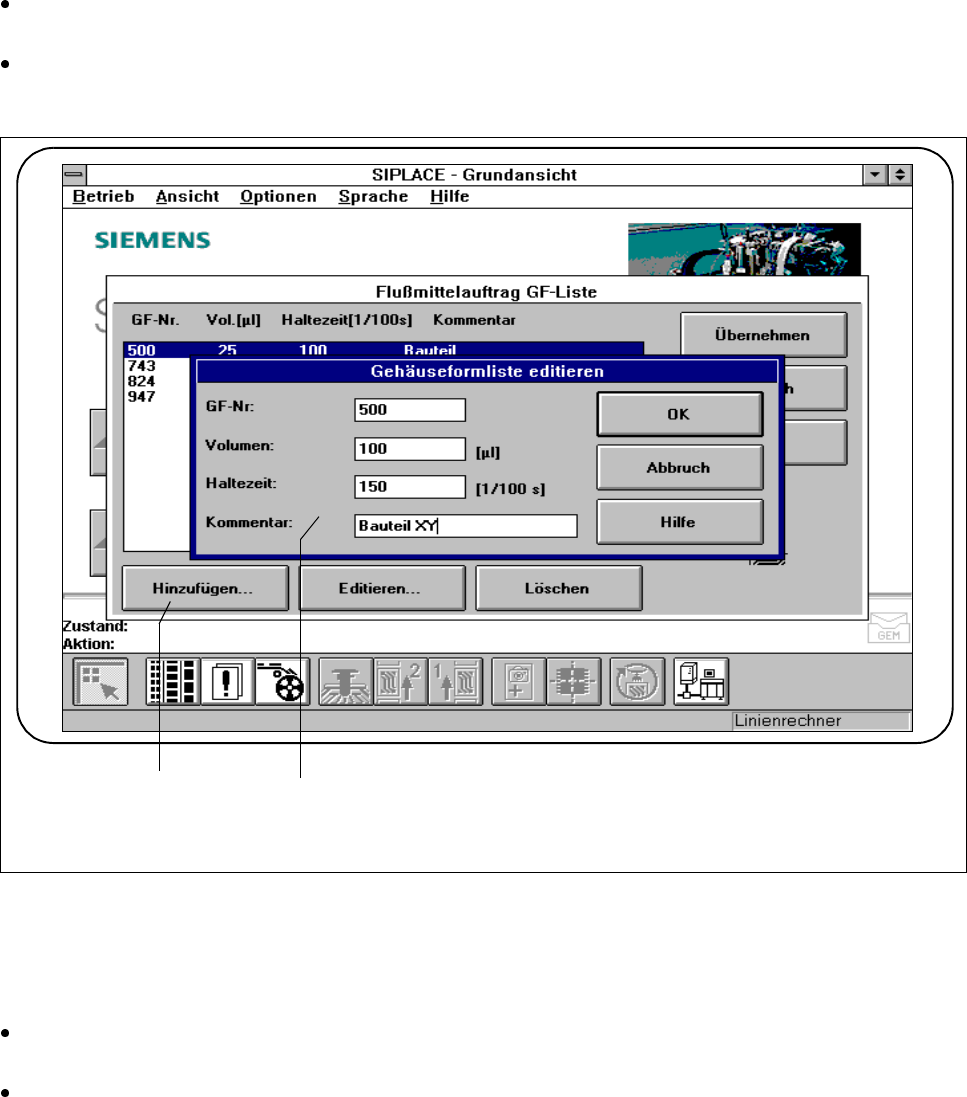

Abb. 11.7.7 Flußmittelauftrag GF-Liste
- Legende zu Abb. 11.7.7
1 Schaltfläche Hinzufügen 2 Eingabefelder
Klicken Sie die Schaltfläche Hinzufügen um ein neues Bauteil für Flußmittelauftrag zu beschreiben und
geben Sie die Daten in die Eingabefelder ein.
Folgende Daten müssen Sie eingeben:
GF-Nr:
- Die Gehäuseformnummer des jeweiligen Bauteils.
- Sie können Gehäuseformnummern von 1 bis 32000 eingeben.
2 1
