11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F5
11.7 Dispens-Flußmittelauftrag für SIPLACE 80F4/F5 Ausgabe 05/99 ab Softwareversion SR.405.xx
11 - 48
Autom. Bürsten nach
- Um die Zentrierpipette und die Dosiernadel zu reinigen, kann eine Zeit vorgegeben werden, nach der
gebürstet werden soll. Dabei fährt der Flußmittelkopf über den Spülbehälter, an dem eine Bürste
angebracht ist.
- Beim Einschalten der Maschine, wird unabhängig von dieser Bürstzeit, immer automatisch gebürstet.
- Der Bürstvorgang wird über der Spülposition, in den vorgesehenen Spülbehälter durchgeführt
(siehe Abb. 11.7.10).
- Sie können eine Zeit von 0 bis 120 Minuten vorgeben.
Anzahl Bürstzyklen
- Haben Sie eine Zeit für automatisches Bürsten vorgegeben, dann können Sie hier die Anzahl der
Bürstvorgänge eingeben.
- Sie können zwischen 1 bis 10 Bürstvorgänge vorgeben.
Flußmittel bei Trockenlauf auftragen: (Darf nur von ausgebildetem Personal ausgeführt werden !)
- Sie haben die Möglichkeit Flußmittelpunkte auf eine Leiterplatte zu setzen ohne daß ein Bauteil
bestückt wird. Sie haben damit die Möglichkeit Flußmittelpunkte zu kontrollieren um eine optimale
Einstellung zu finden.
Aktivieren Sie dazu im Menü Softwareoptionen den Menüpunkt Bearbeiten aus.
Setzen Sie das Kontrollkästchen Flußmittel bei Trockenlauf auftragen auf ein [X].
Flußmittelpunkte werden gesetzt, ohne daß ein Bauteil gesetzt wird.
- Sie haben die Möglichkeit einen Dauerlauf ohne Flußmittelauftrag und ohne Bestückung durchzufüh-
ren.
Aktivieren Sie dazu im Menü Softwareoptionen den Menüpunkt Bearbeiten aus.
Setzen Sie das Kontrollkästchen Flußmittel bei Trockenlauf auftragen auf aus [ ].
Betriebsanleitung SIPLACE 80S-20/F4/F5 11 Stationserweiterungen/Optionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 11.7 Dispens-Flußmittelauftrag für SIPLACE 80F4/F5
11 - 49
11.7.6.4 Einzelfunktionen
Um den Flußmittelauftragskopf unabhängig vom Bestückprogramm bedienen zu können, stehen Ihnen ver-
schiedene Einzelfunktionen zur Verfügung.
Klicken Sie in der Grundansicht den Symbolknopf für Funktionen Portal.
Abb. 11.7.11 Einzelfunktionen Portal
Klicken Sie in der Ansicht „Funktionen Portal“ den Symbolknopf für Portalfunktionen.
(Siehe Abb. 11.7.12 )
F
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F5
11.7 Dispens-Flußmittelauftrag für SIPLACE 80F4/F5 Ausgabe 05/99 ab Softwareversion SR.405.xx
11 - 50

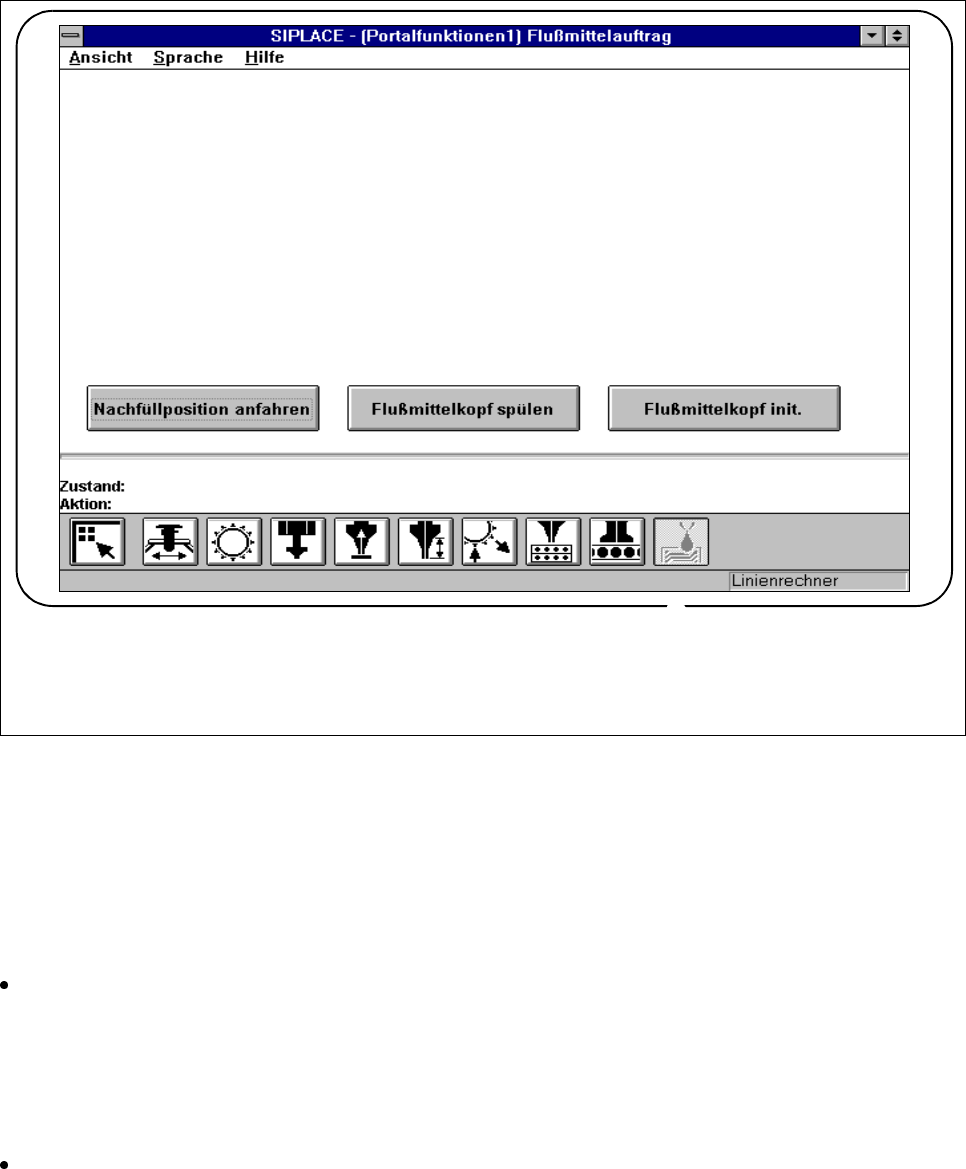

Abb. 11.7.12 Portalfunktionen
- Legende zu Abb. 11.7.12
1 Schaltflächen für Einzelunktionen Flußmittelauftrag (Flux)
l Nachfüllposition anfahren:
Damit Sie die Spritze wechseln können, muß der Dosierkolben in der unteren Position stehen und in einer
geeigneten Lage in der Maschine (Nachfüllposition) gefahren werden.
Klicken Sie die Schaltfläche Nachfüllposition anfahren. Der Flußmittelkopf fährt in die Nachfüllposition
und der Dosierkolben fährt nach unten. Die Spritze kann gewechselt werden. Siehe Abschnitt 11.7.4
Spritze wechseln.
Um Arbeiten am Flußmittelkopf durchzuführen, fahren Sie den Flußmittelkopf in die Nachfüllposition. Das
Nachfüllen von Flußmittel muß in dieser Position durchgeführt werden.
Klicken Sie die Schaltfläche Nachfüllposition anfahren und betätigen Sie die Starttaste. Der Flußmittel-
kopf fährt in die Nachfüllposition.
