11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F5
11.9 GEM-Schnittstelle Ausgabe 05/99 ab Softwareversion SR.405.xx
11 - 62
l Linienrechner
Wird ein Nutzen an der SIPLACE Station vorgegeben, werden alle notwendigen Daten vom Linienrechner-
geladen. Alle notwendigen Daten müssen sich auf dem Linienrechner befinden
11.9.2.3 GEM Defaulteinstellungen
In diesem Auswahlmenü können Sie verschiedene Einstellungen vornehmen, die beim Einschalten als Stan-
dardparameter der SIPLACE-Station vorgegeben werden.
Klicken Sie im Menü Optionen der Grundansicht, das Untermenü GEM Defaulteinstellungen.
Folgendes Auswahlmenü erscheint.

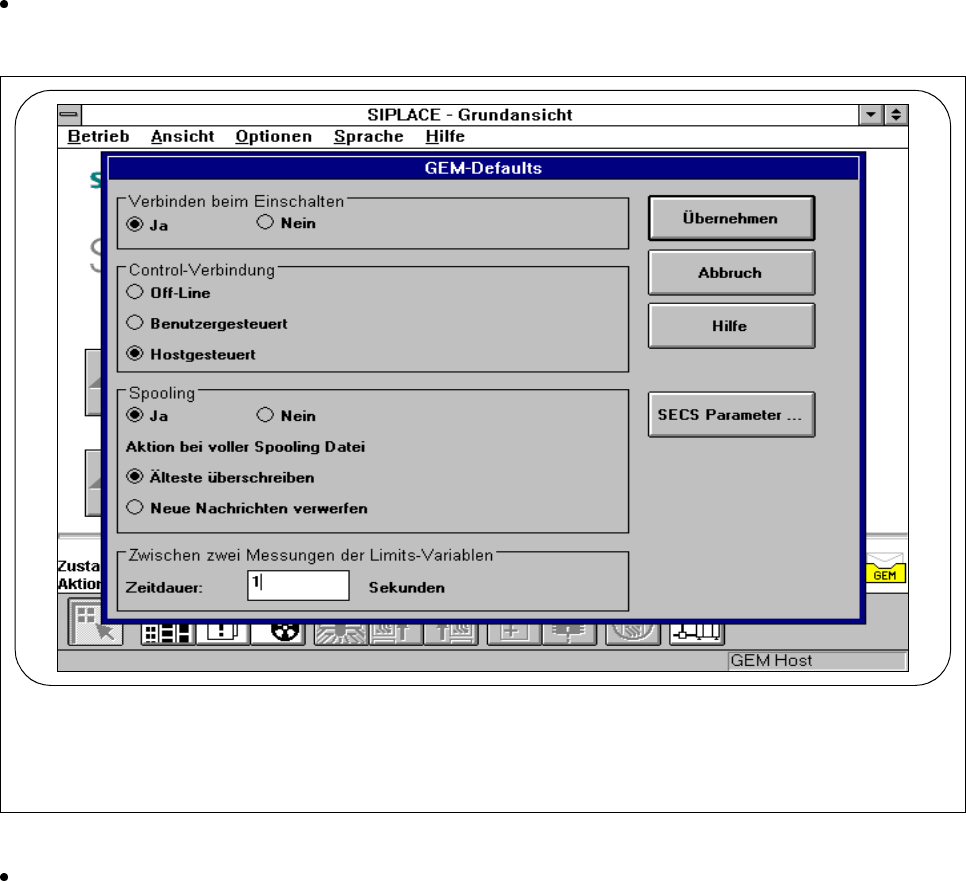

Abb. 11.9.4 GEM Defaulteinstellungen
Die Eingaben speichern Sie mit der Schaltfläche Übernehmen.
l Verbinden beim Einschalten(Siehe auch Abschnitt 11.9.2.6 Statusanzeige)
- Ja
Beim Einschalten der SIPLACE Station, versucht die Station, eine Verbindung zum Host herzustellen.
- Nein
Beim Einschalten der SIPLACE Station wird keine Verbindung zum Host hergestellt. Durch den
Bediener kann jedoch im Menü Statusanzeige die Verbindung hergestellt werden.
Betriebsanleitung SIPLACE 80S-20/F4/F5 11 Stationserweiterungen/Optionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 11.9 GEM-Schnittstelle
11 - 63
l Controlverbindung (Siehe auch Abschnitt 11.9.2.6 Statusanzeige)
- Off-Line
Das Senden und Empfangen von Nachrichten ist nicht möglich.
- Benutzer gesteuert
Der Bediener kann im Menü Bestückprogramm laden, Bestückprogramme von der Station zum
Host hochladen, und Bestückprogramme vom Host zur Station herunterladen.
Auf die Station können keine Bestückprogramme vom Host heruntergeladen werden.
- Host gesteuert
Der Bediener kann im Menü Bestückprogramm laden, Bestückprogramme von der Station zum
Host hochladen.
l Spooling eingeschaltet (Siehe auch Abschnitt 11.9.2.6 Statusanzeige)
- Ja
Wenn die Verbindung zum Host unterbrochen wird, sammelt die SIPLACE alle für den Host bestimm-
ten Nachrichten in einer Spool-Datei. Wird die Verbindung wieder hergestellt, kann der Host diese
Nachrichten bei der SIPLACE abholen. Die Menge an speicherbaren Nachrichten ist durch die Größe
der Spool-Datei (20MB) begrenzt.
- Nein
Falls die Verbindung zum Host unterbrochen wird, gehen alle für den Host bestimmten Nachrichten
verloren.
l Aktion bei voller Spooling Datei
- Älteste überschreiben
Ist der Speicherplatz der Spooling Datei erschöpft, wird die älteste, gespeicherte Nachricht mit der
neuen, aktuellen Nachricht überschrieben.
- Neue Nachrichten verwerfen
Ist der Speicherplatz der Spooling Datei erschöpft, werden alle neu hinzugekommenen Nachrichten
verworfen.
l Zwischen zwei Messungen oder Limits- Variablen
Zur Zeit noch nicht relevant
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F5
11.9 GEM-Schnittstelle Ausgabe 05/99 ab Softwareversion SR.405.xx
11 - 64
11.9.2.4 SECS-Parameter
VORSICHT
Folgende Parameter müssen vorgegeben werden, um die Übertragung vom Host zum Linienrechner zu opti-
mieren.
Die in Abb. 11.9.5 vorgegebenen Werte sind getestete und empfohlene Parameter und sollen eingetragen
werden.
HINWEIS
Die Änderung der Parameter hat folgende Auswirkungen auf den laufenden Betrieb der GEM Schnittstelle:
Nach der Anpassung eines Timeout Wertes oder der TCP Portnummer wird die GEM Verbindung zum Host
kurzzeitig unterbrochen.
Nach der Änderung der IP-Adresse oder der IP-Maske wird die GEM Software beendet.
Die GEM Software wird erst mit dem erneuten Einschalten der Station wieder nutzbar.
Abb. 11.9.5 SECS - Parameter
