11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F5
11.9 GEM-Schnittstelle Ausgabe 05/99 ab Softwareversion SR.405.xx
11 - 66
l MS:Memory Stall
- Die SDR Komponente von Siplace GEM toleriert maximal MS Sekunden lang den Zustand, daß alle
internen Puffer belegt sind und der Host versucht, weitere Datenpakete zu senden. Dann wird die
TCP/IP Verbindung beendet, um eine zu große Belastung des Netzwerks zu verhindern.
l WS:Write Stall
- Die SDR Komponente von Siplace GEM toleriert maximal WS Sekunden lang den Zustand, daß zu
sendende Datenpakete von der TCP/IP Verbindung nicht übernommen werden. Dann wird die TCP/IP
Verbindung beendet.
l IP-Adresse:
- für den Anschluß an das Kunden LAN
l IP-Maske:
- für den Anschluß an das Kunden LAN
l Port:
- TCP/IP Portnummer für die GEM Verbindung zum Host
Betriebsanleitung SIPLACE 80S-20/F4/F5 11 Stationserweiterungen/Optionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 11.9 GEM-Schnittstelle
11 - 67
11.9.2.5 Das Statusfenster GEM
Im Statusfenster wird der Bediener über den Zustand der Verbindung zum Host informiert. Die verschiedenen
Zustände werden über wechselnde Hintergrundfarben angezeigt.
l Rot
Keine Verbindung
l Gelb
Verbindungsaufbau
l Grün
Verbindung ist hergestellt
Neben der Visualisierung des Zustandes der Hostverbindung, wird dem Bediener über das Statusfenster
signalisiert, ob Nachrichten vom Host eingegangen sind. Dabei wird das Briefsymbol, je nach Zustand hell
oder dunkel dargestellt. Siehe Abb. 11.9.6

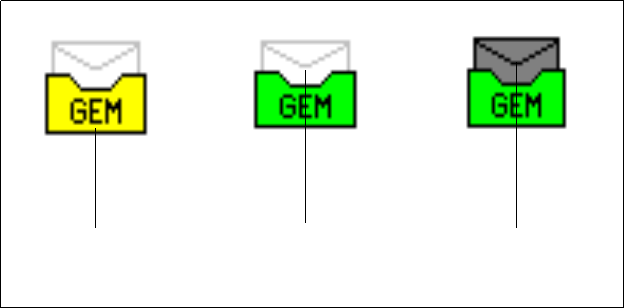

Abb. 11.9.6 GEM Statusfenster
- Legende zu Abb. 11.9.6
1 Zustand der Hostverbindung (rot, gelb, grün) 2 Keine Nachrichten vorhanden (hell)
3 Nachrichten sind vorhanden (dunkel)
1 2 3
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F5
11.9 GEM-Schnittstelle Ausgabe 05/99 ab Softwareversion SR.405.xx
11 - 68
11.9.2.6 Statusanzeige
Klicken Sie in der Grundansicht den Symbolknopf für GEM (siehe Abb. 11.9.2). Sie können drei verschie-
dene Menüs auswählen (siehe Abb. 11.9.7).
Klicken Sie den Symbolknopf Statusanzeige.

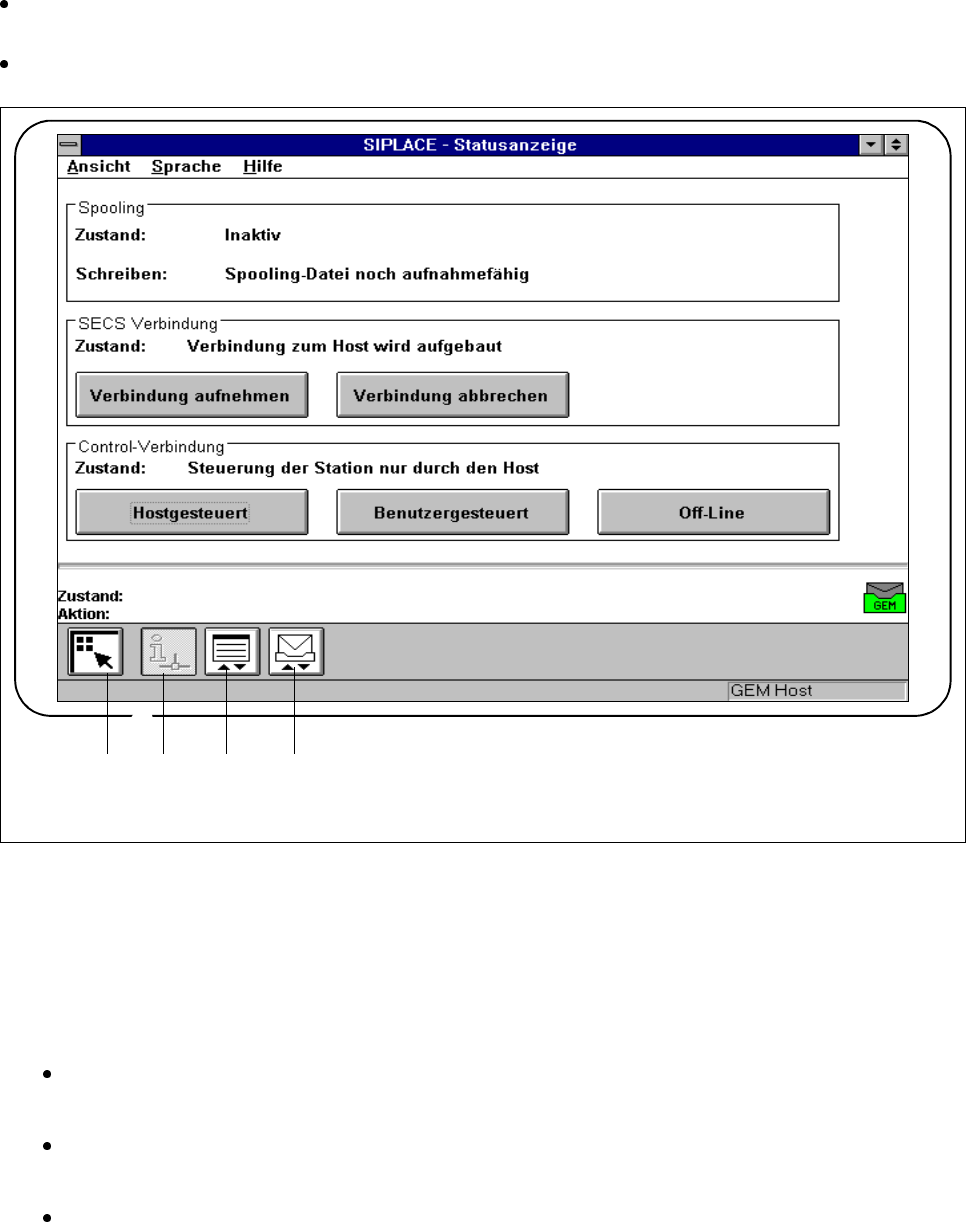

Abb. 11.9.7 Menüauswahl GEM-Schnittstelle
- Legende zu Abb. 11.9.7
1 Grundansicht 2 Statusanzeige
3 Bestückprogramm laden 4 Nachrichten
l SECS Verbindung (Siehe auch Abschnitt 11.9.2.3 GEM Defaulteinstellungen)
Klicken Sie die Schaltfläche Verbindung aufnehmen. Die Verbindung zwischen SIPLACE Station
und Host wird aufgebaut.
Klicken Sie die Schaltfläche Verbindung abbrechen. Die Verbindung zwischen SIPLACE Station und
Host wird abgebrochen.
Im Anzeigefeld Zustand, wird der momentane Zustand der ausgeführten Aktion angezeigt.
1
2
3 4
