11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F5
11.10 Doppeltransport Ausgabe 05/99 ab Softwareversion SR.405.xx
11 - 76

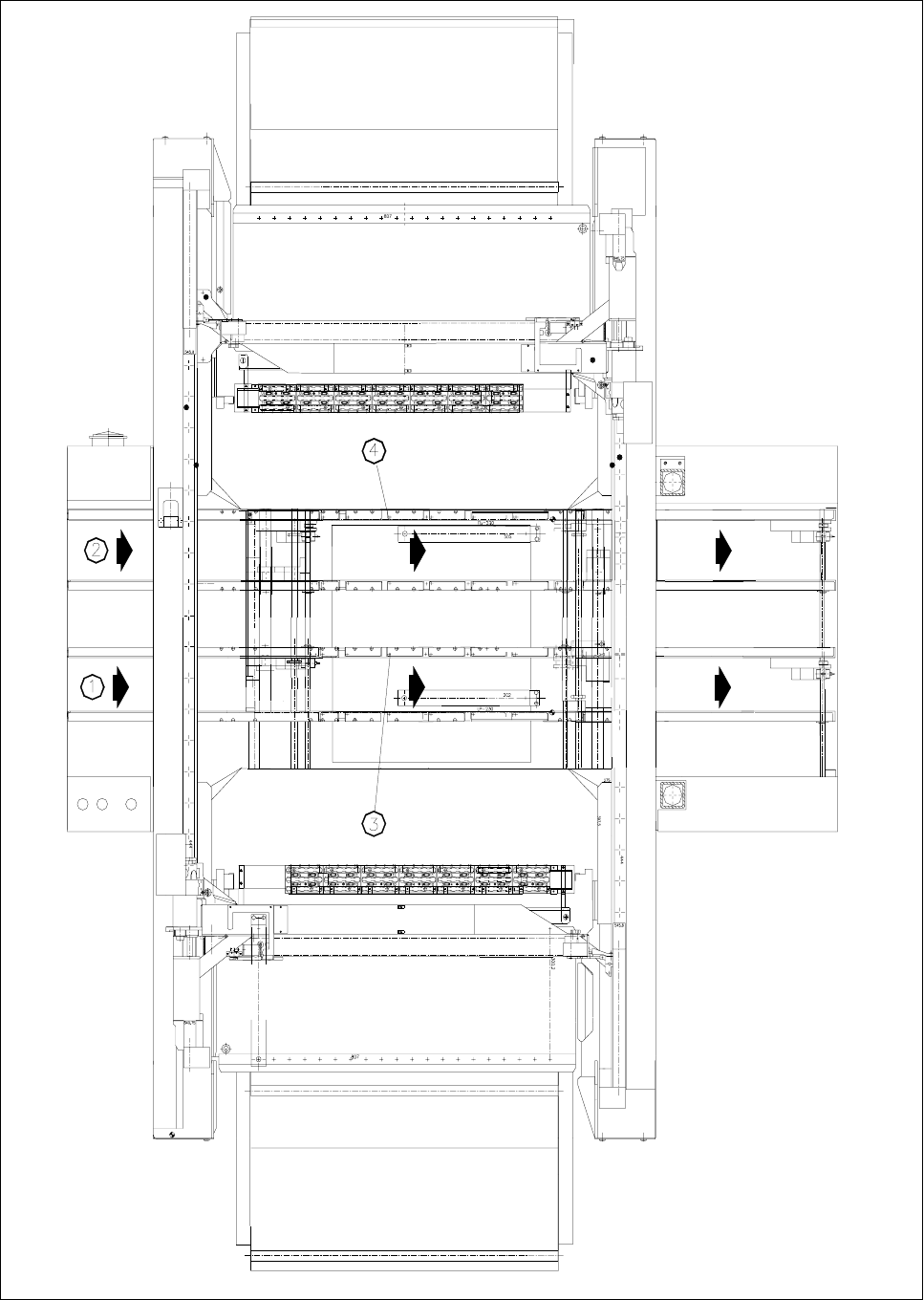

Abb. 11.10.2 Gesamtansicht SIPLACE mit Doppeltransport (linke Seite fest)
Betriebsanleitung SIPLACE 80S-20/F4/F5 11 Stationserweiterungen/Optionen
Ausgabe 05/99 ab Softwareversion SR.405.xx 11.10 Doppeltransport
11 - 77
- Legende zu Abb. 11.10.2
1 Transportspur 1 2 Transportspur 2
3 feste Transportseite Transportspur 1 4 feste Transportseite Transportspur 2
11.10.4 Transportart asynchron
11.10.4.1 Beschreibung
Im asynchronen Betrieb, wird immer eine Leiterplatte in einer Transportspur bestückt, während die andere
Leiterplatte der zweiten Transportspur, in Bestückposition gefahren wird. Damit wird die volle Transportzeit
eingespart, was speziell bei Leiterplatten mit geringer Taktzeit zu erheblicher Leistungssteigerung führt.
11.10.4.2 Funktion
Ist die Maschine mit Auftragsdaten (Nutzen, Rüstung) versorgt, werden zu jedem Zeitpunkt des Bestückbe-
triebs die auf den Eingabebändern anstehende Leiterplatte in das jeweilige Mittenband gefördert (bei freiem
Mittenband). Der Bestückablauf startet, sobald eine LP in das jeweilige Mittenband transportiert wird. Die Lei-
terplatten werden nacheinander bestückt.
HINWEIS
Der Bestückinhalt, sowie die Breite der Leiterplatten von Transportspur 1 und 2 müssen identisch sein.
Wird der Bestückablauf unterbrochen, wird die Transportschnittstelle gesperrt und die Leiterplatten die zu die-
sem Zeitpunkt in den Mittenbändern liegen, werden fertigbestückt.
Die Transportschnittstelle wird für beide Transportspuren gleichzeitig gesperrt bzw. freigegeben.
11.10.5 Transportart synchron
11.10.5.1 Beschreibung
Im synchronen Betrieb, werden zwei Leiterplatten gleicher Größe gleichzeitig in die Bestückposition gebracht
und müssen als gemeinsamer Nutzen bearbeitet werden.
Damit wird die Bearbeitung von Ober- und Unterseite eine Leiterplatte in einer Linie ermöglicht. Die Zeit, die
für den Leiterplattentransport anfällt, reduziert sich, da immer zwei Leiterplatten gleichzeitig transportiert wer-
den.
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F5
11.10 Doppeltransport Ausgabe 05/99 ab Softwareversion SR.405.xx
11 - 78
11.10.5.2 Funktion
Leiterplatten auf den Transportspuren 1 und 2 werden synchron (d.h. die Transportbänder sind unabhängig
voneinander, werden aber synchron angesteuert) auf den Transportstrecken bewegt. Der Bestückinhalt für
Transportspur 1 und 2 muß über zwei Einzelschaltungen in einem Nutzen organisiert werden.(Siehe Betriebs-
anleitung Linienrechner).
Ist nur eine Transportspur (bzw. Mittenband) beim Start des Bestückablaufes belegt, wird die Einzelschaltung
dieser Transportstrecke als „nicht zu bestücken“ identifiziert.
HINWEIS
Für den synchronen Transport ins Mittenband wird eine Totzeit festgelegt, da durch die Unabhängigkeit der
Steuerung, die Leiterplatten nach der Übernahme von der Vorgängerstation, die Eingabeband-Lichtschranke
nicht gleichzeitig erreichen.
Diese Totzeit geht in die Bestückleistung ein, wenn nur eine Transportseite bestückt wird (wenn eine Seite
immer leer ist).
11.10.6 Einzelfunktionen
Die Ansteuerung des Doppeltransportes in den Einzelfunktionen der Bedienoberfläche, wird im Abschnitt
4.4.1 bzw. Abschnitt 4.4.2 dieser Betriebsanleitung beschrieben.
11.10.6.1 Automatische Breitenverstellung bei Doppeltransport
HINWEIS
Die vorgegebene Transport-Sollbreite bezieht sich auf beide Transportbänder. Die Transportbänder werden
nach Erhalt des Kommandos nacheinander auf die Sollbreite eingestellt.
Bei Synchrontransport ist die automatische Breitenverstellung deaktiviert.
