1.4 Sperren der Druckluftzufuhr und Druckabbau
Der Betriebsdruck der Druckluft ist auf 5,1 bar fest eingestellt. Er darf zwischen den Werten 5,0 und 5,3 bar
schwanken.
Die Lage der Drucklufteinheit zeigt Pos. 4 in Abb. 1.4.1. Sie können die Druckluftzufuhr zum Automaten mit
dem Absperrhahn (Pos. 1 in Abb. 1.4.1) unterbrechen.
– Nehmen Sie dazu die Abdeckplatte ab.
– Drehen Sie den Hebel des Absperrhahns (Pos. 1 in Abb. 1.4.1) von der vertikalen in die horizontale Stel-
lung.
– Beobachten Sie das Betriebsdruckmanometer und das Manometer für die Druckluftversorgung des Stop-
pers (Pos. 2 und 3 in Abb. 1.4.1)
Bei eingeschaltetem Automaten baut sich der Druck innerhalb 1 Min. auf 0 bar ab.

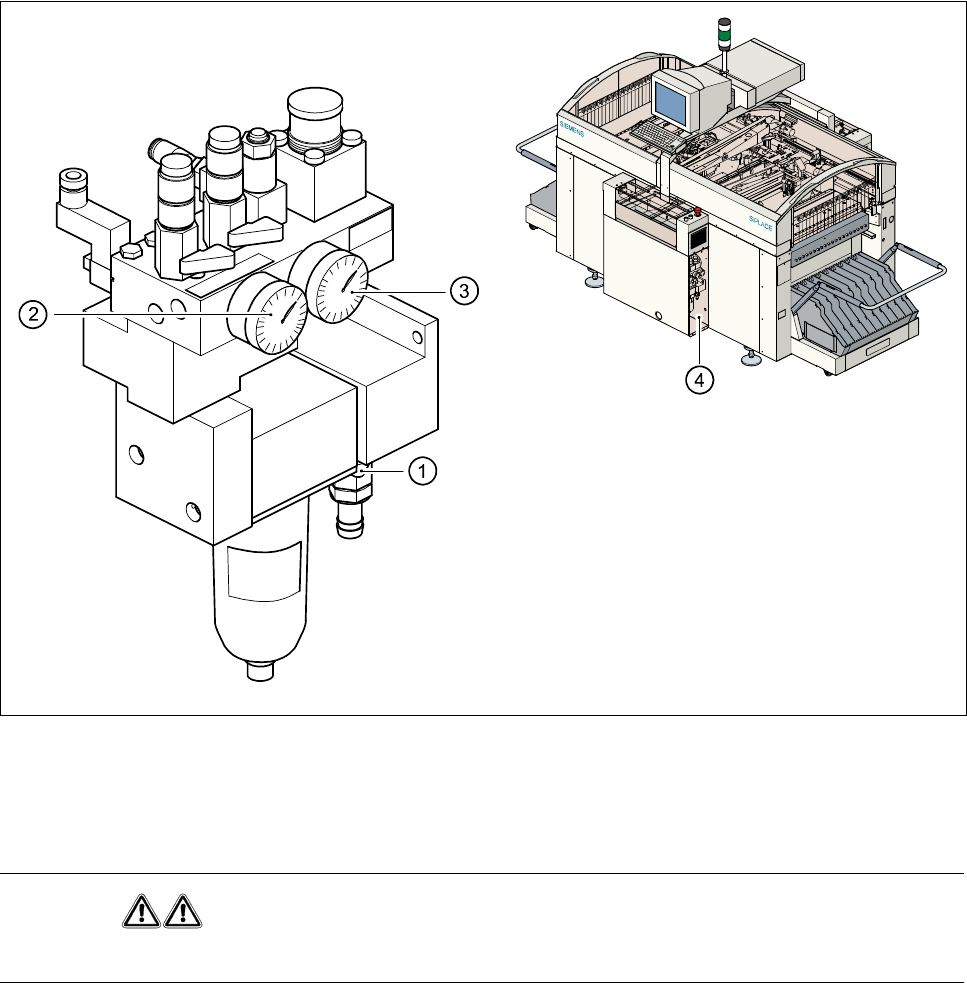

Abb. 1.4.1 Drucklufteinheit am Automaten
- Legende zu Abb. 1.4.1
1 Hebel des Absperrhahns in Stellung ’ZU’ 2 Betriebsdruckmanometer
3 Manometer für Betriebsdruck des Stoppers 4 Position der Drucklufteinheit am Automaten
WARNUNG
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen. Es besteht Verletzungsgefahr!
1 Betriebssicherheit Betriebsanleitung SIPLACE 80S-20/F4/F5
1.4 Sperren der Druckluftzufuhr und Druckabbau Ausgabe 05/99 ab Softwareversion SR.405.xx
1 - 34
Betriebsanleitung SIPLACE 80S-20/F4/F5 1 Betriebssicherheit
Ausgabe 05/99 ab Softwareversion SR.405.xx 1.5 Energiezustand des Automaten nach dem Ausschalten des Hauptschalters
1 - 35
1.5 Energiezustand des Automaten nach dem Aus-
schalten des Hauptschalters
GEFAHR
Die Automaten der SIPLACE-Familie werden mit 3 x 400 V ± 10 %, 50/60 Hz Netzspannung versorgt.
Teile dieser Anlage führen daher lebensgefährliche Spannungen - auch bei ausgeschaltetem Hauptschalter.
Unsachgemäßer Umgang mit diesen Automaten kann deshalb zu Tod oder schwerer Körperverletzung sowie
erheblichem Sachschaden führen.
Beachten Sie die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere DIN EN 60204, Teil 1).
Nur qualifiziertes bzw. geschultes Personal darf die Abdeckung über dem Steuer- und Servoeinschub öffnen.
Abb. 1.5.1 Lage von Steuereinschub, Servoeinschub, Hauptschalter, Servicesteckdose und Drucklufteinheit am Automaten
- Legende zu Abb. 1.5.1
1 Hauptschalter Q1 2 Drucklufteinheit
3 Servicesteckdose 4 Servoeinschub
5 Steuereinschub 6 Meßeinheit Steuereinschub
7 Meßeinheit Servoeinschub
unge-
schaltet
ge-
schaltet
