17 Pipettenübersicht Betriebsanleitung SIPLACE 80S-20/F4/F5 17.1 Pipettenkonturdiagramme Ausgabe 05/99 ab Softwareversion SR.405.xx 17 - 8 17.1.3 Pipettenkonturdiagr amme In den Ab bildu ngen 17 .1.6 bis 1 7.1.12 fi nden…
Betriebsanleitung SIPLACE 80S-20/F4/F5 17 Pipettenübersicht
Ausgabe 05/99 ab Softwareversion SR.405.xx 17.1 Pipettenkonturdiagramme
17 - 7
In der folgenden Abbildung ist die Beziehung zwischen den ermittelten Werten für den Bestückschatten und
der Bauelemente-Höhendifferenz grafisch dargestellt.
Abb. 17.1.5 Zusammenhang Bauelemente-Höhendifferenz und Bestückschatten
- Legende zu Abb. 17.1.5
1 Bauelemente-Höhendifferenz
2 Bestückschatten
3 Pipettenkontur aus Diagramm
4 Leiterplatte
5 Bauelement 1
6 Bauelement 2
Das Bauelement 1 kann mit der gewählten Pipette nun so nah an Bauelement 2 bestückt werden, wie es die
Höhendifferenz der beiden Bauteile zuläßt.
1
2
3
4
5
6
17 Pipettenübersicht Betriebsanleitung SIPLACE 80S-20/F4/F5
17.1 Pipettenkonturdiagramme Ausgabe 05/99 ab Softwareversion SR.405.xx
17 - 8
17.1.3 Pipettenkonturdiagramme
In den Abbildungen 17.1.6 bis 17.1.12 finden Sie die Pipettenkonturdiagramme der jeweiligen Pipettentypen
für die schmale bzw. die breite Seite dargestellt.
Pipettentyp Konturdiagramm
schmale Seite
Konturdiagramm
breite Seite
70x, 72x Keramik/Vectra C130 Abb. 17.1.6 Abb. 17.1.7
71x, 72x Vectra C130 Abb. 17.1.8 Abb. 17.1.9
75x Polyurethan/Vectra A700, EGB-leitend Abb. 17.1.10 Abb. 17.1.11
8xx Evoprene/Vectra C130 Abb. 17.1.12
Betriebsanleitung SIPLACE 80S-20/F4/F5 17 Pipettenübersicht
Ausgabe 05/99 ab Softwareversion SR.405.xx 17.1 Pipettenkonturdiagramme
17 - 9

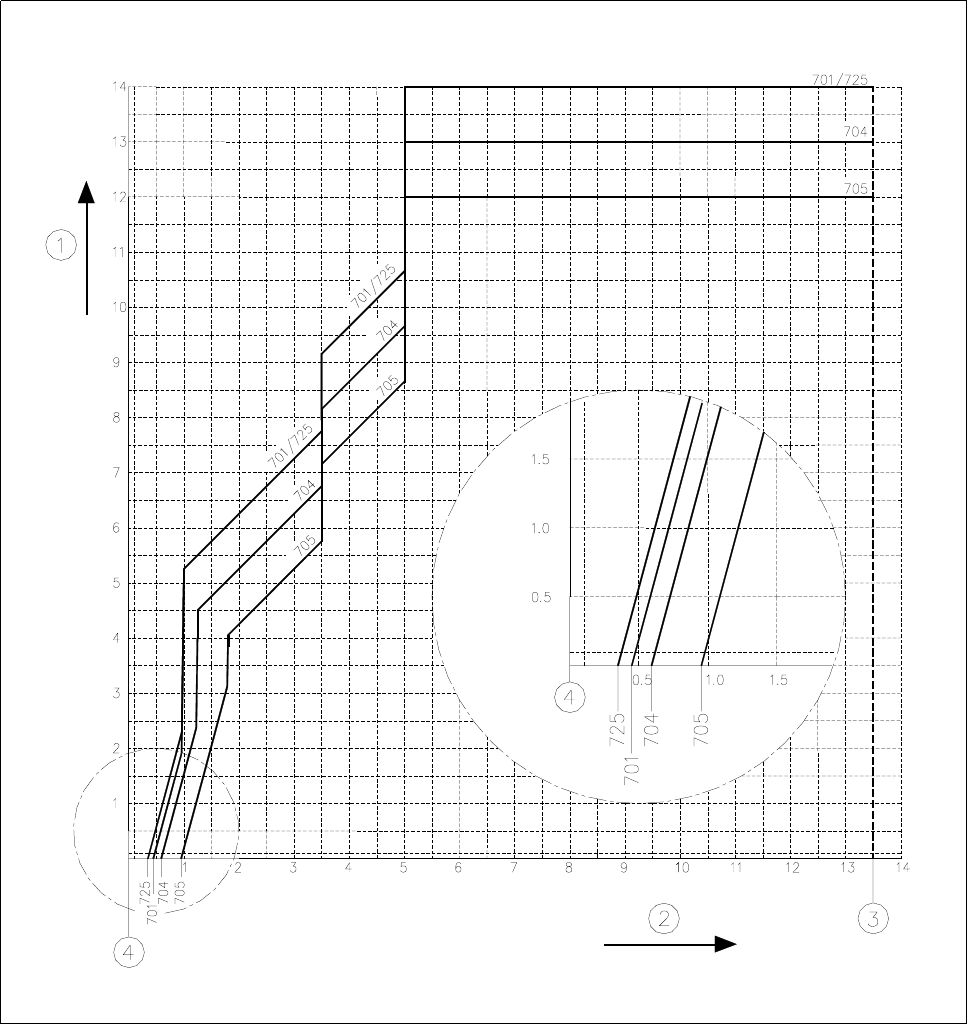

Abb. 17.1.6 Pipettenkontur für Pipettentyp 7xx / Keramik / Vectra C130 / schmale Seite
- Legende zu Abb. 17.1.6
1 BE Höhendifferenz [mm] 2 Bestückschatten [mm]
3 Außenkante der Kodierscheibe 4 Pipettenmitte
