Betriebsanleitung SIPLACE 80S-20/F4/F5 17 Pipettenübersicht Ausgabe 05/99 ab Soft wareversion SR.405.xx 17.1 Pipettenkonturdiagramme 17 - 11 Abb. 17.1.8 Pipettenkontur für Pipettentyp 7xx / /V ectra C130 / schmale Seite …
17 Pipettenübersicht Betriebsanleitung SIPLACE 80S-20/F4/F5
17.1 Pipettenkonturdiagramme Ausgabe 05/99 ab Softwareversion SR.405.xx
17 - 10

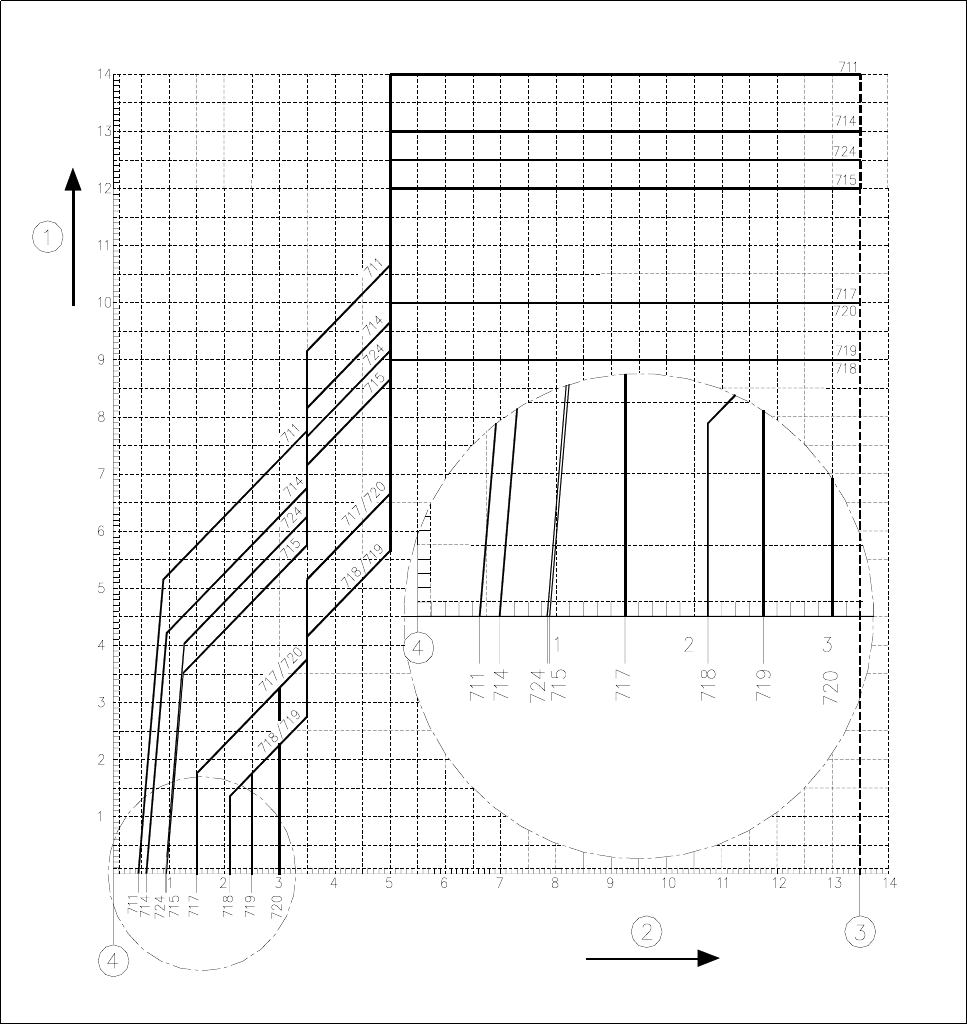

Abb. 17.1.7 Pipettenkontur für Pipettentyp 7xx / Keramik / breite Seite
- Legende zu Abb. 17.1.7
1 BE Höhendifferenz [mm] 2 Bestückschatten [mm]
3 Außenkante der Kodierscheibe 4 Pipettenmitte
Betriebsanleitung SIPLACE 80S-20/F4/F5 17 Pipettenübersicht
Ausgabe 05/99 ab Softwareversion SR.405.xx 17.1 Pipettenkonturdiagramme
17 - 11

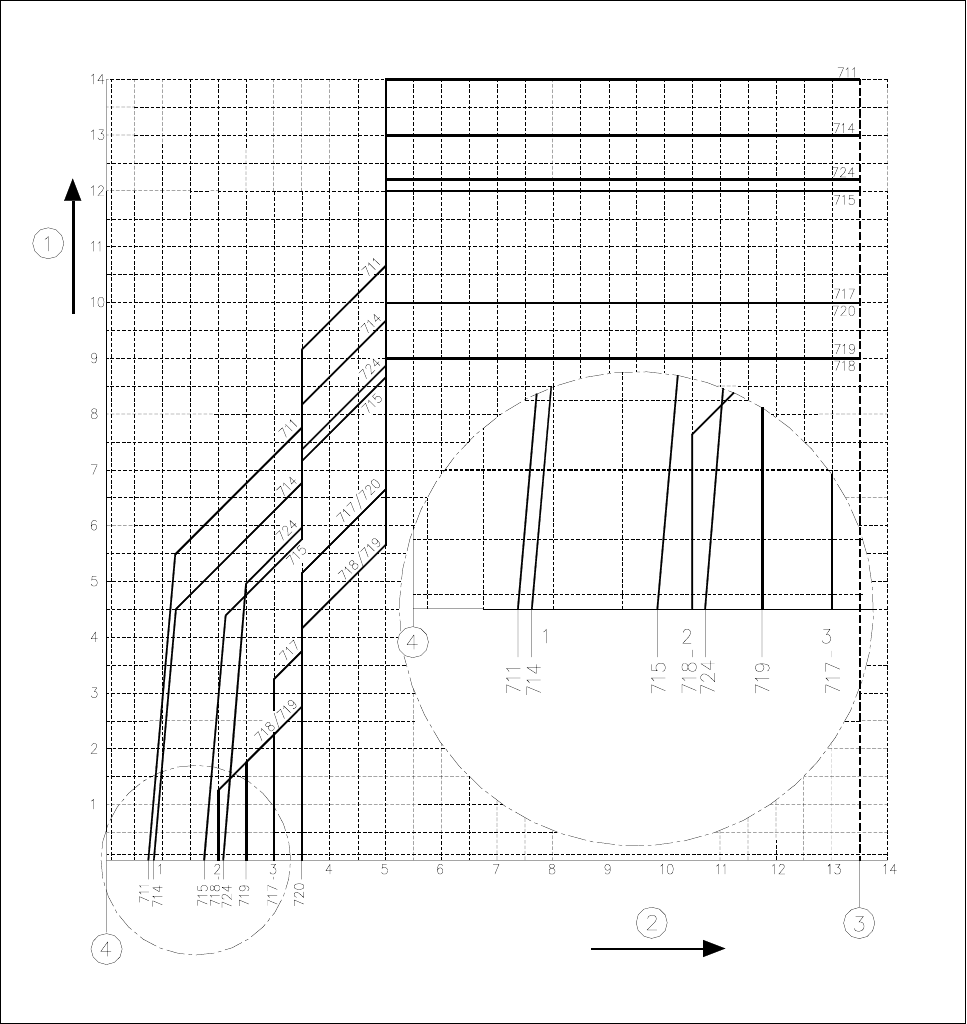

Abb. 17.1.8 Pipettenkontur für Pipettentyp 7xx / /Vectra C130 / schmale Seite
- Legende zu Abb. 17.1.8
1 BE Höhendifferenz [mm]
2 Bestückschatten [mm]
3 Außenkante der Kodierscheibe
4 Pipettenmitte
17 Pipettenübersicht Betriebsanleitung SIPLACE 80S-20/F4/F5
17.1 Pipettenkonturdiagramme Ausgabe 05/99 ab Softwareversion SR.405.xx
17 - 12

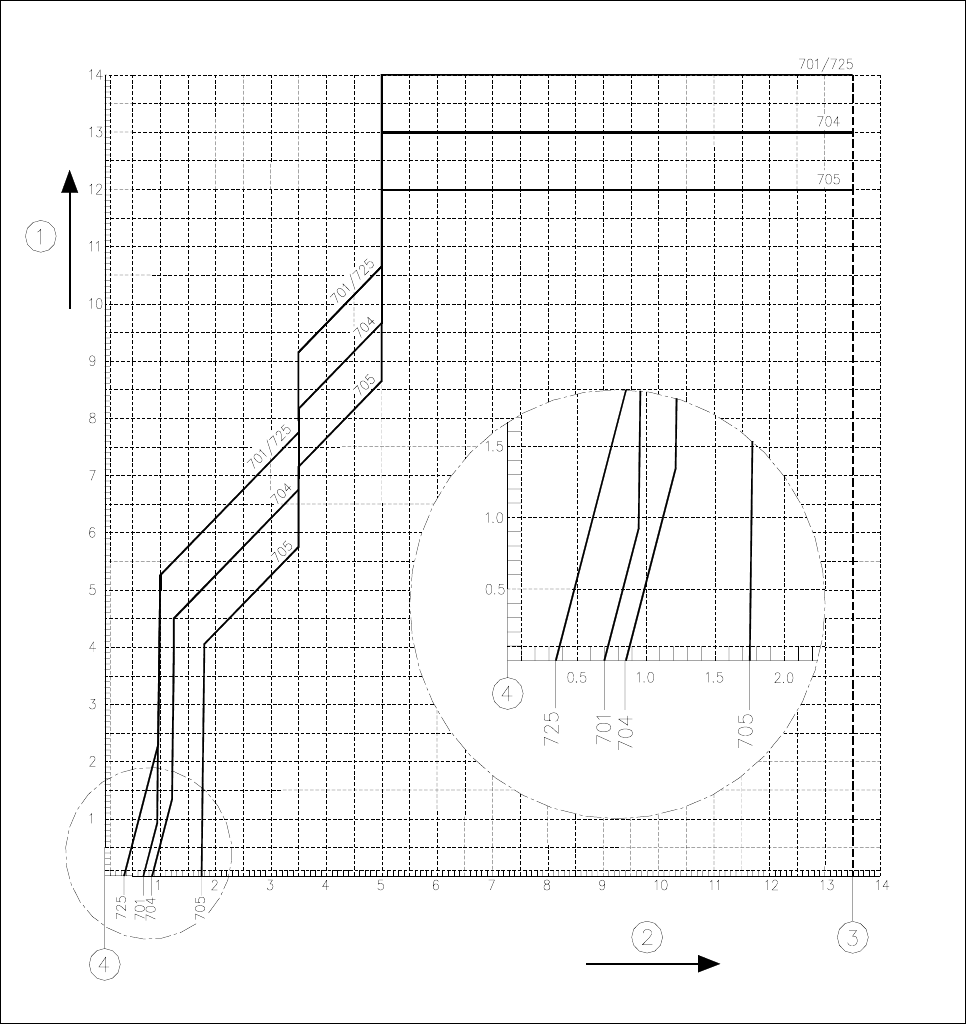

Abb. 17.1.9 Pipettenkontur für Pipettentyp 7xx / Vectra C130 / breite Seite
- Legende zu Abb. 17.1.9
1 BE Höhendifferenz [mm]
2 Bestückschatten [mm]
3 Außenkante der Kodierscheibe
4 Pipettenmitte
