Betriebsanleitung SIPLACE 80S-20/F4/F5 17 Pipettenübersicht Ausgabe 05/99 ab Soft wareversion SR.405.xx 17.1 Pipettenkonturdiagramme 17 - 15 Abb. 17.1.12 Pipettenkontur für Pipettentyp 8xx - Legende zu Abb. 17 .1.12 1 BE…
17 Pipettenübersicht Betriebsanleitung SIPLACE 80S-20/F4/F5
17.1 Pipettenkonturdiagramme Ausgabe 05/99 ab Softwareversion SR.405.xx
17 - 14

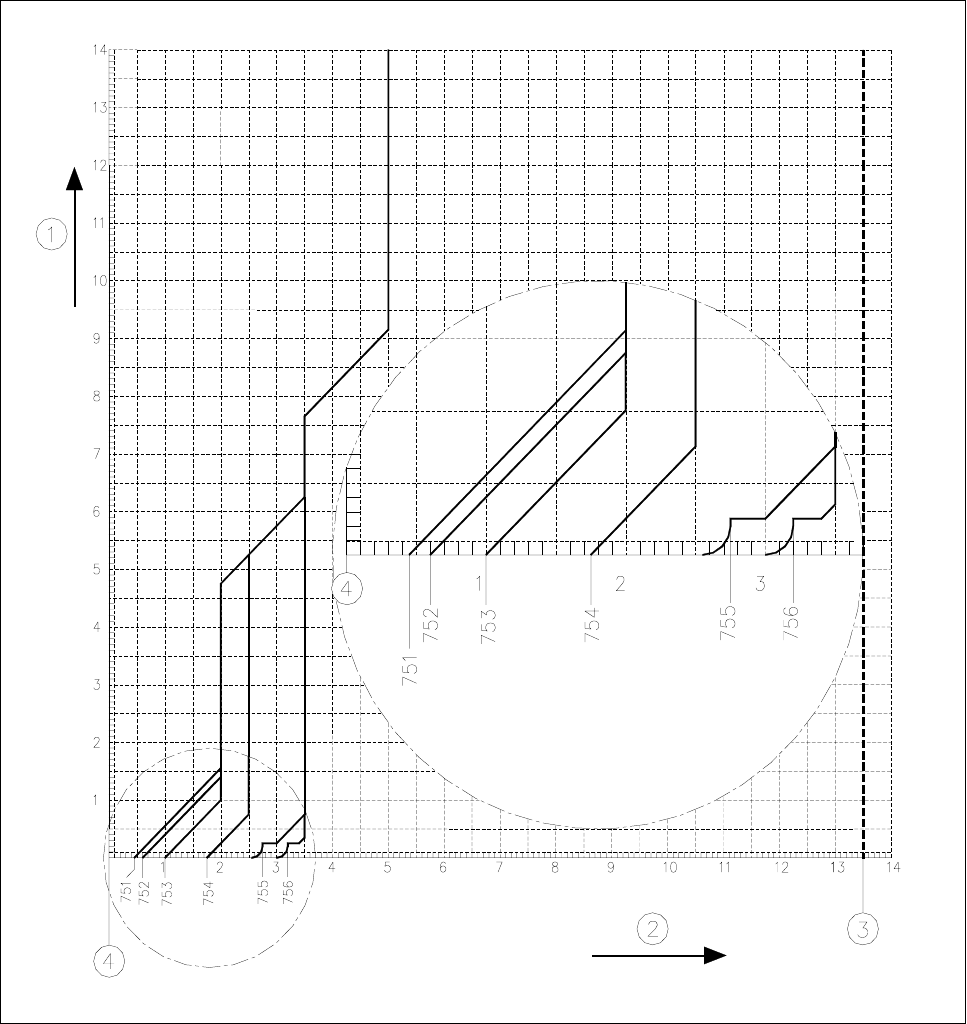

Abb. 17.1.11 Pipettenkontur für Pipettentyp 75x / Polyurethan / Vectra A700 / breite Seite
- Legende zu Abb. 17.1.11
1 BE Höhendifferenz [mm]
2 Bestückschatten [mm]
3 Außenkante der Kodierscheibe
4 Pipettenmitte
Betriebsanleitung SIPLACE 80S-20/F4/F5 17 Pipettenübersicht
Ausgabe 05/99 ab Softwareversion SR.405.xx 17.1 Pipettenkonturdiagramme
17 - 15

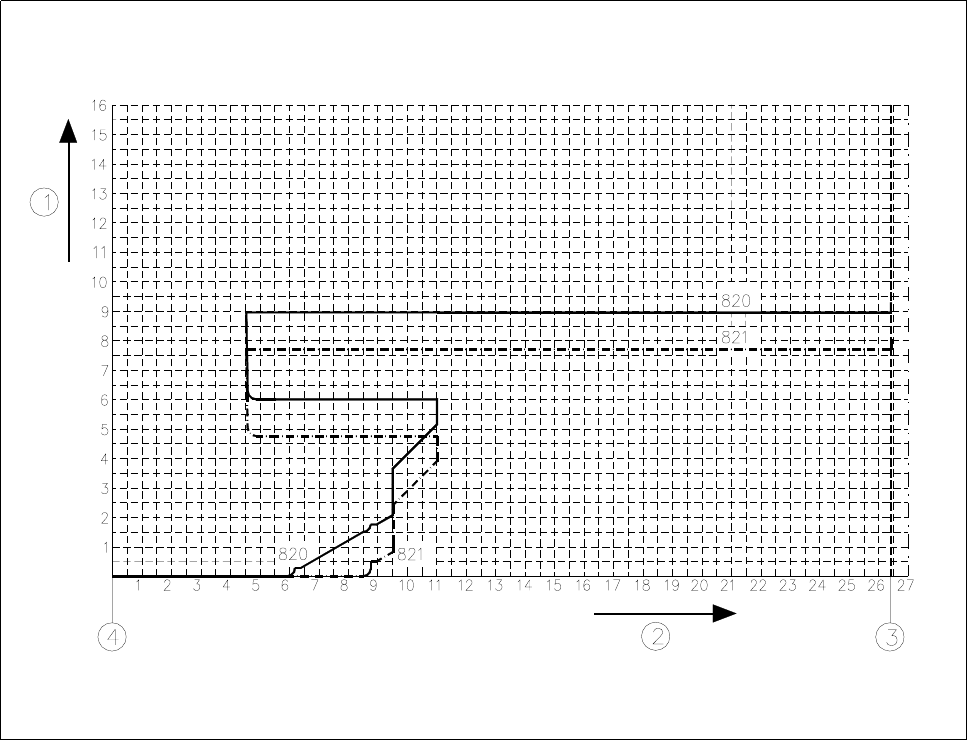

Abb. 17.1.12 Pipettenkontur für Pipettentyp 8xx
- Legende zu Abb. 17.1.12
1 BE Höhendifferenz [mm] 2 Bestückschatten [mm]
3 Außenkante der Kodierscheibe 4 Pipettenmitte
