KE-750_KE-760-Rev07PDFA - 第12页
- 7 - 4 . BA SE F R AM E EL E C T R IC A P PA RA T US C OM PO NE N TS ( 3) ベースフレーム電装関係（３） 1 5 3 4 2 6 10 12 11 18 19 13 14 15 20 16 19 20 18 9 21 22 23 32 24 30 31 7 8 17 29 26 27 28 25
- 6 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1601-725-AB0 POWER SUPPLY BOX ASM.(ZC)
電源 ＢＯＸ 組（ＺＣ）
1
2 E1601-715-000 POWER SUPPLY NOISE PLATE
電源ノイズ プレート
(2)
3 SL-4041291-SC SCREW M4 L=12
なべ小ねじセムス Ｍ ４ Ｌ ＝１２
(4)
4 E1602-725-000 CONECTOR BRACKET R
コネクタブラケット Ｒ
(1)
5 SL-4051091-SC SCREW M5X0.8 L=10
なべ小ねじセムス Ｍ ５ Ｘ ０．８ Ｌ ＝１０
(2)
6 E1603-725-000 CONECTOR BRACKET L
コネクタブラケット Ｌ
(1)
7 SL-4051091-SC SCREW M5X0.8 L=10
なべ小ねじセムス Ｍ ５ Ｘ ０．８ Ｌ ＝１０
(2)
8 E1112-725-000 CONNECTOR BRACKET(CE)
コネクタブラケット（ＣＥ）
(1)
9 E1604-725-000 PS PLATE
ＰＳ プレート
(2)
10 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
11 HX-0048400-00 SWITCH POWER SUPPLY (5V/250W)
スイッチング電源
(1)
12 KX-0000000-90 SWITCH POWER SUPPLY (6V/100W)
スイッチング電源
(1)
13 HX-0048300-00 SWITCH POWER SUPPLY (12V/25W)
スイッチング電源
(1)
14 HX-0042300-00 SWITCH POWER SUPPLY (12V/50W)
スイッチング電源
(1)
15 HX-0048200-00 SWITCH POWER SUPPLY (24V/500W)
スイッチング電源
(1)
16 HB-0006300-00 RELAY
リレー
(1)
17 HB-0006300-10 RELAY SOCKET
リレー ソケット
(1)
18 HA-0045600-0A PROTECTOR
サーキットプロテクタ
(1)
19 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(2)
20 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
21 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
22 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(7)
23 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(5)
24 EA-9500B01-00 CABLE BAND
束線バンド
(22)
25 E8602-725-0A0 POWER SUPPLY UNIT PWB ASM.
電源ユニット基板組
(1)
26 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(11)
27 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(3)
28 M9649-110-000 EDGE BUSHING
エッチングブッシュ
(0.56)
29 E1113-725-000 SAFRTY COVER (CE)
セーフティーカバー（ＣＥ）
(1)
30 SL-4040681-SC COMBINATION SCREW M4 X 8
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
31 HM-0009000-20 FINGER GUARD
モータパーツ
(1)
32 HA-0045600-00 PROTECTOR
サーキットプロテクタ
(1)
33 SL-4051291-SC SCREW M5X0.8 L=12
なべ小ねじセムス Ｍ ５ Ｘ ０．８ Ｌ ＝１２
(4)
34 HX-0049900-00 SWITCH POWER SUPPLY (24V/75W)
スイッチング電源
(1)
35 HA-0038000-0B CIRCUIT PROTECTOR 10A
サーキットプロテクタ １０ Ａ
(1)
36 HA-0038000-0C PROTECTOR 15A
サーキットプロテクタ １５ Ａ
(2)
37 HF-0049163-PA FUSE CARRIER
ヒューズ キャリア
(4)
38 HF-0015030-P0 FUSE
ヒューズ
(1)
39 HF-0015050-P0 FUSE
ヒューズ ５ Ａ
(1)
40 HF-0049163-P0 FUSE HOLDER BODY
ヒューズ ホルダ ボデイ
(4)
41 HX-0033900-0B BOARD PARTS
基板パーツ
4
42 CM-3001000-01 LABEL
危険電圧警告シ−ル（３１．５）
1
43 SL-4041291-SC SCREW M4 L=12
なべ小ねじセムス Ｍ ４ Ｌ ＝１２
4
44 E1162-721-000 TERMINAL COVER
端子台カバー（ＣＥ）
1
45 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
46 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０
2
47 E9512-721-0A0 TERMINAL BASE ASM.
入力端子台組
1
48 HF-0014005-00 TIME LAG FUSE 5A
タイムラグヒュ−ズ ５ Ａ
1
- 7 -
4. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)
ベースフレーム電装関係（３）
1
5
3
4
2
6
10
12
11
18
19
13
14
15
20
16
19
20
18
9
21
22
23
32
24
30
31
7
8
17
29
26
27
28
25
- 8 -

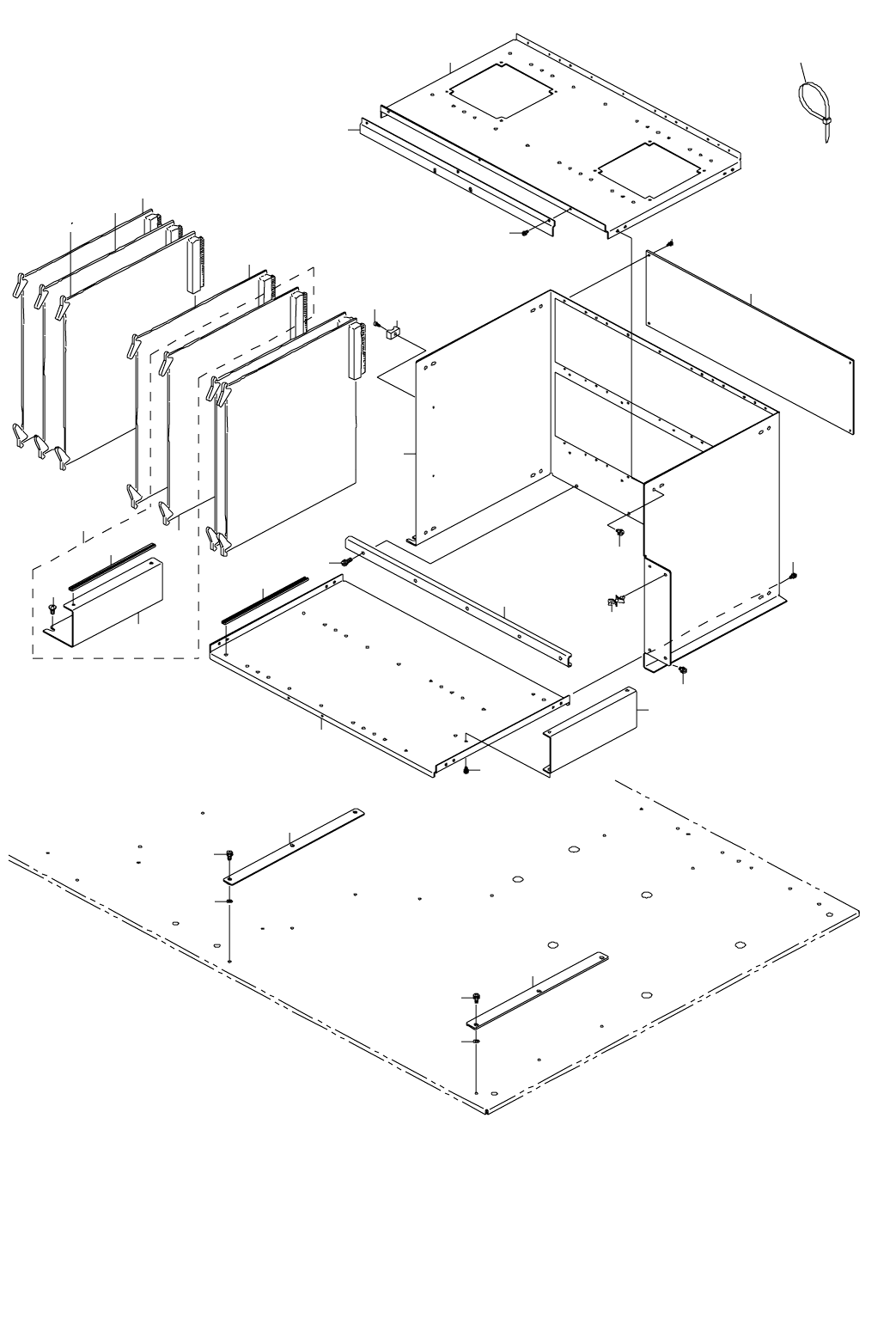

NOTE( 注記 ) #01....FOR 750 ７５０用
#02....FOR 760 ７６０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1605-725-000 CONTROL BOTTOM COVER
コントロールボトムカバー
1
2 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
3 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
5
4 E1607-725-000 CONTROL TOP COVER
コントロールトップカバー
1
5 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
6 E1606-725-000 CONTROL SIDE COVER
コントロールサイドカバー
1
7 HX-0029400-00 FIXED BASE
固定ベース
2
8 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
9 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
2
10 E1609-725-000 CONTROL PWB STOPPER
コントロール基板ストッパー
1
11 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
3
12 HX-0002600-0A BASE PARTS
基板パーツ
25
13 E1608-721-000 CONTROL PWB BRACKET
コントロール基板ブラケット
1
14 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
15 E1608-725-000 BACK BOARD REINFORCING PLATE
バックボード補強板
2
16 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
10
17 HX-0011500-0A PCB SUPPORT
サ−キットボ−ド サポ−ト
4
18 E1004-725-000 ELECTRIC APPARATUS HOLDER
電装ホルダ
4
19 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
7
20 SL-4041291-SC SCREW M4 L=12
なべ小ねじセムス Ｍ ４ Ｌ ＝１２
12
21 E8601-721-0B0 SUB CPU PWB SET
サブ ＣＰＵ 基板セット（メイン仕様）
1
22 E8602-721-0A0 AC SERVO CONTROL PWB ASM.
ＡＣ サーボコントロール基板組
1
23
#01
E8601-725-0A0 CONTROL PWB ASM.
Ｚθ コントロール基板組
1
24 E8604-721-0B0 I/O CONTROL PWB SET
Ｉ ／ Ｏ コントロール基板セット
1
25 400-23546 IMG MAINTENANCE ASM FOR 750/76
ＩＭＧ メンテナンス組７５０／７６０用
1
26 400-28225 IP-X PCB ASM FOR KE750/760
ＩＰー Ｘ 基板組 ＫＥ ７５０／７６０用
(1)
27 400-23403 IPX ADOPTER PLATE
ＩＰＸ アダプタープレート
(1)
28 ST-0051051-SN SCREW
タッピンねじ
(2)
29 HX-0002600-0A BASE PARTS
基板パーツ
(1)
30 E8620-721-0A0 BACK BOARD PWB ASM.
バックボード基板組
1
31 SL-4860891-SC SCREW M2.6X8
なべ小ねじセムス
37
32
#02
E8601-725-AA0 CONTROL PWB ASM.
Ｚθ コントロール基板 Ａ 組
1
