- 11 5 - 58 . P WB CO NVE YO R CO M P ON ENT S ( 8) ( PIN R EFE REN CE L ) 基板搬送関係（８） （ピン基準 Ｌ） 43 91 89 92 93 30 32 4 67 4 67 88 70 88 70 68 96 96 65 31 37 36 41 47 46 48 47 46 83 85 61 61 87 59 36 31 34 34 25 34 25 58 36…
- 114 -
NOTE( 注記 ) #01....FOR PIN REFERENCE ピン基準用
#02....FOR OUTLINE REFERENCE 外形基準用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2002-7 25 -000 BASE BAR R ベースバー Ｒ 1
2 SL-60 84 09 2- TN BOLT 座金付き六角穴ボルト 2
3 SL-60 84 09 2- TN BOLT 座金付き六角穴ボルト 2
4 E2028-725-000 BASE BAR BRL ベースバー ＢＲＬ 2
5 E2023-7 25 -000 R AIL STAND RL
レールスタンド ＲＬ
1
6 SL-60 52 09 2- TN SCR EW
座金付き六角穴ボルト
2
7 E2024-7 25 -000 R AIL STAND RR
レールスタンド ＲＲ
1
8 SL-60 52 09 2- TN SCR EW
座金付き六角穴ボルト
2
9 E2009-7 25 -000 GUIDE SHAFT
ガイドシャフト
2
10 WP-0501046-SC WASHER 5 X 13 X 1
平座金 ５ Ｘ １４ Ｘ １
4
11 SL-6051242-TN SCREW
座金付き六角穴ボルト
2
12 SL-6052042-TN SCREW
座金付き六角穴ボルト
2
13 E2011-725-000 DRIVE SHAFT
ドライブシャフト Ｓ
2
14 E2141-721-000 STOPPER COLLAR ストッパカラー 5
15 SM-8040402-TP SCREW M4X0.7 L=4 止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４ 10
16 SB-1080002-00 SIDE BEARING サイドベアリング 10
17 WP-0320500-SF WASHER 3.2X7X0.5 平座金小形丸 Ｍ ３ 20
18 WP-0330516-SC WASHER 3.3X8X0.5 平座金 ３．３ Ｘ ８ Ｘ ０．５ 10
19 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
10
20 E2012-725-000 DRIVE SHAFT F
ドライブシャフト Ｆ
3
21 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
6
22 E2050-721-000 MOTOR PULLEY B
モータプーリ Ｂ
3
23 SL-6031642-TN SCREW
座金付き六角穴ボルト
9
24 E2010-725-000 SCREW SHAFT
スクリュウシャフト
2
25 SL-6041692-TN SCREW
座金付き六角穴ボルト
8
26 E2156-721-000 PULLEY A
プーリ Ａ
2
27 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
4
28 E2020-725-000 CONVEYOR BASE 搬送スペース 1
29 SL-6062592-TN SCREW 座金付き六角穴ボルト 6
30 E2007-725-000 BU TABLE ＢＵ テーブル 1
31 E2014-715-000 SHAFT SUPPORTER シャフトサポータ 4
32 SL-6041692-TN SCREW 座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６ 8
33 SB-8160001-00 OIL FELT
ころがり軸受
6
34 SM-6041002-TN BOLT
六角穴ボルト
24
35 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
2
36 E2006-725-000 BU SHAFT
ＢＵ シャフト
4
37 E2008-725-000 BU DOG
ＢＵ ドグ
1
38 SL-6041092-TN SCREW
座金付き六角穴ボルト
1
39 E2019-725-000 SIDE BEAM
サイドビーム
2
40 SL-6051492-TN BOLT
座金付き六角穴ボルト
8
41 E2018-725-000 RAIL SUPPORT
レールサポート
1
42 SL-6041292-TN SCREW
座金付き六角穴ボルト
2
43 SL-6051292-TN BOLT 座金付き六角穴ボルト 6
44 E2171-721-000 MOTOR BRACKET モータブラケット Ａ 2
45 SL-6051092-TN SCREW 座金付き六角穴ボルト 10
46 E2172-721-000 MOTOR PULLEY A モータプーリ Ａ 3
47 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
9
48 E2021-725-000 MOTOR BRACKET
モータブラケット
1
49 SL-6082042-TN BOLT
座金付き六角穴ボルト
4
50 E2004-725-000 DRIVE SHAFT C
ドライブシャフト Ｃ
1
51 E2017-725-000 CONVEYOR BELT S
搬送ベルト Ｓ
4
52 E2016-725-000 CONVEYOR BELT C
搬送ベルト Ｃ
2
53 E2015-725-000 TIMING BELT
タイミングベルト
1
54 E2051-721-000 DRIVE BELT
ドライブベルト
2
55 E2014-725-000 DRIVE BELT C
ドライブベルト Ｃ
1
56 E9480-721-0A0 IN MOTOR CABLE ASM.
ＩＮ モ−タケ−ブル組
1
57 E9482-721-0A0 OUT MOTOR CABLE ASM. ＯＵＴ モ−タケ−ブル組 1
58 E9478-725-0A0 CENT MOTOR CABLE ASM. ＣＥＮＴ モ−タケ−ブル組 1
59 SL-6041042-TN BOLT 座金付き六角穴ボルト 4
60 PJ-3010651-03 H AL F UNION 6XP T1/8 ハ−フユニオン 1
61 PX-0551040-00 SILENCER (PT1/8)
サイレンサ
4
62 TA -0750501-R 0 PLUG D =7 .5X7.8 L=5
止栓 Ｄ ＝７．５ Ｘ ７．８ Ｌ ＝５
4
63 E2091-725-000 WEIGHT SENSOR BRACKETE
ウェイトセンサブラケット
1
64 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
65 E2032-725-000 SV BRACKET
ＳＶ ブランケット
1
66 SL-6051092-TN SCREW
座金付き六角穴ボルト
4
67 SL-6104042-TN SCREW
座金付き六角穴ボルト
4
68 PA-3205301-00 CYLINDER
薄形シリンダ
1
69 PJ-3040651-01 ELBOW UN ION 6 XP T1/8
エルボユニオン ６ ＸＰＴ １／８
2
70 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
71 SL-6062592-TN SCREW 座金付き六角穴ボルト 4
72 E2113-721-000 BU JOINT ＢＵ ジョイント 1
73 E2194-721-000 BU DAMPER ＢＵ ダンパカラー 1
74 E2110-721-000 BU SPRING ＢＵ ばね 1
75 WP-1302501-SC WASHER 13X24X2.5
平座金 １３ Ｘ ２４ Ｘ ２．５
2
76 RC-1200001-KP C-SHAPED SNAP RING
Ｃ 形止め輪
1
77 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
1
78 PA-9000640-00 SHOCK ABSORBER
調整形ショックアブソーバ
2
79 E2096-725-000 DAMPER PLATE
ダンパプレート
1
80 SL-6061692-TN BOLT
座金付き六角穴ボルト
1
81 PC-0126010-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
3
82 E9464-725-0A0 WAIT SENSOR CABLE ASM.
ＷＡＩＴ センサケ−ブル組
1
83 SL-6031292-TN BOLT
座金付き六角穴ボルト
1
84 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
2
85 #01 SL-6042592-TN SCREW 座金付き六角穴ボルト 4
86 #02 SL-6043092-TN BOLT 座金付き六角穴ボルト 4
87 E9462-721-0A0 SV CABLE ASM. 搬送 ＳＶ ケ−ブル組 1
88 HX-0029400-00 FIXED BASE 固定ベ−ス 2
89 E2092-725-000 BU SENSOR STAY
ＢＵ センサステイ
1
90 E2299-725-000 BASE PLATE B
ベースプレート Ｂ
2
91 E2093-725-000 BU SENSOR PLATE
ＢＵ センサプレート
4
92 HD-0007600-00 DETECTOR SWITCH
フォトインタラプタ
2
93 SM-4 03 1 001-SC SCREW M 3X0.5 L=10
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
4
94 E9468-725-0A0 BU UP 1 SENSOR CABLE ASM.
ＢＵ ＵＰ １センサケ−ブル組
1
95 E9469-725-0A0 BU DN SENSOR CABLE ASM.
ＢＵ ＤＮ センサケ−ブル組
1
96
#02
PC-0124010-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
2
97
#02
PC-0205010-A0 MINIATURE DECOMPRESSION VALVE
ミニチュア減圧弁
2
98
#02
PJ-2100043-00 U NION
ハーフユニオン
4
99 #02 SL-6041092-TN SCREW 座金付き六角穴ボルト 4
- 115 -

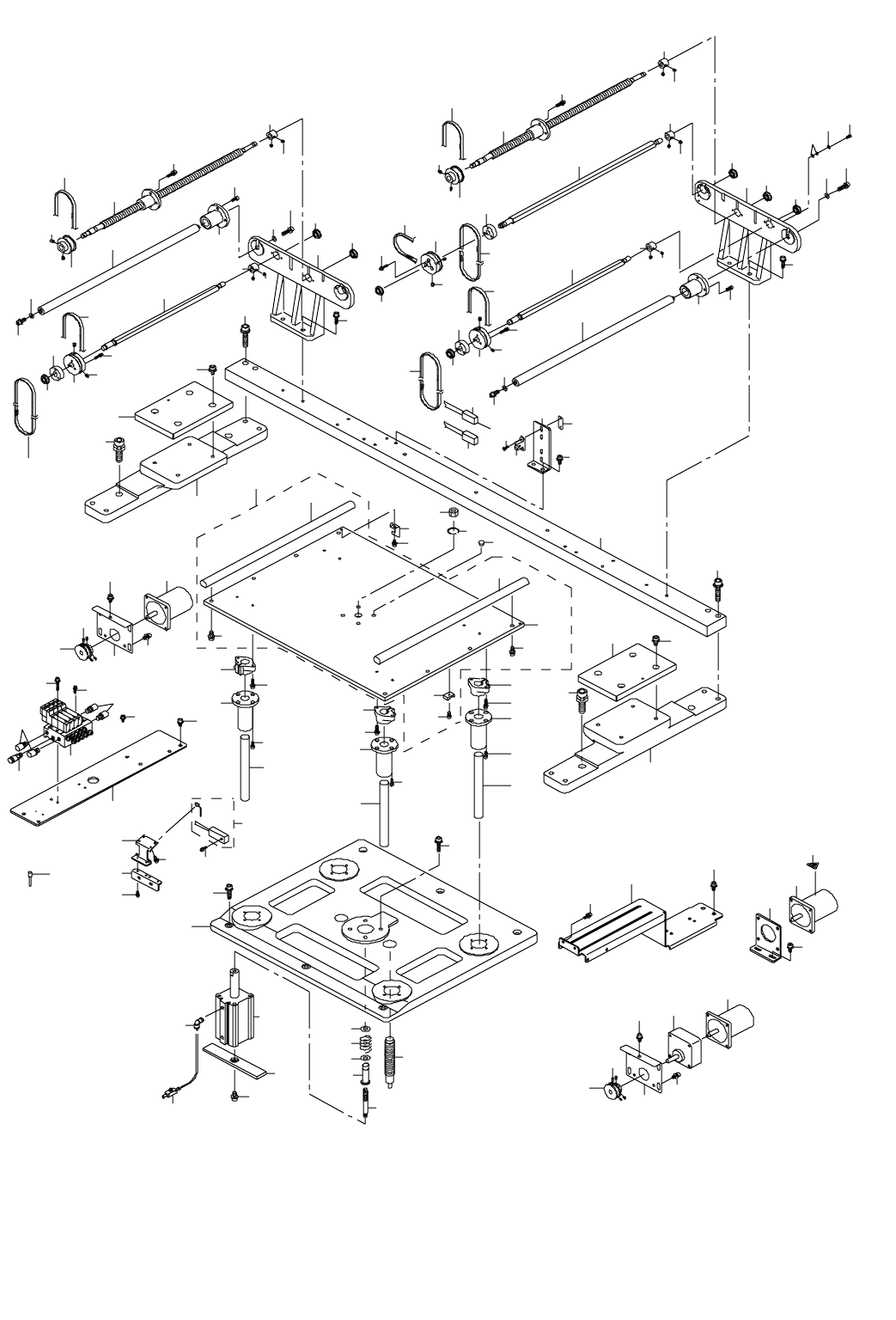

58.PWB CONVEYOR COMPONENTS (8)(PIN REFERENCE L)
基板搬送関係（８）（ピン基準 Ｌ）
43
91
89
92
93
30
32
4
67
4
67
88
70
88
70
68
96
96
65
31
37
36
41
47
46
48
47
46
83
85
61
61
87
59
36
31
34
34
25
34
25
58
36
38
97
42
45
43
44
45
45
44
45
49
90
31
90
90
56
28
29
63
66
35
98
99
62
76
77
71
78
60
72
73
75
81
79
80
75
74
57
84
82
69
39
86
25
64
40
97
95
94
38
1
25
5
7
9
9
13
15
14
15
1515
15
14
16
16
16
16
16
16
22
20
21
22
16
24
27
27
50
51
16
22
20
21
52
55
53
53
3
2
6
12
8
10
10
11
10
12
10
18
19
17
20
23
21
23
23
34
33
34
33
14
14
54
26
26
51
11
14
54
13
24
25
- 116 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2202-7 25 -000 BASE BAR R ベースバー Ｒ 1
2 SL-60 84 09 2- TN BOLT 座金付き六角穴ボルト 2
3 SL-60 84 09 2- TN BOLT 座金付き六角穴ボルト 2
4 E2225-7 25 -000 BASE BAR S ベースバー Ｓ 2
5 E2023-7 25 -000 R AIL STAND RL
レールスタンド ＲＬ
1
6 SL-60 52 09 2- TN SCR EW
座金付き六角穴ボルト
2
7 E2024-7 25 -000 R AIL STAND RR
レールスタンド ＲＲ
1
8 SL-60 52 09 2- TN SCR EW
座金付き六角穴ボルト
2
9 E2209-7 25 -000 GUIDE SHAFT
ガイドシャフト
2
10 WP-0501046-SC WASHER 5 X 13 X 1
平座金 ５ Ｘ １４ Ｘ １
4
11 SL-6051242-TN SCREW
座金付き六角穴ボルト
2
12 SL-6052042-TN SCREW
座金付き六角穴ボルト
2
13 E2151-721-000 DRIVE SHAFT
ドライブシャフト
2
14 E2141-721-000 STOPPER COLLAR ストッパカラー 5
15 SM-8040402-TP SCREW M4X0.7 L=4 止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４ 10
16 SB-1080002-00 SIDE BEARING サイドベアリング 10
17 WP-0320500-SF WASHER 3.2X7X0.5 平座金小形丸 Ｍ ３ 20
18 WP-0330516-SC WASHER 3.3X8X0.5 平座金 ３．３ Ｘ ８ Ｘ ０．５ 10
19 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
10
20 E2012-725-000 DRIVE SHAFT F
ドライブシャフト Ｆ
3
21 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
6
22 E2050-721-000 MOTOR PULLEY B
モータプーリ Ｂ
3
23 SL-6031642-TN SCREW
座金付き六角穴ボルト
9
24 E2210-725-000 SCREW SHAFT
スクリュウシャフト
2
25 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
16
26 E2156-721-000 PULLEY A
プーリ Ａ
2
27 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
4
28 E2220-725-000 CONVEYOR BASE 搬送ベース 1
29 SL-6062592-TN SCREW 座金付き六角穴ボルト 6
30 E9468-725-0A0 BU UP 1 SENSOR CABLE ASM. ＢＵ ＵＰ １センサケ−ブル組 1
31 E2014-715-000 SHAFT SUPPORTER シャフトサポータ 4
32 E9469-725-0A0 BU DN SENSOR CABLE ASM. ＢＵ ＤＮ センサケ−ブル組 1
33 SB-8160001-00 OIL FELT
ころがり軸受
2
34 SM-6041002-TN BOLT
六角穴ボルト
24
35 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
2
36 E2206-725-000 BU SHAFT L
ＢＵ シャフト Ｌ
4
37 E2008-725-000 BU DOG
ＢＵ ドグ
1
38 SL-6041092-TN SCREW
座金付き六角穴ボルト
3
39 HM-0006900-10 GEAR HEAD
ギヤヘッド
2
40 E4092-725-000 WEIGHT SENSOR BRACKET B(E)
ウエイトセンサブラケット Ｂ（Ｅ）
1
41 E2218-725-000 RAIL SUPPORT
レールサポート
1
42 SL-6041292-TN SCREW
座金付き六角穴ボルト
2
43 SL-6051292-TN BOLT 座金付き六角穴ボルト 4
44 E2171-721-000 MOTOR BRACKET モータブラケット Ａ 2
45 SL-6051092-TN SCREW 座金付き六角穴ボルト 10
46 E2172-721-000 MOTOR PULLEY A モータプーリ Ａ 3
47 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
9
48 E2287-725-000 MOTOR BRACKET
モータブラケット
1
49 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
50 E2152-721-000 DRIVE SHAFT C
ドライブシャフト Ｃ
1
51 E2217-725-000 CONVEYOR BELT S
搬送ベルト Ｓ
4
52 E2216-725-000 CONVEYOR BELT C
搬送ベルト Ｃ
2
53 E2015-725-000 TIMING BELT
タイミングベルト
1
54 E2051-721-000 DRIVE BELT
ドライブベルト
2
55 E2288-725-000 DRIVE BELT C
ドライブベルト Ｃ
1
56 E9480-721-0A0 IN MOTOR CABLE ASM.
ＩＮ モ−タケ−ブル組
1
57 E9482-721-0A0 OUT MOTOR CABLE ASM. ＯＵＴ モ−タケ−ブル組 1
58 E9478-725-0A0 CENT MOTOR CABLE ASM. ＣＥＮＴ モ−タケ−ブル組 1
59 SL-6041042-TN BOLT 座金付き六角穴ボルト 4
60 PJ-3040651-01 ELBOW UN ION 6 XP T1/8 エルボユニオン ６ ＸＰＴ １／８ 1
61 PX-0551040-00 SILENCER (PT1/8)
サイレンサ
4
62 TA -0750501-R 0 PLUG D =7 .5X7.8 L=5
止栓 Ｄ ＝７．５ Ｘ ７．８ Ｌ ＝５
4
63 E4091-725-000 WEIGHT SENSOR BRACKET A(E)
ウエイトセンサブラケット Ａ（Ｅ）
1
64 SL-6030892-TN SCREW
座金付き六角穴ボルト
2
65 E2205-725-000 SV BRACKET
ＳＶ ブラケット
1
66 SL-6051092-TN SCREW
座金付き六角穴ボルト
4
67 SL-6104042-TN SCREW
座金付き六角穴ボルト
4
68 PA-4005301-00 CYLINDER
薄形シリンダ
1
69 PJ-3040651-01 ELBOW UN ION 6 XP T1/8
エルボユニオン ６ ＸＰＴ １／８
2
70 E2226-725-000 BASE PLATE
ベースプレート
2
71 SL-6061692-TN BOLT 座金付き六角穴ボルト 4
72 E2113-721-000 BU JOINT ＢＵ ジョイント 1
73 E2194-721-000 BU DAMPER ＢＵ ダンパカラー 1
74 E2110-721-000 BU SPRING ＢＵ ばね 1
75 WP-1302501-SC WASHER 13X24X2.5
平座金 １３ Ｘ ２４ Ｘ ２．５
2
76 RC-1200001-KP C-SHAPED SNAP RING
Ｃ 形止め輪
1
77 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
1
78 PA-9000640-00 SHOCK ABSORBER
調整形ショックアブソーバ
2
79 E2149-721-000 DAMPER PLATE
ダンパプレート
1
80 SL-6061292-TN SCREW
座金付き六角穴ボルト
1
81 PC-0126010-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
3
82 E9464-725-0A0 WAIT SENSOR CABLE ASM.
ＷＡＩＴ センサケ−ブル組
1
83 SL-6031292-TN BOLT
座金付き六角穴ボルト
1
84 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
2
85 SL-6042592-TN SCREW 座金付き六角穴ボルト 4
86 PX-5000140-00 PLUG 止栓 5
87 E9462-721-0A0 SV CABLE ASM. 搬送 ＳＶ ケ−ブル組 1
88 SL-6061242-TN BOLT 座金付き六角穴ボルト 8
89 E2092-725-000 BU SENSOR STAY
ＢＵ センサステイ
1
90 SB-8160002-00 BEARING
ころがり軸受
4
91 E2093-725-000 BU SENSOR PLATE
ＢＵ センサプレート
4
92 HD-0007600-00 DETECTOR SWITCH
フォトインタラプタ
2
93 SM-4 03 1 001-SC SCREW M 3X0.5 L=10
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
4
94 E2207-725-0A0 BU TABLE ASM.
ＢＵ テ−ブル組
1
95 E2207-725-000 BU TABLE
ＢＵ テーブル
(1)
96 E2219-725-000 BU COLUMN
ＢＵ コラム
(2)
97 SL-6051492-TN BOLT
座金付き六角穴ボルト
(8)
98 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
99 HX-0029400-00 FIXED BASE 固定ベース (2)
