- 12 9 - 65 . P WB CO NVE Y O R COMP ON ENT S ( 15 ) (E ) 基板搬送関係（１５） （Ｅ） 1 59 63 62 64 63 64 60 27 3 7 6 22 15 14 16 15 14 42 23 23 44 51 3 51 4 6 51 4 20 6 8 10 13 11 12 13 13 12 13 17 50 3 50 50 18 49 26 4 5 46 24 34 3…
- 128 -
NOTE( 注記 ) #01....FOR REAR ･ LEFT-RIGHT 奥・左右用
#02....FOR REAR ･ RIGHT-LEFT 奥・右左用
#03....FOR REAR ･ OUTLINE ･ LEFT-RIGHT 奥・外形・左右用
#04....FOR REAR ･ OUTLINE ･ RIGHT-LEFT 奥・外形・右左用
#05....FOR REAR ･ OUTLINE REFERENCE 奥・外形基準用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2057-7 21 -000 H AN DLE SHAFT A ハンドルシャフト Ａ 1
2 E2058-7 21 -000 C OU PL ING カップリング 1
3 SM-8040402-TP SCREW M4X0.7 L=4 止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４ 4
4 E2206-7 00 -000 H AN D KNOB ハンドノブ 1
5
#01
E2231-725-0B0 STOPPER RR ASM.
ストッパ ＲＲ 組
1
6
#02
E2230-725-0B0 STOPPER RL ASM.
ストッパ ＲＬ 組
1
7 E2234-7 25 -000 STOPPER
ストッパ
(1)
8 E2233-7 25 -000 STOPPER CHIP
ストッパチップ
(1)
9 E2038-7 21 -000 STOPPER COLL A R
ストッパカラー
(2)
10 E2039-721-000 WASHER A
スラストワッシャ Ａ
(4)
11 E2040-721-000 STOPPER CLEVIS
ストッパクレピス
(1)
12 E2041-721-000 WASHER B
スラストワッシャ Ｂ
(2)
13 E4843-760-000 CYLINDER PIN
シリンダ−ピン
(1)
14 E2169-721-000 HOLD PLATE ホールドプレート (1)
15 PA-1003019-A0 AIR CYLINDER エアシリンダ (1)
16 PC-0105070-00 SPEED CONTROLLER スピ−ドコントロ−ラ (1)
17 SM-1 03 1 201-SC SCREW M 3X0.5 L=12 皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２ (1)
18 NM-6030001-SC NUT M3 六角ナット Ｍ ３ Ｘ ０．５ １種 (1)
19 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(1)
20 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
(1)
21 SL-6031042-TN SCREW
座金付き六角穴ボルト
(1)
22 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
(1)
23 RE-0250000-K0 E-RING 2.5
Ｅ 形止め輪 ２．５
(2)
24 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(1)
25 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
26
#01
E2231-725-000 STOPPER FRAME RR
ストッパフレ−ム ＲＲ
(1)
27
#02
E2230-725-000 STOPPER FRAME RL
ストッパフレ−ム ＲＬ
(1)
28 SL-4031291-SC SCREW M3X12 なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１２ 1
29 E9466-725-0A0 C.OUT SENSOR CABLE ASM. Ｃ．ＯＵＴ センサケ−ブル組 1
30 E2127-715-000 DAMPER SPRING ダンパばね 2
31 RE-0300000-K0 E-RING 3 Ｅ 形止め輪 ３ 4
32 E2260-725-0B0 GUIDE BLOCK ASM. ガイドブロック組 1
33 E2260-725-0A0 GUIDE BLOCK ASM.
ガイドブロック組
(1)
34 E2260-725-000 GUIDE BLOCK
ガイドブロック
(1)
35 SB-7040001-00 BEARING
ころがり軸受
(2)
36 E2122-715-000 GB SLEEVE
ＧＢ スリーブ
(1)
37 E2261-725-000 SLIDE NUT
スライドナット
(1)
38 SM-6 04 2 502-TN SCR EW M4X0.7 L=25
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(2)
39 E2195-721-000 STOPPER LEVER L
ストッパレバー Ｌ
(1)
40 E2238-721-000 DAMPER BLOCK L
ダンパブロック Ｌ
(1)
41 E2240-721-000 DAMPER PLATE L
ダンパプレート Ｌ
(1)
42 E2260-725-AA0 GUIDE BLOCK R ASM.
ガイドブロック Ｒ 組
(1)
43 E2260-725-000 GUIDE BLOCK ガイドブロック (1)
44 SB-7040001-00 BEARING ころがり軸受 (2)
45 E2122-715-000 GB SLEEVE ＧＢ スリーブ (1)
46 E2261-725-000 SLIDE NUT スライドナット (1)
47 SM-6042002-TN BOLT
六角穴ボルト
(2)
48 E2196-721-000 STOPPER LEVER R
ストッパレバー Ｒ
(1)
49 E2239-721-000 DAMPER BLOCK R
ダンパブロック Ｒ
(1)
50 E2241-721-000 DAMPER PLATE R
ダンパプレート Ｒ
(1)
51 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
52 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
53 E2076-721-000 BU HAND KNOB
ＢＵ ハンドノブ
1
54 400-34506 BACK UP PIN ASSEMBLY
バックアップピン組
12
55 400-34507 BACK UP PIN
バックアップピン
(1)
56 E2100-700-000 BACK UP MAGNET
バックアップマグネット
(1)
57 #05 HX-0031400-00 SPIRAL TABE スパイラル チューブ 0.5
58 #05 SM-1030801-SC SCREW M3 L=8 皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８ 2
59 SL-4031291-SC SCREW M3X12 なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１２ 1
60 #01 E2147-721-000 SENSOR BRACKET L センサブラケット Ｌ 1
61
#02
E2148-721-000 SENSOR BRACKET R
センサブラケット Ｒ
1
62 SL-6030692-TN BOLT
座金付き六角穴ボルト
1
63 E9483-725-0A0 T.PIN SENSOR CABLE ASM.
Ｔ．ＰＩＮ センサケ−ブル組
1
64 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
2
65 E2145-721-000 CENTERING PIN
センタリングピン
2
66
#01
HX-0029400-00 FIXED BASE
固定ベース
6
67
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
6
68 E9465-725-0A0 STOP SENSOR CABLE ASM.
ＳＴＯＰ センサケ−ブル組
1
69
#03
E2282-725-0A0 USHER XR ASM.
プッシャ ＸＲ 組
1
70
#04
E2281-725-0A0 PUSHER XL ASM.
プッシャ ＸＬ 組
1
71 #03 E2116-725-000 PUSHER STOPPER PLATE プッシャストッパプレート (1)
72 E2280-725-000 PUSHER X プッシャ Ｘ (1)
73 E2173-715-000 THRUST WASHER スラストワッシャ (1)
74 E2172-715-000 PUSHER SHAFT プッシャ シャフト (1)
75 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(1)
76 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
77 SM-6 04 1 802-TN SCR EW M4X0.7 L=18
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１８
(1)
78 E2233-725-000 STOPPER CHIP
ストッパチップ
(1)
79 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(1)
80
#03
E2282-725-000 PUSHER CYLINDER BRACKET XR
プッシャシリンダブラケット ＸＲ
(1)
81
#04
E2281-725-000 PUSHER CYLINDER BRACKET XL
プッシャシリンダブラケット ＸＬ
(1)
82 E2284-725-000 HOLD PLATE B
ホールドプレート Ｂ
(1)
83 E2283-725-000 PUSHER CYLINDER SUPPER
プッシャシリンダサポート
(1)
84 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
85 PA-1002101-A0 AIR CYLINDER エアシリンダ (1)
86 PJ-3040405-11 ELBOW UN ION エルボユニオン (1)
87 E2177-715-000 CYLINDER ARM X シリンダアーム Ｘ (1)
88 E4843-760-000 CYLINDER PIN シリンダ−ピン (1)
89 RE-0250000-K0 E-RING 2.5
Ｅ 形止め輪 ２．５
(2)
- 129 -

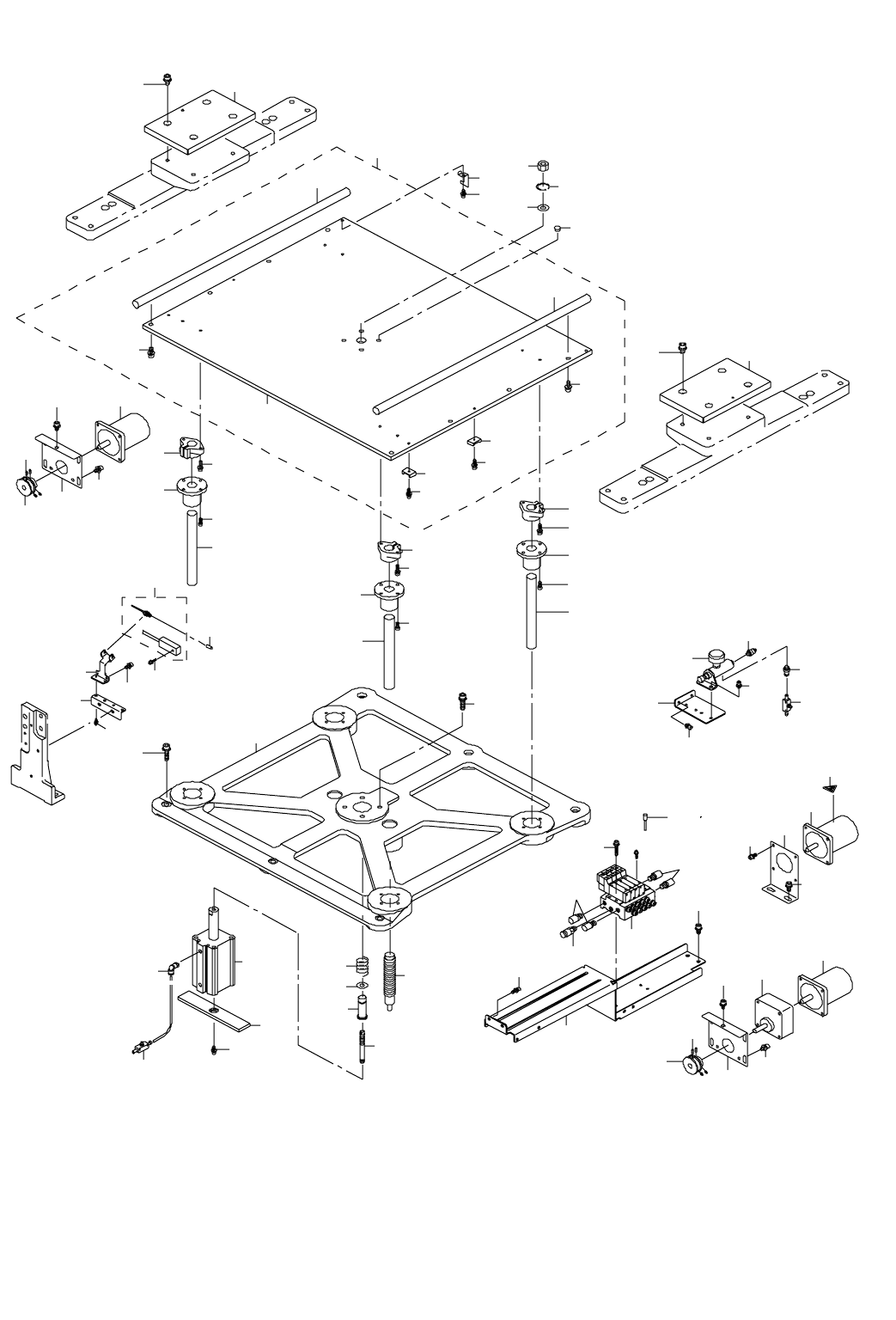

65.PWB CONVEYOR COMPONENTS (15)(E)
基板搬送関係（１５）（Ｅ）
1
59
63
62
64
63
64
60
27
3
7
6
22
15
14
16
15
14
42
23
23
44
51
3
51
4
6
51
4
20
6
8
10
13
11
12
13
13
12
13
17
50
3
50
50
18
49
26
4
5
46
24
34
35
29
36
30
31
33
39
37
38
33
32
19
41
40
28
45
43
61
25
48
48
55
53
54
55
56
56
57
58
58
57
9
21
47
2
49
52
- 130 -
NOTE( 注記 ) #01....FOR FRONT ･ PIN REFERENCE 手前・ピン基準用
#02....FOR FRONT ･ OUTLINE REFERENCE 手前・外形基準用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E4020-725-000 CONVEYOR BASE(E)
搬送ベース（Ｅ）
1
2 SL-6062592-TN SCREW
座金付き六角穴ボルト
6
3 E2014-715-000 SHAFT SUPPORTER
シャフトサポータ
4
4 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
8
5 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
2
6 E2206-725-000 BU SHAFT L
ＢＵ シャフト Ｌ
4
7 E2008-725-000 BU DOG
ＢＵ ドグ
1
8 SL-6041092-TN SCREW
座金付き六角穴ボルト
1
9 E4018-725-000 RAIL SUPPORT(E)
レールサポート（Ｅ）
1
10 SL-6041292-TN B OLT
座金付き六角穴ボルト
2
11 SL-6051292-TN B OLT
座金付き六角穴ボルト
2
12 E2171-721-000 MOTOR BRACKET
モータブラケット Ａ
2
13 SL-6051092-TN B OLT
座金付き六角穴ボルト
10
14 E2172-721-000 M OTOR PULLEY A
モータプーリ Ａ
3
15 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
9
16 E2287-725-000 MOTOR BRACKET
モータブラケット
1
17 SL-6051292-TN B OLT
座金付き六角穴ボルト
2
18 E9480-721-0A0 IN MOTOR CABLE A SM.
ＩＮ モ−タケ−ブル組
1
19 E9482-721-0A0 OUT MOTOR CABLE ASM.
ＯＵＴ モ−タケ−ブル組
1
20 E9478-725-0A0 CENT MOTOR CABLE ASM.
ＣＥＮＴ モ−タケ−ブル組
1
21 SL-6041042-TN B OLT
座金付き六角穴ボルト
4
22 PJ-3010651-03 HALF UNION 6XPT1/8
ハ−フユニオン
1
23 PX-0551040-00 SILENCER (PT1/8)
サイレンサ
4
24 TA-0750501-R0 P LUG D=7.5X7.8 L=5
止栓 Ｄ ＝７．５ Ｘ ７．８ Ｌ ＝５
4
25 E4091-725-000 WEIGHT SENSOR BRACKET A(E)
ウエイトセンサブラケット Ａ（Ｅ）
1
26 SL-6041092-TN S CREW
座金付き六角穴ボルト
2
27 PA-4005301-00 CYLINDER
薄形シリンダ
1
28 PJ-3040651-01 ELBOW UNION 6XP T1/8
座金付き六角穴ボルト
2
29 SL-6061692-TN B OLT
座金付き六角穴ボルト
4
30 E2113-721-000 B U JOINT
ＢＵ ジョイント
1
31 E2194-721-000 B U DAMPER
ＢＵ ダンパカラー
1
32 E2110-721-000 B U SPRING
ＢＵ ばね
1
33 WP-1302501-SC WASHER 13X24X2.5
平座金 １３ Ｘ ２４ Ｘ ２．５
2
34 RC-1200001-KP C-SHAPED SNAP RING
Ｃ 形止め輪
1
35 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
1
36 PA-9000640-00 SHOCK ABSORBER
調整形ショックアブソーバ
2
37 E2149-721-000 DAMPER PLATE
ダンパプレート
1
38 SL-6061292-TN S CREW
座金付き六角穴ボルト
1
39 PC-0126010-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
3
40 E9464-725-0A0 WAIT SENSOR CABLE ASM.
ＷＡＩＴ センサケ−ブル組
1
41 SL-6030642-TN S CREW M3 L=6
座金付き六角穴ボルト
2
42 SL-6042592-TN S CREW
座金付き六角穴ボルト
4
43
#01
PX-5000140-00 PLUG
止栓
5
44 E9462-721-0A0 CONVEYOR SV CABLE ASM.
搬送 ＳＶ ケ−ブル組
1
45 HM-0006900-10 GEAR HEAD
ギヤヘッド
2
46 E4092-725-000 WEIGHT SENSOR BRACKET B(E)
ウエイトセンサブラケット Ｂ（Ｅ）
1
47 SL-6030892-TN S CREW
座金付き六角穴ボルト
2
48 E2226-725-000 BASE PLATE
ベースプレート
2
49 SL-6061242-TN B OLT
座金付き六角穴ボルト
8
50 SB-8160002-00 BEARING
ころがり軸受
4
51 SM-6041002-TN BOLT
六角穴ボルト
16
52 HD-0015200-20 SIDE VIEW UNIT
サイドビューユニット
1
53 E4007-725-0A0 BU TABLE ASM.(E)
ＢＵ テ−ブル組（Ｅ）
1
54 E4007-725-000 B U TAB LE(E)
ＢＵ テーブル（Ｅ）
(1)
55 E4019-725-000 B U COLUMN
ＢＵ コラム（Ｅ）
(2)
56 SL-6051492-TN B OLT
座金付き六角穴ボルト
(8)
57 HX-0029400-00 FIXED BASE
固定ベース
(2)
58 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
59
#02
PC-0124010-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
2
60
#02
E2297-725-000 VALVE BRACKET
バルブブラケット
1
61 #02 PX-5000140-00 PLUG 止栓 3
62 #02 PC-0205010-A0 MINIATURE DECOMPRESSION VALVE ミニチュア減圧弁 2
63 #02 PJ-2100043-00 UNION ハーフユニオン 4
64
#02 SL-6041092-TN SCREW 座金付き六角穴ボルト 6
