- 13 8 - RE F.N O N OT E PA RT NO D E S C R I P T I O N 品 名 Qt y 1 E 350 8- 72 1- 0A 0 NO ZZ LE AS M . 1 01CVS ノズルアツセンブリ １０１ ＣＶＳ 3 2 E 351 1- 72 1- 00 0 N O ZZLE I NN E R 101 ノズルインナ １０１ (1 ) 3 E 351 9- 72 1- 00 0 N O ZZL…
- 137 -
69.CVS COMPONENTS (2)
ＣＶＳ 関係（２）
11
12
8
9
10
13
14
17
18
15
16
19
2
3
6
7
4
5
1
- 138 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E3508-721-0A0 NOZZLE ASM. 101CVS
ノズルアツセンブリ １０１ ＣＶＳ
3
2 E3511-721-000 NOZZLE INNER 101
ノズルインナ １０１
(1)
3 E3519-721-000 NOZZLE INNER PIN
ノズルインナピン
(1)
4 E3528-721-000 NOZZLE SLIDER 101CVS
ノズルスライダ １０１ ＣＶＳ
(1)
5 E3083-700-000 NOZZLE SPRING 1
ノズルスプリング１
(1)
6 E3076-700-000 NOZZLE INNER CAP
ノズルインナ キャップ
(1)
7 E3520-721-000 DUMPER SCREW
ダンパねじ
(1)
8 E3509-721-0A0 NOZZLE ASM. 102CVS
ノズルアツセンブリ １０２ ＣＶＳ
3
9 E3511-721-000 NOZZLE INNER 101
ノズルインナ １０１
(1)
10 E3519-721-000 NOZZLE INNER PIN
ノズルインナピン
(1)
11 E3529-721-000 NOZZLE SLIDER 102CVS
ノズルスライダ １０２ ＣＶＳ
(1)
12 E3083-700-000 NOZZLE SPRING 1
ノズルスプリング１
(1)
13 E3076-700-000 NOZZLE INNER CAP
ノズルインナ キャップ
(1)
14 E3520-721-000 DUMPER SCREW
ダンパねじ
(1)
15 E3510-721-0A0 NOZZLE ASM. 103CVS
ノズルアツセンブリ １０３ ＣＶＳ
1
16 E3514-721-000 NOZZLE INNER 104
ノズルインナ １０４
(1)
17 E3519-721-000 NOZZLE INNER PIN
ノズルインナピン
(1)
18 E3530-721-000 NOZZLE SLIDER 103CVS
ノズルスライダ １０３ ＣＶＳ
(1)
19 E3544-721-000 NOZZLE SPRING 104
ノズルスプリング １０４
(1)
- 139 -

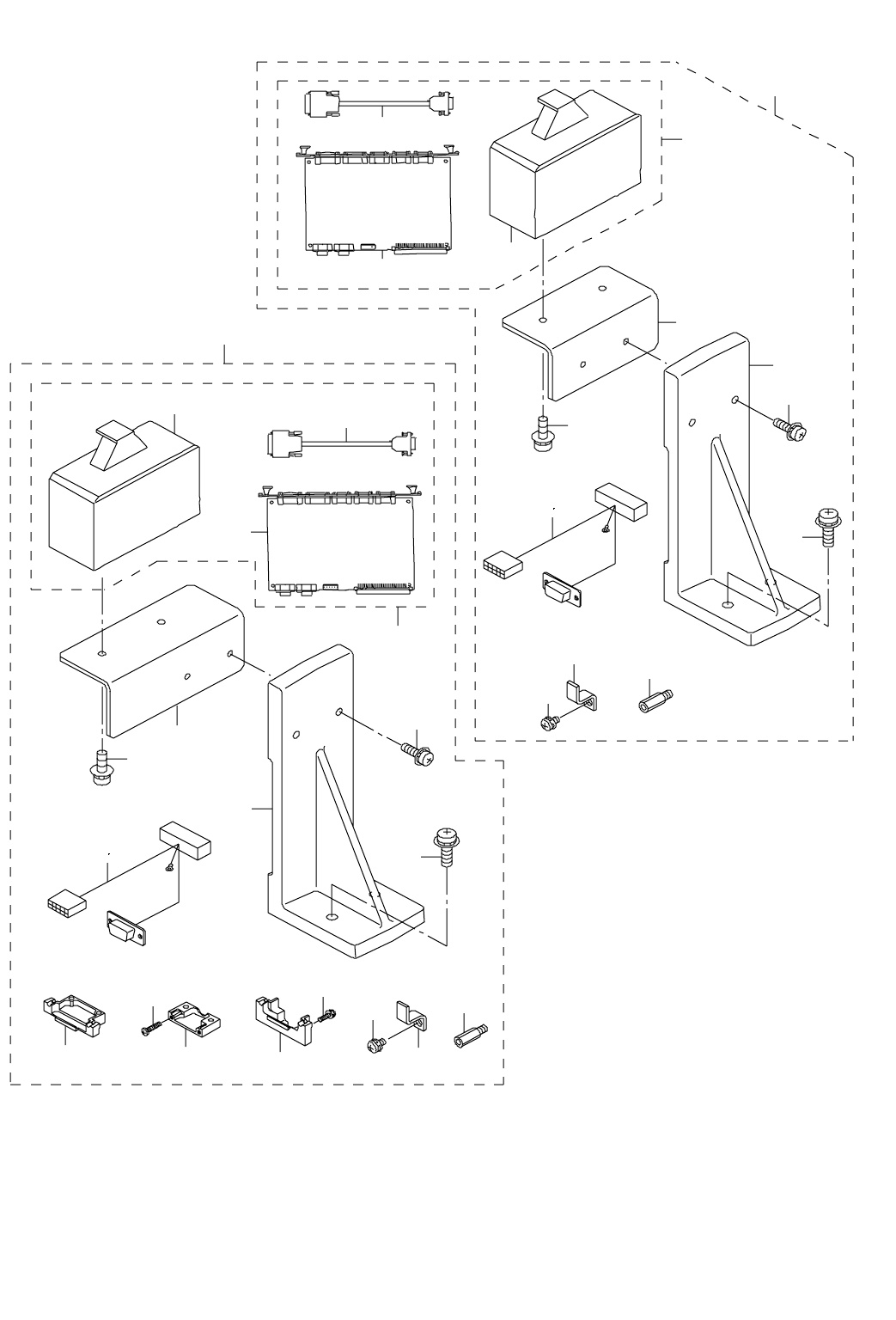

70.L3 SELECTION COMPONENTS
Ｌ ３選択関係
2
3
15
5
13 14
10
11
12
4
30
31
35
17
32
18
33
34
27
28
29
22
23
24
25
26
16
6
1
8
7
9
19
21
20
