- 139 -
70.L3 SELECTION COMPONENTS
Ｌ ３選択関係
2
3
15
5
13 14
10
11
12
4
30
31
35
17
32
18
33
34
27
28
29
22
23
24
25
26
16
6
1
8
7
9
19
21
20
- 140 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E3690-725-AA0 L3 F ASM.
Ｌ ３ Ｆ 組
1
2 E3691-721-000 L3 BASE
Ｌ ３ベース
(1)
3 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(2)
4 E3693-725-000 L3 ANGLE F
Ｌ ３アングル Ｆ
(1)
5 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(2)
6 E9710-721-000 L3-XZ UNIT
Ｌ ３− ＸＺ ユニット
(1)
7 E9711-721-000 L3-XZ SENSOR
Ｌ３−ＸＺセンサ
(1)
8 E9712-721-000 L3 CONTROLLER BOARD
Ｌ ３基板
(1)
9 E9713-721-000 L3 SENSOR CABLE
Ｌ ３センサケーブル
(1)
10 E5001-721-000 Z LOCK BRACKET
Ｚ ロックブラケット
(1)
11 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(1)
12 EA-9635B00-00 SOCKET
ＨＤ ジャック ソケット
(6)
13 E9291-725-BA0 X MAGNET SCALE CABLE B ASM.
Ｘ マグネスケ−ルエンコ−ダケ−ブル Ｂ 組
(1)
14 E9293-725-BA0 YR MAGNET SCALE CABLE B ASM.
ＹＲ マグネスケ−ルエンコ−ダケ−ブル Ｂ 組
(1)
15 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
16 E3690-725-BA0 L3 R ASM.
Ｌ ３ Ｒ 組
1
17 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(2)
18 E9710-721-000 L3-XZ UNIT
Ｌ ３− ＸＺ ユニット
(1)
19 E9711-721-000 L3-XZ SENSOR
Ｌ３−ＸＺセンサ
(1)
20 E9712-721-000 L3 CONTROLLER BOARD
Ｌ ３基板
(1)
21 E9713-721-000 L3 SENSOR CABLE
Ｌ ３センサケーブル
(1)
22 E3696-721-000 L3 CONNECTOR A
Ｌ ３ コネクタ Ａ
(1)
23 E3697-721-000 L3 CONNECTOR B
Ｌ ３ コネクタ Ｂ
(1)
24 E3698-721-000 L3 CONNECTOR C
Ｌ ３ コネクタ Ｃ
(1)
25 SM-4861201-SC SCREW M2.6 L=12
なべ小ねじ Ｍ ２．６ Ｌ ＝１２
(2)
26 SL-4861081-SC SCREW M2.6X10
座金付きなべねじ
(2)
27 E5001-721-000 Z LOCK BRACKET
Ｚ ロックブラケット
(1)
28 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(1)
29 EA-9635B00-00 SOCKET
ＨＤ ジャック ソケット
(6)
30 E3691-721-000 L3 BASE
Ｌ ３ベース
(1)
31 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(2)
32 E3694-721-000 L3 ANGLE R
Ｌ ３ アングル Ｒ
(1)
33 E9291-725-BA0 X MAGNET SCALE CABLE B ASM.
Ｘ マグネスケ−ルエンコ−ダケ−ブル Ｂ 組
(1)
34 E9293-725-BA0 YR MAGNET SCALE CABLE B ASM.
ＹＲ マグネスケ−ルエンコ−ダケ−ブル Ｂ 組
(1)
35 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
- 141 -

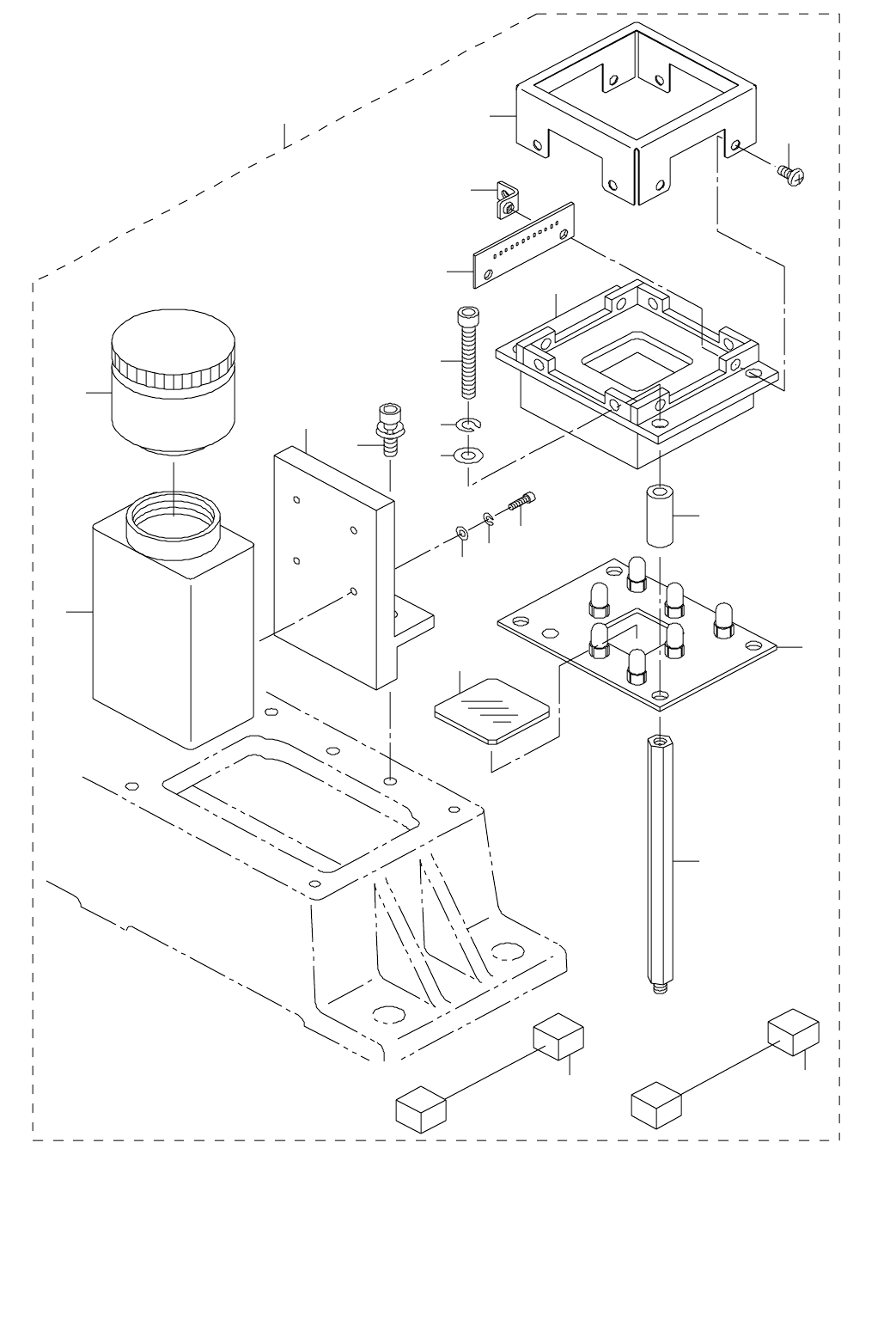

71.VCS (CSP) COMPONENTS
ＶＣＳ（ＣＳＰ）関係
8
7
6
3
5
4
14
15
16
17
1
22
13
12
11
2
10
18
19
20
9
21
