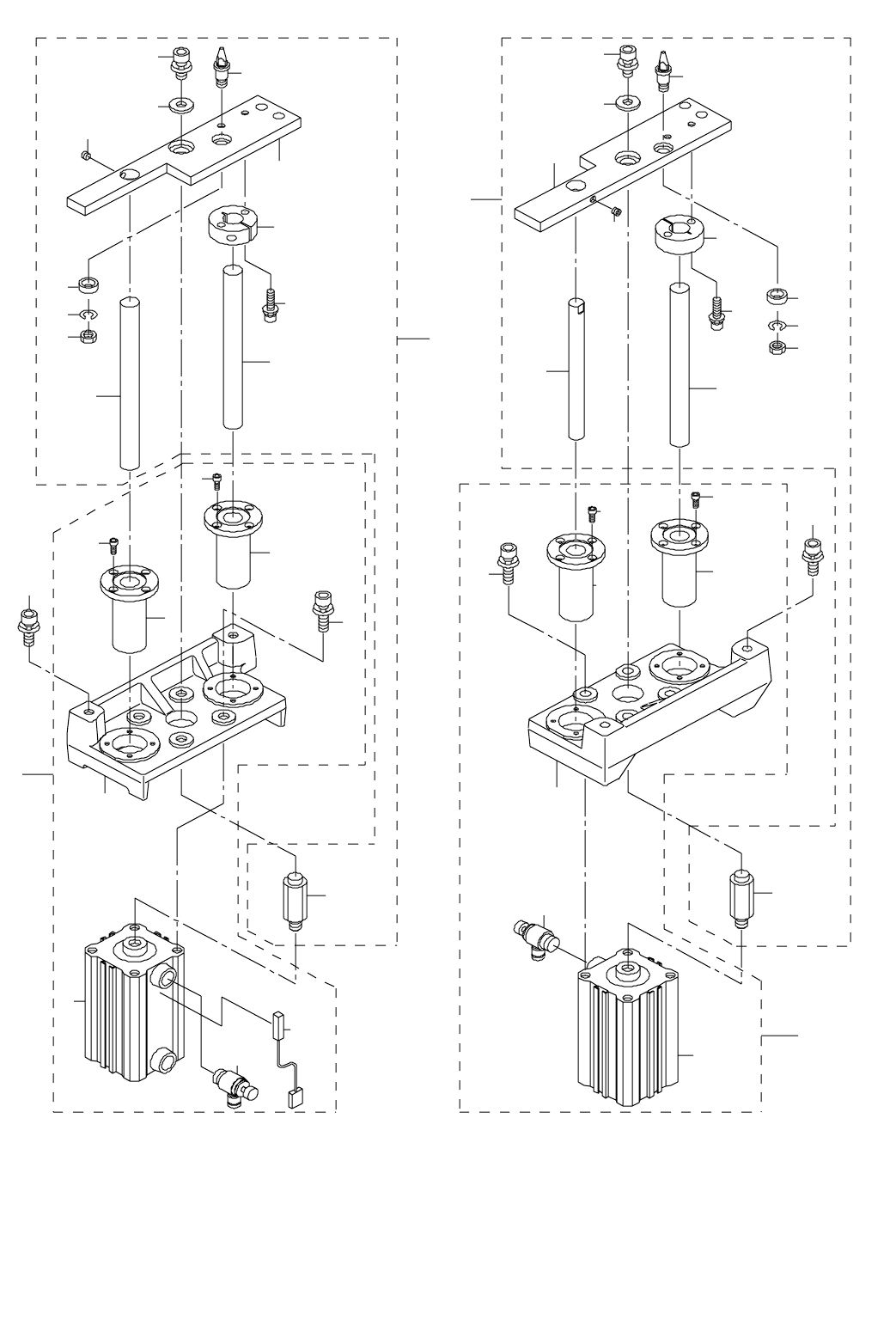

75.TROLLEY CHANGER TABLE MECHANISM F COMPONENTS (1)
トロリー交換台機構 Ｆ 関係（１）
2
12
13
14
15
10
4
11
5
6
8
18
34
35
36
37
38
39
40
3
4
3
42
28
30
26
20
21
22
23
24
25
41
12
11
27
43
44
29
32
19
1
33
9
31
17
16
16
7
- 150 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2751-725-0A0 LIFTER SUPPORT LF ASM.
リフタ−サポ−ト ＬＦ 組
1
2 E2751-721-000 LIFTER SUPPORT L
リフターサポート Ｌ
(1)
3 SB-8160002-00 BEARING
ころがり軸受
(2)
4 SM-6041002-TN BOLT
六角穴ボルト
(8)
5 PA-5007502-00 AIR CYLINDER
エアーシリンダー
(1)
6 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(2)
7 E9557-725-0A0 F BANK UP DETECTOR CABLE ASM.
Ｆ バンク ＵＰ 検出ケ−ブル組
(1)
8 SL-6083092-TN SCREW
座金付き六角穴ボルト
(4)
9 E2752-721-0A0 LIFTER SUPPORT R ASM.
リフタ−サポ−ト Ｒ 組
1
10 E2752-721-000 LIFTER SUPPORT R
リフターサポート Ｒ
(1)
11 SB-8160002-00 BEARING
ころがり軸受
(2)
12 SM-6041002-TN BOLT
六角穴ボルト
(8)
13 PA-5007501-00 AIR CYLINDER
エアーシリンダー
(1)
14 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(2)
15 SL-6083092-TN SCREW
座金付き六角穴ボルト
(4)
16 SL-6082592-TN BOLT
座金付き六角穴ボルト
4
17 E2754-721-0A0 BANK LIFTER L ASM.
バンクリフタ− Ｌ 組
1
18 E2754-721-000 BANK LIFTER L
バンクリフター Ｌ
(1)
19 E2756-721-000 LIFTER CYLINDER SHAFT
リフターシリンダーシャフト
(1)
20 E2757-721-000 LIFTER THRUST COLLER
リフタースラストカラー
(1)
21 SL-6082092-TN BOLT
座金付き六角穴ボルト
(1)
22 E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
(1)
23 E2758-721-000 LIFTER COLLAR
リフターカラー
(1)
24 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(1)
25 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(1)
26 SM-8060552-TP SCREW M6 L=5
止めねじ
(1)
27 E2759-721-000 LIFTER GUIDE SHAFT A
リフターガイドシャフト Ａ
(1)
28 E2761-721-000 BUSH SUPPORT
ブッシュサポート
(1)
29 SL-6062542-TN SCREW
座金付き六角穴ボルト
(2)
30 E2760-721-000 LIFTER GUIDE SHAFT B
リフターガイドシャフト Ｂ
(1)
31 E2755-721-0A0 BANK LIFTER R ASM.
バンクリフタ− Ｒ 組
1
32 SM-8060552-TP SCREW M6 L=5
止めねじ
(1)
33 E2755-721-000 BANK LIFTER R
バンクリフター Ｒ
(1)
34 E2756-721-000 LIFTER CYLINDER SHAFT
リフターシリンダーシャフト
(1)
35 E2757-721-000 LIFTER THRUST COLLER
リフタースラストカラー
(1)
36 SL-6082092-TN BOLT
座金付き六角穴ボルト
(1)
37 E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
(1)
38 E2758-721-000 LIFTER COLLAR
リフターカラー
(1)
39 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(1)
40 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(1)
41 E2760-721-000 LIFTER GUIDE SHAFT B
リフターガイドシャフト Ｂ
(1)
42 E2759-721-000 LIFTER GUIDE SHAFT A
リフターガイドシャフト Ａ
(1)
43 E2761-721-000 BUSH SUPPORT
ブッシュサポート
(1)
44 SL-6062542-TN SCREW
座金付き六角穴ボルト
(2)
- 151 -

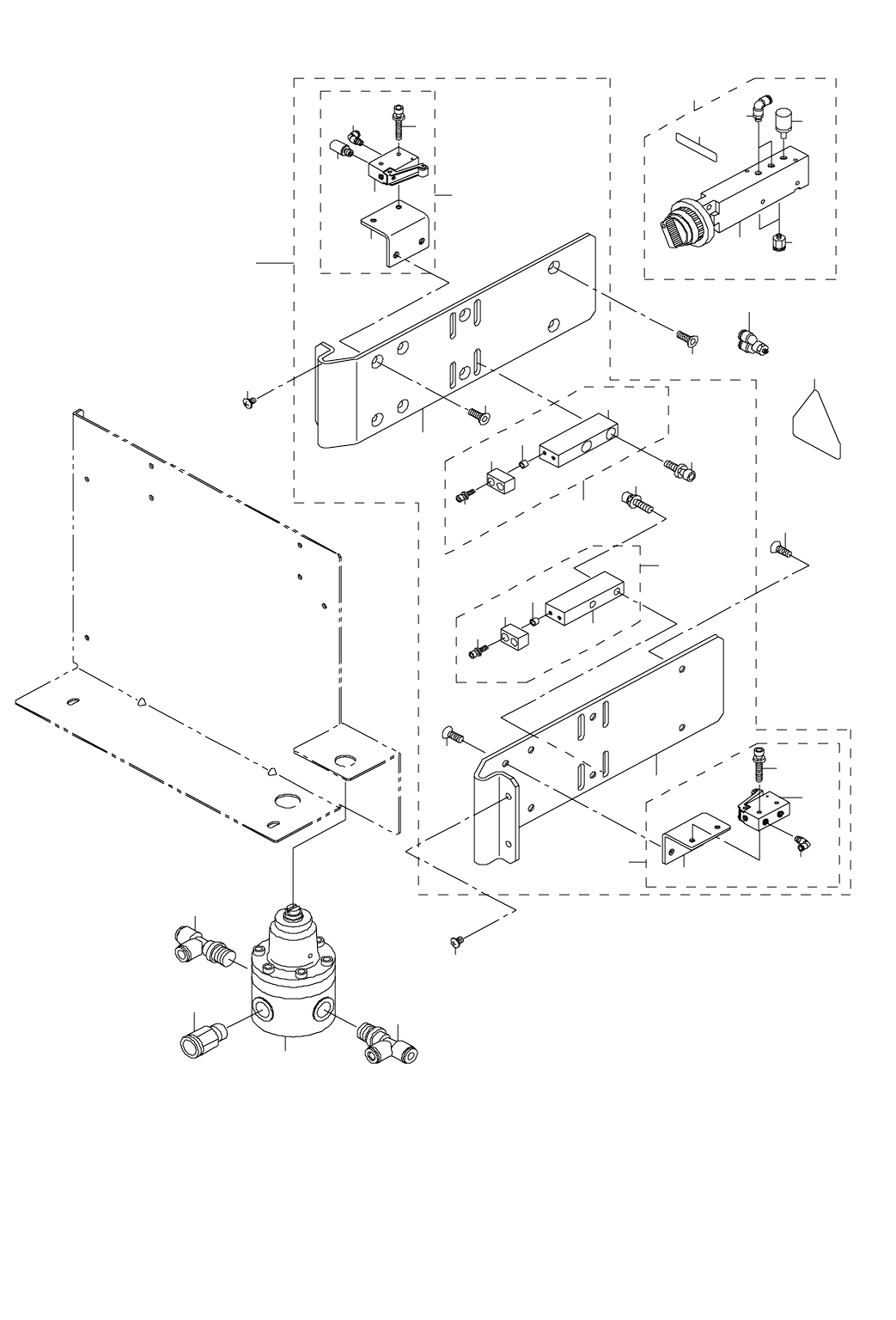

76.TROLLEY CHANGER TABLE MECHANISM F COMPONENTS (2)
トロリー交換台機構 Ｆ 関係（２）
11
4
14
14
18
19
16
19
16
17
17
20
24
24
18
28
27
O
F
F
O
N
F
E
E
D
E
R
B
A
N
K
L
O
C
K
30
25
15
29
8
5
3
15
20
2
2
26
13
23
31
6
12
7
10
21
21
33
9
23
1
32
22
