- 153 -

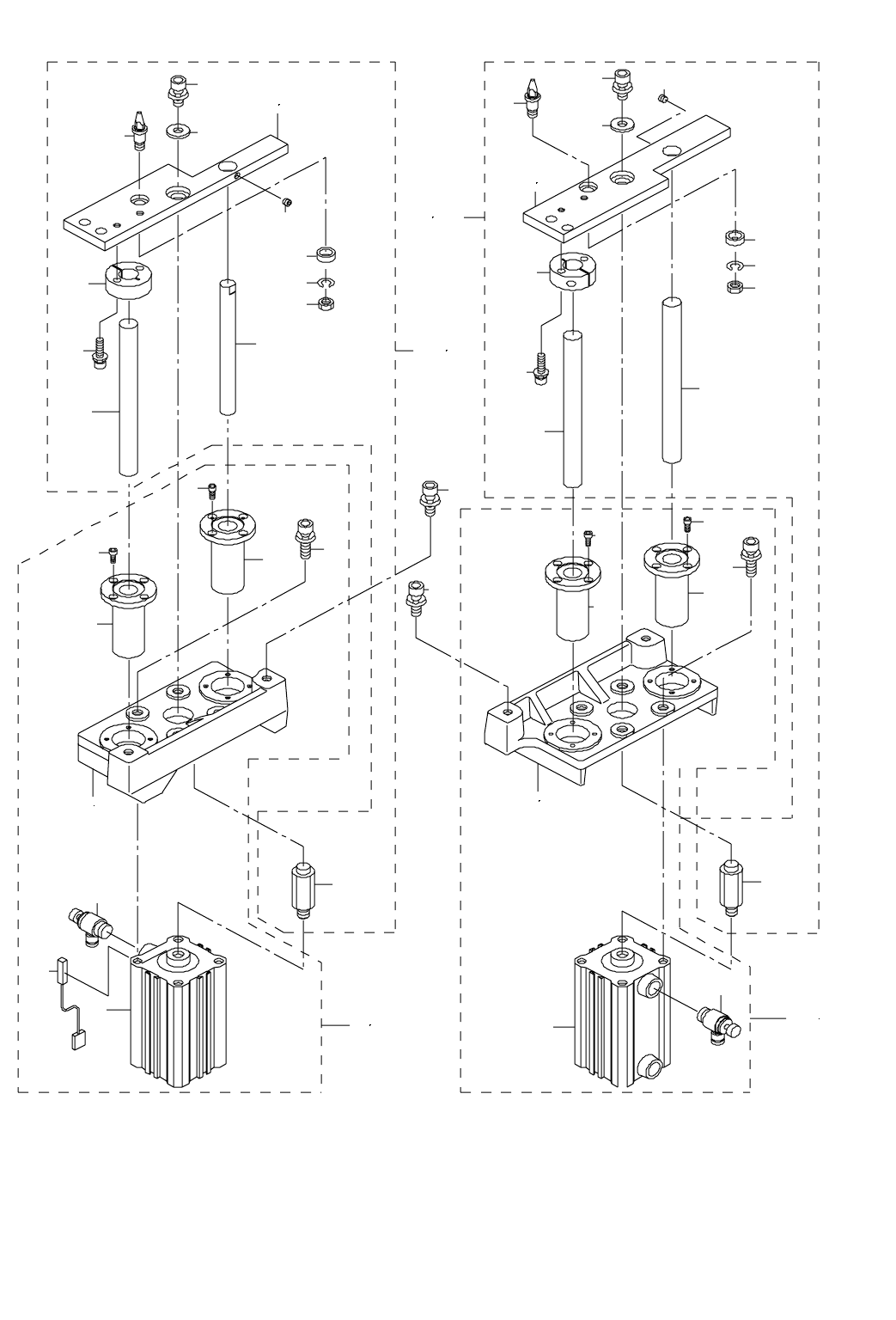

77.TROLLEY CHANGER TABLE MECHANISM R COMPONENTS (1)
トロリー交換台機構 Ｒ 関係（１）
16
8
19
6
15
7
18
10
23 24
42
45
46
47
48
5
6
5
50
51
26
27
28
29
30
31
49
16
15
33
52
35
25
40
41
11 12
37 38
21 22
32
36
17
34
13 14
44
43
39
3
4
20
20
1 2
9
- 154 -
NOTE( 注記 ) #01....FOR STANDARD 標準用
#02....FOR EXTRA ＥＸＴＲＡ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E2751-725-AA0 LIFTER SUPPORT LR ASM.
リフタ−サポ−ト ＬＲ 組
1
2
#02
E2734-725-0A0 LIFTER SUPPORT LR ASM.(E)
リフタ−サポ−ト ＬＲ 組（Ｅ）
1
3
#01
E2751-721-000 LIFTER SUPPORT L
リフターサポート Ｌ
(1)
4
#02
E2734-725-000 LIFTER SUPPORT L(E)
リフターサポート Ｌ（Ｅ）
(1)
5 SB-8160002-00 BEARING
ころがり軸受
(2)
6 SM-6041002-TN BOLT
六角穴ボルト
(8)
7 PA-5007502-00 AIR CYLINDER
エアーシリンダー
(1)
8 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(2)
9 E9558-725-0A0 R BANK UP DETECTOR CABLE ASM.
Ｒ バンク ＵＰ 検出ケ−ブル組
(1)
10 SL-6083092-TN SCREW
座金付き六角穴ボルト
(4)
11
#01
E2752-721-0A0 LIFTER SUPPORT R ASM.
リフタ−サポ−ト Ｒ 組
1
12
#02
E2735-725-0A0 LIFTER SUPPORT R ASM.(E)
リフタ−サポ−ト Ｒ 組（Ｅ）
1
13
#01
E2752-721-000 LIFTER SUPPORT R
リフターサポート Ｒ
(1)
14
#02
E2735-725-000 LIFTER SUPPORT R(E)
リフターサポート Ｒ（Ｅ）
(1)
15 SB-8160002-00 BEARING
ころがり軸受
(2)
16 SM-6041002-TN BOLT
六角穴ボルト
(8)
17 PA-5007501-00 AIR CYLINDER
エアーシリンダー
(1)
18 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(2)
19 SL-6083092-TN SCREW
座金付き六角穴ボルト
(4)
20 SL-6082592-TN BOLT
座金付き六角穴ボルト
4
21
#01
E2754-721-0A0 BANK LIFTER L ASM.
バンクリフタ− Ｌ 組
1
22
#02
E2736-725-0A0 BANK LIFTER L ASM.(E)
バンクリフタ− Ｌ 組（Ｅ）
1
23
#01
E2754-721-000 BANK LIFTER L
バンクリフター Ｌ
(1)
24
#02
E2736-725-000 BANK LIFTER L(E)
バンクリフター Ｌ（Ｅ）
(1)
25 E2756-721-000 LIFTER CYLINDER SHAFT
リフターシリンダーシャフト
(1)
26 E2757-721-000 LIFTER THRUST COLLER
リフタースラストカラー
(1)
27 SL-6082092-TN BOLT
座金付き六角穴ボルト
(1)
28 E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
(1)
29 E2758-721-000 LIFTER COLLAR
リフターカラー
(1)
30 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(1)
31 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(1)
32 SM-8060552-TP SCREW M6 L=5
止めねじ
(1)
33 E2759-721-000 LIFTER GUIDE SHAFT A
リフターガイドシャフト Ａ
(1)
34 E2761-721-000 BUSH SUPPORT
ブッシュサポート
(1)
35 SL-6062542-TN SCREW
座金付き六角穴ボルト
(2)
36 E2760-721-000 LIFTER GUIDE SHAFT B
リフターガイドシャフト Ｂ
(1)
37
#01
E2755-721-0A0 BANK LIFTER R ASM.
バンクリフタ− Ｒ 組
1
38
#02
E2737-725-0A0 BANK LIFTER R
バンクリフタ− Ｒ 組（Ｅ）
1
39 SM-8060552-TP SCREW M6 L=5
止めねじ
(1)
40
#01
E2755-721-000 BANK LIFTER R
バンクリフター Ｒ
(1)
41
#02
E2737-725-000 BANK LIFTER R(E)
バンクリフター Ｒ（Ｅ）
(1)
42 E2756-721-000 LIFTER CYLINDER SHAFT
リフターシリンダーシャフト
(1)
43 E2757-721-000 LIFTER THRUST COLLER
リフタースラストカラー
(1)
44 SL-6082092-TN BOLT
座金付き六角穴ボルト
(1)
45 E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
(1)
46 E2758-721-000 LIFTER COLLAR
リフターカラー
(1)
47 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(1)
48 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(1)
49 E2760-721-000 LIFTER GUIDE SHAFT B
リフターガイドシャフト Ｂ
(1)
50 E2759-721-000 LIFTER GUIDE SHAFT A
リフターガイドシャフト Ａ
(1)
51 E2761-721-000 BUSH SUPPORT
ブッシュサポート
(1)
52 SL-6062542-TN SCREW
座金付き六角穴ボルト
(2)
- 155 -

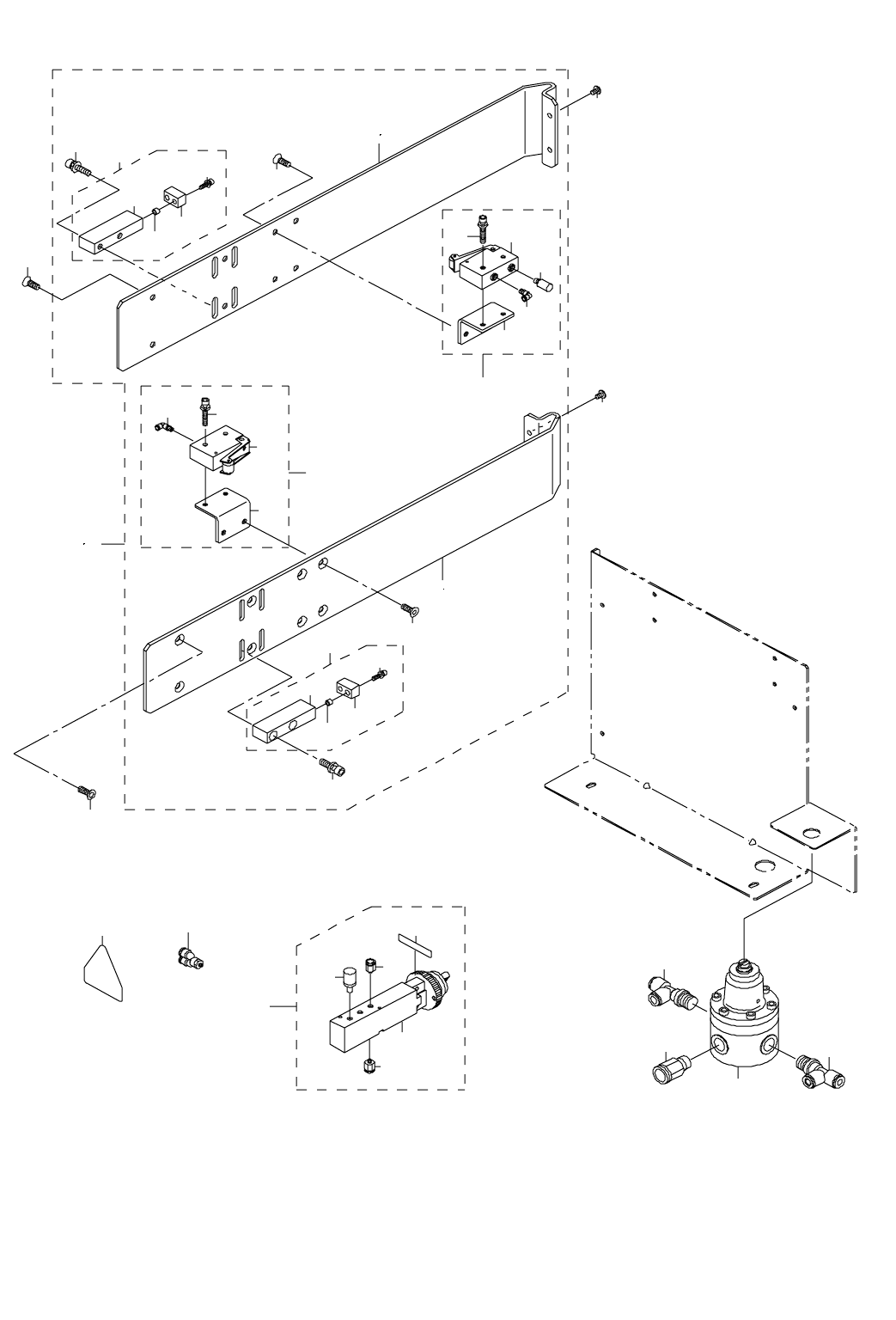

78.TROLLEY CHANGER TABLE MECHANISM R COMPONENTS (2)
