- 16 1 - 8 1 .SP AR E C HA NG E R TA BL E C OM PO NE N TS (2 ) スペア交換台関係（２） 3 4 5 6 7 8 64 6 4 63 5 9 9 12 54 13 13 27 16 30 31 20 32 22 23 24 25 14 15 18 19 17 28 29 33 35 21 34 36 37 44 41 42 40 46 45 39 48 47 49 50 52 …
- 160 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2600-725-0A0 FEEDER BANK SUB ASM.
フィ−ダバンクサブ組
1
2 E2601-721-0B0 FEEDER BANK SUB ASM.
フィ−ダバンク結合
(1)
3 E2601-721-000 FEEDER BANK
フィーダバンク
(1)
4 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュ Ａ
(2)
5 E2606-725-000 PLATE STAND L
プレートスタンド Ｌ
(1)
6 E2605-725-000 PLATE STAND R
プレートスタンド Ｒ
(1)
7 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
8 E2603-725-000 FIXING PLATE
フィクシングプレート
(1)
9 SL-6041292-TN SCREW
座金付き六角穴ボルト
(5)
10 E2606-721-000 LOCK SHAFT
ロックシャフト
(1)
11 SL-6031242-TN SCREW
座金付き六角穴ボルト
(9)
12 PS-0400142-KH SPRING PIN 4X14
スプリングピン ４ Ｘ １４
(3)
13 E2607-721-000 FIXING PLATE B
フィクシングプレート Ｂ
(1)
14 E2610-725-000 LOCK SCREW
ロックスクリュウ
(7)
15 E2608-721-000 PLATE SUPPORT
プレートサポート
(4)
16 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(8)
17 SL-6031292-TN BOLT
座金付き六角穴ボルト
(12)
18 E2609-721-000 BANK LOCATE PIN A
バンクロケートピン Ａ
(1)
19 E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
(1)
20 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(2)
21 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
22 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
23 E2611-721-000 POSITION LABEL A
ポジションラベル Ａ
(1)
24 E2604-725-000 NUMBER PLATE
ナンバープレート
(1)
25 SM-4030501-SN SCREW M3 L=5
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(5)
26 E2601-725-0A0 MARK ASM.
マ−ク組
(2)
27 E2601-725-000 MARK
マーク
(1)
28 E2602-725-000 MARK BASE
マークベース
(1)
29 SL-6051292-TN BOLT
座金付き六角穴ボルト
(1)
- 161 -

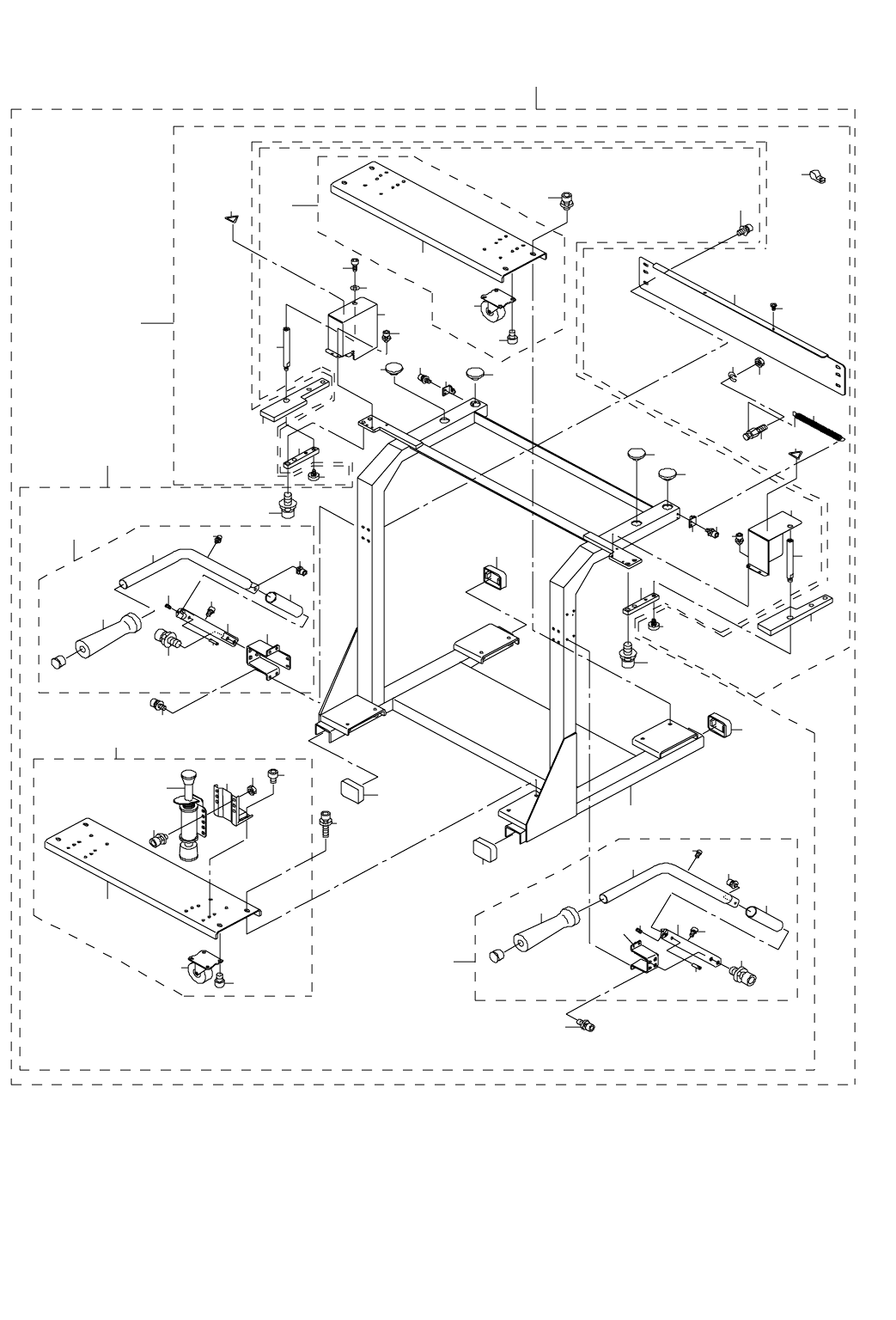

81.SPARE CHANGER TABLE COMPONENTS (2)
スペア交換台関係（２）
3
4
5
6
7
8
64
6
4
63
5
9
9
12
54
13
13
27
16
30
31
20
32
22
23
24
25
14
15
18
19
17
28
29
33
35
21
34
36
37
44
41
42
40
46
45
39
4847
49
50
52
52
53
53
53
53
58
59
51
62
60
61
65
38
58
2
43
1
10
38
38
66
26
57
11
55
55
55
55
56
67
67
- 162 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2701-721-0A0 FLOOR TROLLEY ASM. (ST)
フロアトロリ−組（ＳＴ）
1
2 E2701-721-0B0 FLOOR TROLLEY SUB ASM. (ST)
フロアトロリ−サブ組（ＳＴ）
(1)
3 E2701-721-000 TROLLEY FRAME (ST)
トロリーフレーム （ＳＴ）
(1)
4 E2702-721-000 TROLLEY STOPPER PLATE
トロリーストッパープレート
(2)
5 SL-6082042-TN BOLT
座金付き六角穴ボルト
(4)
6 E2703-721-000 TROLLEY SHAFT トロリーシャフト (2)
7 E2704-721-000 TROLLEY COVER L
トロリーカバー Ｌ
(1)
8 E2705-721-000 TROLLEY COVER R
トロリーカバー Ｒ
(1)
9 SL-6040892-TN BOLT
座金付き六角穴ボルト
(6)
10 SM-6082002-TN SCREW M8 L=20
六角穴ボルト Ｍ ８ Ｌ ＝２０
(2)
11 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
12 E2707-721-000 SP HOLDER B
ＳＰ ホルダ Ｂ
(1)
13 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
14 E2721-721-0A0 TROLLEY HANDLE L ASM.
トロリ−ハンドル Ｌ 組
(1)
15 E2721-721-000 TROLLEY HANDLE
トロリーハンドル
(1)
16 E2722-721-000 HANDLE GRIP
ハンドルグリップ
(1)
17 SL-6040642-TN BOLT
座金付き六角穴ボルト
(1)
18 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
19 E2723-721-000 HANDLE SLIDER ハンドルスライダー (1)
20 E2724-721-000 HANDLE SHAFT L
ハンドルシャフト Ｌ
(1)
21 SL-6040642-TN BOLT
座金付き六角穴ボルト
(1)
22 E2725-721-000 HANDLE PIN
ハンドルピン
(1)
23 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
24 E2727-721-000 HANDLE PLATE
ハンドルプレート
(1)
25 SL-6082092-TN BOLT
座金付き六角穴ボルト
(2)
26 E2721-721-AA0 TROLLEY HANDLE R ASM.
トロリ−ハンドル Ｒ 組
(1)
27 E2721-721-000 TROLLEY HANDLE
トロリーハンドル
(1)
28 E2722-721-000 HANDLE GRIP
ハンドルグリップ
(1)
29 SL-6040642-TN BOLT
座金付き六角穴ボルト
(1)
30 SM-6030602-TN HEX SCREW M3 X 6 六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６ (1)
31 E2723-721-000 HANDLE SLIDER
ハンドルスライダー
(1)
32 E2726-721-000 HANDLE SHAFT R
ハンドルシャフト Ｒ
(1)
33 SL-6040642-TN BOLT
座金付き六角穴ボルト
(1)
34 E2725-721-000 HANDLE PIN
ハンドルピン
(1)
35 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
36 E2727-721-000 HANDLE PLATE
ハンドルプレート
(1)
37 SL-6082092-TN BOLT
座金付き六角穴ボルト
(2)
38 SL-6051492-TN BOLT
座金付き六角穴ボルト
(14)
39 E2708-721-0A0 CASTER PLATE F ASM.
キャスタ−プレ−ト Ｆ 組
(1)
40 E2708-721-000 CASTER PLATE
キャスタープレート
(1)
41 E2709-721-000 TROLLEY CASTER
トロリーキャスター
(2)
42 SM-6060802-TN BOLT
六角穴ボルト
(8)
43 E2708-721-AA0 CASTER PLATE R ASM. キャスタ−プレ−ト Ｒ 組 (1)
44 E2708-721-000 CASTER PLATE
キャスタープレート
(1)
45 E2742-721-000 TROLLEY CASTER (ZN)
トロリーキャスター（ＺＮ）
(2)
46 SM-6060802-TN BOLT
六角穴ボルト
(8)
47 E2710-721-000 STOPPER ATTACHMENT
ストッパーアタッチメント
(2)
48 SM-6060802-TN BOLT
六角穴ボルト
(8)
49 E2711-721-000 TROLLEY STOPPER
トロリーストッパー
(2)
50 SL-6061242-TN BOLT
座金付き六角穴ボルト
(8)
51 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(8)
52 SL-6062592-TN SCREW
座金付き六角穴ボルト
(8)
53 E2712-721-000 TROLLEY CAP
トロリーキャップ
(4)
54 E2713-721-000 SP HOLDER C
ＳＰ ホルダ Ｃ
(1)
55 E2714-721-000 TROLLEY RUBBER B
トロリーラバー Ｂ
(4)
56 E2731-721-0A0 TROLLEY UNIT ASM. トロリ−ユニツト組 (1)
57 HX-0015000-0K CABLE CLIP
ケ−ブル クリップ
(1)
58 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
(6)
59 E2733-721-000 SP HOLDER A
ＳＰ ホルダ Ａ
(2)
60 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(2)
61 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(2)
62 E2734-721-000 BANK SPRING
バンクスプリング
(2)
63 E2735-721-000 BANK PLATE L
バンクプレート Ｌ
(1)
64 E2736-721-000 BANK PLATE R
バンクプレート Ｒ
(1)
65 E2737-721-000 BRACKET COVER
ブラケットカバー
(1)
66 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
67 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
(2)
