KE-750_KE-760-Rev07PDFA - 第168页
- 16 3 - 8 2 .SP AR E C HA NG E R TA BL E C OM PO NE N TS (3 ) スペア交換台関係（３） 7 5 2 18 8 16 19 11 20 12 10 21 23 13 22 15 A 17 14 A 1 3 3 9 4 6 24 25
- 162 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2701-721-0A0 FLOOR TROLLEY ASM. (ST)
フロアトロリ−組（ＳＴ）
1
2 E2701-721-0B0 FLOOR TROLLEY SUB ASM. (ST)
フロアトロリ−サブ組（ＳＴ）
(1)
3 E2701-721-000 TROLLEY FRAME (ST)
トロリーフレーム （ＳＴ）
(1)
4 E2702-721-000 TROLLEY STOPPER PLATE
トロリーストッパープレート
(2)
5 SL-6082042-TN BOLT
座金付き六角穴ボルト
(4)
6 E2703-721-000 TROLLEY SHAFT トロリーシャフト (2)
7 E2704-721-000 TROLLEY COVER L
トロリーカバー Ｌ
(1)
8 E2705-721-000 TROLLEY COVER R
トロリーカバー Ｒ
(1)
9 SL-6040892-TN BOLT
座金付き六角穴ボルト
(6)
10 SM-6082002-TN SCREW M8 L=20
六角穴ボルト Ｍ ８ Ｌ ＝２０
(2)
11 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
12 E2707-721-000 SP HOLDER B
ＳＰ ホルダ Ｂ
(1)
13 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
14 E2721-721-0A0 TROLLEY HANDLE L ASM.
トロリ−ハンドル Ｌ 組
(1)
15 E2721-721-000 TROLLEY HANDLE
トロリーハンドル
(1)
16 E2722-721-000 HANDLE GRIP
ハンドルグリップ
(1)
17 SL-6040642-TN BOLT
座金付き六角穴ボルト
(1)
18 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
19 E2723-721-000 HANDLE SLIDER ハンドルスライダー (1)
20 E2724-721-000 HANDLE SHAFT L
ハンドルシャフト Ｌ
(1)
21 SL-6040642-TN BOLT
座金付き六角穴ボルト
(1)
22 E2725-721-000 HANDLE PIN
ハンドルピン
(1)
23 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
24 E2727-721-000 HANDLE PLATE
ハンドルプレート
(1)
25 SL-6082092-TN BOLT
座金付き六角穴ボルト
(2)
26 E2721-721-AA0 TROLLEY HANDLE R ASM.
トロリ−ハンドル Ｒ 組
(1)
27 E2721-721-000 TROLLEY HANDLE
トロリーハンドル
(1)
28 E2722-721-000 HANDLE GRIP
ハンドルグリップ
(1)
29 SL-6040642-TN BOLT
座金付き六角穴ボルト
(1)
30 SM-6030602-TN HEX SCREW M3 X 6 六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６ (1)
31 E2723-721-000 HANDLE SLIDER
ハンドルスライダー
(1)
32 E2726-721-000 HANDLE SHAFT R
ハンドルシャフト Ｒ
(1)
33 SL-6040642-TN BOLT
座金付き六角穴ボルト
(1)
34 E2725-721-000 HANDLE PIN
ハンドルピン
(1)
35 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
36 E2727-721-000 HANDLE PLATE
ハンドルプレート
(1)
37 SL-6082092-TN BOLT
座金付き六角穴ボルト
(2)
38 SL-6051492-TN BOLT
座金付き六角穴ボルト
(14)
39 E2708-721-0A0 CASTER PLATE F ASM.
キャスタ−プレ−ト Ｆ 組
(1)
40 E2708-721-000 CASTER PLATE
キャスタープレート
(1)
41 E2709-721-000 TROLLEY CASTER
トロリーキャスター
(2)
42 SM-6060802-TN BOLT
六角穴ボルト
(8)
43 E2708-721-AA0 CASTER PLATE R ASM. キャスタ−プレ−ト Ｒ 組 (1)
44 E2708-721-000 CASTER PLATE
キャスタープレート
(1)
45 E2742-721-000 TROLLEY CASTER (ZN)
トロリーキャスター（ＺＮ）
(2)
46 SM-6060802-TN BOLT
六角穴ボルト
(8)
47 E2710-721-000 STOPPER ATTACHMENT
ストッパーアタッチメント
(2)
48 SM-6060802-TN BOLT
六角穴ボルト
(8)
49 E2711-721-000 TROLLEY STOPPER
トロリーストッパー
(2)
50 SL-6061242-TN BOLT
座金付き六角穴ボルト
(8)
51 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(8)
52 SL-6062592-TN SCREW
座金付き六角穴ボルト
(8)
53 E2712-721-000 TROLLEY CAP
トロリーキャップ
(4)
54 E2713-721-000 SP HOLDER C
ＳＰ ホルダ Ｃ
(1)
55 E2714-721-000 TROLLEY RUBBER B
トロリーラバー Ｂ
(4)
56 E2731-721-0A0 TROLLEY UNIT ASM. トロリ−ユニツト組 (1)
57 HX-0015000-0K CABLE CLIP
ケ−ブル クリップ
(1)
58 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
(6)
59 E2733-721-000 SP HOLDER A
ＳＰ ホルダ Ａ
(2)
60 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(2)
61 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(2)
62 E2734-721-000 BANK SPRING
バンクスプリング
(2)
63 E2735-721-000 BANK PLATE L
バンクプレート Ｌ
(1)
64 E2736-721-000 BANK PLATE R
バンクプレート Ｒ
(1)
65 E2737-721-000 BRACKET COVER
ブラケットカバー
(1)
66 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
67 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
(2)
- 163 -

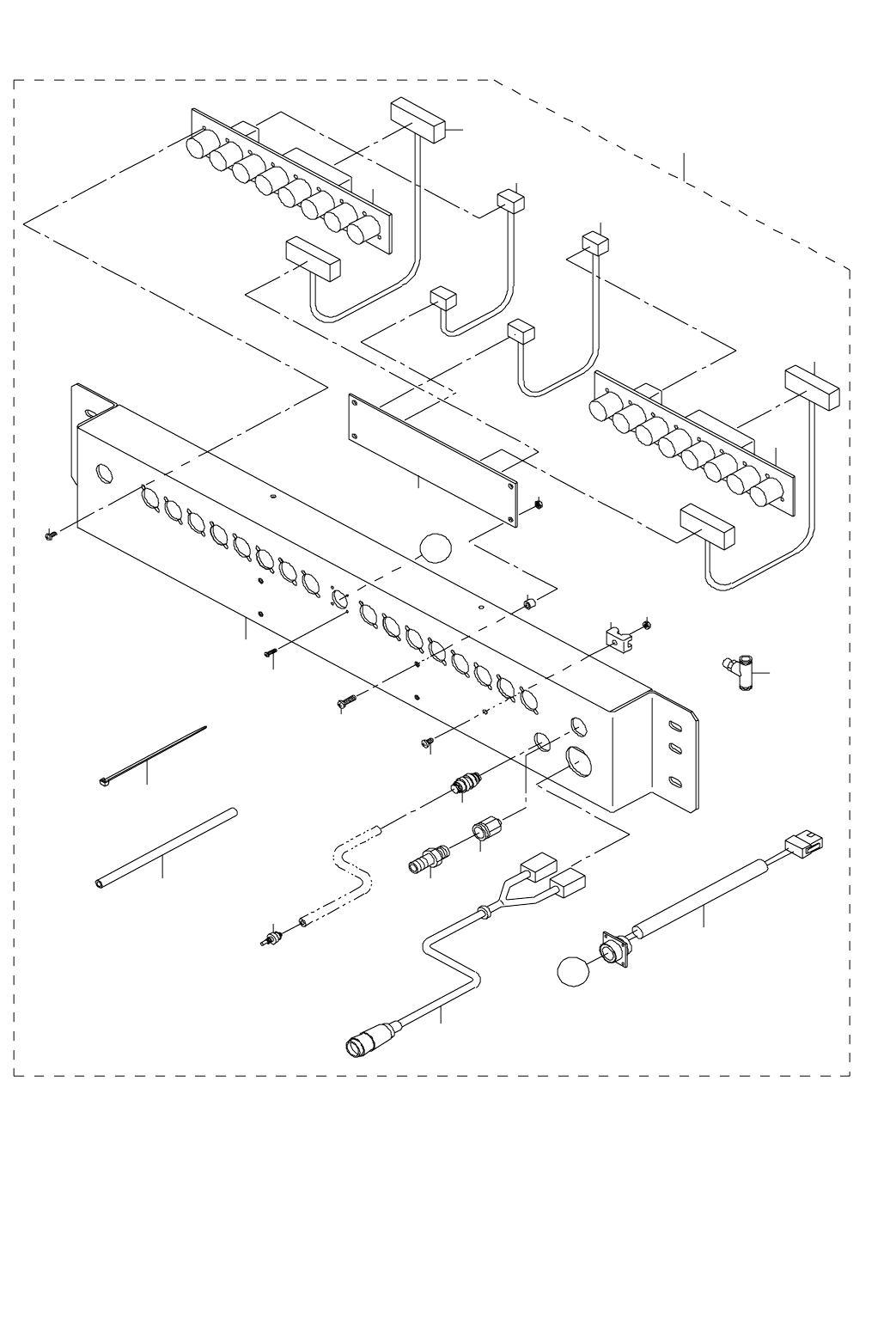

82.SPARE CHANGER TABLE COMPONENTS (3)
スペア交換台関係（３）
7
5
2
18
8
16
19
11
20
12
10
21
23
13
22
15
A
17
14
A
1
3
3
9
4
6
24
25
- 164 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2641-725-0A0 CONNECTOR BRACKET ASM.
コネクタブラケット組
1
2 E2641-721-000 CONNECTOR BRACKET
コネクターブラケット
(1)
3 E8615-715-0A0 FEEDER BANK CIRCUIT BOARD ASM.
フィ−ダバンク基板組
(2)
4 E8618-721-0A0 FEEDER I/F BOARD ASM.
フィ−ダ Ｉ／Ｆ基板組
(1)
5 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
(16)
6 SM-4031201-SC SCREW M3 X 12
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(4)
7 B4011-210-000 SPACER
基板スペ−サ
(4)
8 NM-6030003-SC NUT M3
六角ナット Ｍ ３
(1)
9 E9378-721-0A0 FEEDER BANK CABLE 5 ASM
フィ−ダバンクケ−ブル５組
(1)
10 E9379-721-0A0 FEEDER BANK CABLE 6 ASM.
フィ−ダバンクケ−ブル６組
(1)
11 E9384-721-0A0 FEEDER BANK DC CABLE 5 ASM.
フィ−ダバンク ＤＣ ケ−ブル５組
(1)
12 E9385-721-0A0 FEEDER BANK DC CABLE 6 ASM.
フィ−ダバンク ＤＣ ケ−ブル６組
(1)
13 E9388-725-0A0 FEEDER BANK RELAY CABLE 3 ASM.
フィ−ダバンク中継ケ−ブル３組
(1)
14 E9395-721-0A0 IC FULL RELAY CABLE 3 ASM.
ＩＣ ＦＵＬＬ 中継ケ−ブル３組
(1)
15 SM-4020801-SC SCREW M2 X 8
なべ小ねじ Ｍ ２ Ｌ ＝８
(4)
16 HX-0029400-00 FIXED BASE
固定ベース
(1)
17 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
18 NM-6030003-SC NUT M3
六角ナット Ｍ ３
(1)
19 PJ-3010651-06 KNIFE UNION
メスユニオン
(2)
20 E2904-700-000 SOCKET
ソケット
(2)
21 PJ-2300061-00 UNION 06
隔壁用ユニオン ０６
(1)
22 PJ-3050600-04 TEE
チ−ズ
(1)
23 PJ-0320090-05 NIPPLE
エアカプラニップル
(1)
24 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
(1.3)
25 EA-9500B01-00 CABLE BAND
束線バンド
(4)
