KE-750_KE-760-Rev07PDFA - 第178页
- 17 3 - 8 7.OP T I ON C OM PO NE N TS オプション関係 1 5 4 6 9 8 12 10 11 16 17 2 3 18 19 20 21 14 15 22 13 32 35 27 29 27 30 30 28 41 25 26 7 33 34 36 38 39 40 26 31 29 42 43 44 46 45 48 52 49 53 49 53 48 52 23 24 37 41 50 54…
- 172 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E9581-725-0B0 AREA SENSOR ASM.
エリアセンサ組
1
2 E9581-725-0A0 F AREA SENSOR CABLE ASM.
Ｆ エリアセンサケ−ブル組
(1)
3 E9582-725-0A0 R AREA SENSOR CABLE ASM.
Ｒ エリアセンサケ−ブル組
(1)
4 E9590-725-0A0 R AREA SENSOR TRUNK CABLE ASM.
Ｒ エリアセンサ中継ケ−ブル組
(1)
5 SL-6041242-TN BOLT
座金付き六角穴ボルト
(8)
6 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(8)
7 HX-0029400-00 FIXED BASE
固定ベース
(4)
8 SL-6041042-TN BOLT
座金付き六角穴ボルト
(4)
- 173 -

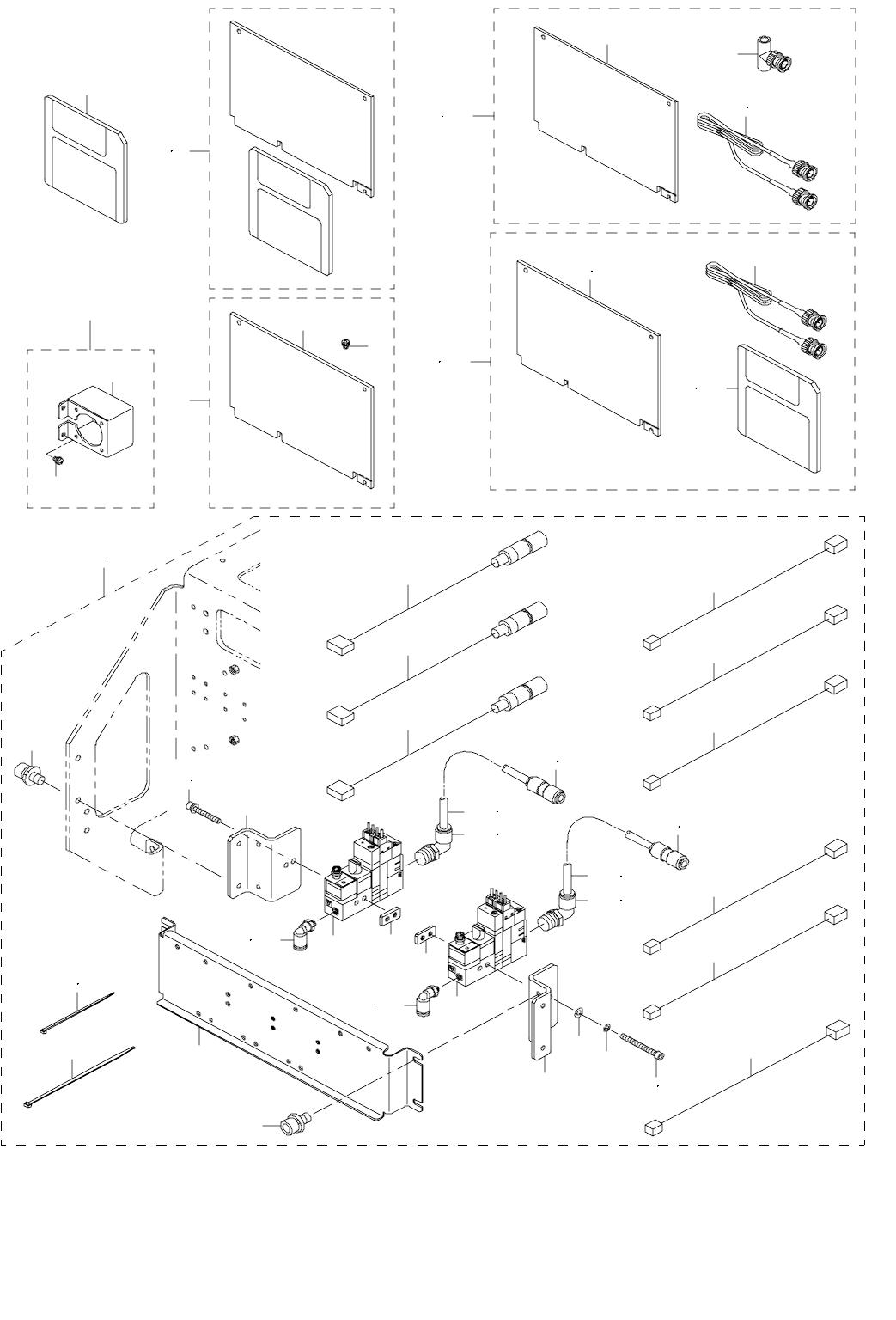

87.OPTION COMPONENTS
オプション関係
1
5
4
6
9
8
12
10 11
16 17
2 3
18 19
20 21
14 15
22
13
32
35
27
29
27
30
30
28
41
25
26
7
33
34
36
38
39
40
26 31
29
42
43
44
46
45
48
52
49 53
49 53
48 52
23 24
37
41
50
54
50 54
47 51
47
51
- 174 -
NOTE( 注記 ) #01....FOR 750 ７５０用
#02....FOR 760 ７６０用
#03....FOR 750(RIGHT SIDE) ７５０（右側）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E4861-725-0A0 CONVERT DISK ASM.
生産プログラムコンバ−トディスク組
1
2 E6021-721-0A0 HLC SYSTEM ASM.(ST)
ＨＬＣ システム組（ＳＴ）
1
3 E6022-721-0A0 HLC SYSTEM ASM.(JE)
ＨＬＣ システム組（ＪＥ）
1
4 E6051-725-0A0 ARCNET PCB A ASM.(MAIN UNIT)
ＡＲＣＮＥＴ 基板総組（本体用）
1
5 E8651-715-AA0 ARCNET PCB A ASM.(HLC)
ＡＲＣＮＥＴ 基板 Ａ 組（ＨＬＣ）
(1)
6 SL-4030691-SC SCREW M3X6 なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６ (1)
7 E1021-725-0A0 ANGLE BRACKET ASM.
スメマライトアングルブラケット組
1
8 E1021-725-000 ANGLE BRACKET
スメマライトアングルブラケット
(1)
9 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
10 E7000-725-AA0 HLC PACKAGE(CABLE 5M)
ＨＬＣ パッケ−ジ（ケ−ブル ５ Ｍ）
1
11 E7000-725-BA0 HLC PACKAGE(CABLE 20M)
ＨＬＣ パッケ−ジ（ケ−ブル ２０ Ｍ）
1
12 E8651-715-AA0 ARCNET PCB A ASM.(HLC)
ＡＲＣＮＥＴ 基板 Ａ 組（ＨＬＣ）
(1)
13 HK-0458000-2A CONNECTOR
コネクタ
(1)
14 E9572-715-0A0 ANET I/F CABLE M ASM.
ＡＮＥＴ Ｉ ／ Ｆ ケ−ブル Ｍ 組
(1)
15 E9573-715-0A0 ANET I/F CABLE L ASM.
ＡＮＥＴ Ｉ ／ Ｆ ケ−ブル Ｌ 組
(1)
16 E4871-725-0A0 GATEWAY SYSTEM ASM.(JAPANESE)
ゲ−トウェイシステム組（日本語版）
1
17 E4872-725-0A0 GATEWAY SYSTEM ASM.(ENGLISH)
ゲ−トウェイシステム組（英語版）
1
18 E4871-725-0B0 GATEWAY DISK ASM.(JAPANESE)
ゲ−トウェイディスク組（日本語版）
(1)
19 E4872-725-0B0 GATEWAY DISK ASM.(ENGLISH)
ゲ−トウェイディスク組（英語版）
(1)
20 E8651-715-AA0 ARCNET PCB A ASM.(HLC)
ＡＲＣＮＥＴ 基板 Ａ 組（ＨＬＣ）
(1)
21 E6051-725-0A0 ARCNET PCB ASM.(MAIN UNIT)
ＡＲＣＮＥＴ 基板総組（本体用）
(1)
22 E9573-715-0A0 ANET I/F CABLE L ASM.
ＡＮＥＴ Ｉ ／ Ｆ ケ−ブル Ｌ 組
(1)
23
#01
E7910-725-0A0 KE-750 NO BLOW ADSORPTION PARTS ASM
ＫＥ ７５０ノンブロー吸着部品組
1
24
#02
E7910-725-0B0 KE-760 NO BLOW ADSORPTION PARTS ASM
ＫＥ ７６０ノンブロー吸着部品組
1
25
#01
SL-6043092-TN BOLT
座金付き六角穴ボルト
(2)
26
#02
SL-6043092-TN BOLT
座金付き六角穴ボルト
(4)
27 E7911-725-0A0 EJECTOR UNIT
エジェクタユニット
(2)
28 E7912-725-000 AIR MOUNT PLATE
エアマウントプレート
(1)
29 E7913-725-000 EJECTOR BRACKET A
エジェクタブラケット Ａ
(2)
30 E7914-725-000 EJECTOR BRACKET B エジェクタブラケット Ｂ (2)
31
#03
SM-6045052-TN BOLT M4 L=50
六角穴ボルト Ｍ ４ Ｌ ＝５０
(2)
32 E9811-725-0A0 Z PRESSURE SENSOR CABLE L ASM
Ｚ 圧力センサケーブル Ｌ 組
(1)
33
#01
E9812-725-0A0 Z PRESSURE SENSOR CABLE C ASM
Ｚ 圧力センサケーブル Ｃ 組
(1)
34 E9813-725-0A0 Z PRESSURE SENSOR CABLE R ASM
Ｚ 圧力センサケーブル Ｒ 組
(1)
35 E9814-725-0A0 Z VACUUM CABLE ASM L ASM
Ｚ バキュームケーブル Ｌ 組
(1)
36
#01
E9815-725-0A0 Z VACUUM CABLE ASM C ASM
Ｚ バキュームケーブル Ｃ 組
(1)
37 E9816-725-0A0 Z VACUUM CABLE ASM R ASM
Ｚ バキュームケーブル Ｒ 組
(1)
38 E9817-725-0A0 Z BLOW CABLE L ASM
Ｚ ブローケーブル Ｌ 組
(1)
39
#01
E9818-725-0A0 Z BLOW CABLE C ASM
Ｚ ブローケーブル Ｃ 組
(1)
40 E9819-725-0A0 Z BLOW CABLE R ASM
Ｚ ブローケーブル Ｒ 組
(1)
41 SL-6040892-TN BOLT
座金付き六角穴ボルト
(8)
42
#01
WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(2)
43 #01 WP-0430801-SC WASHER 4.3X9X0.8 平座金 ４．３ Ｘ ９ Ｘ ０．８ (2)
44
#01
EA-9500B01-00 CABLE BAND
束線バンド
(28)
45 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(10)
46
#02
EA-9500B01-00 CABLE BAND
束線バンド
(22)
47
#02
BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
(0.5)
48
#01
PJ-3040652-01 ELBOW UNION 6XPT1/4
エルボユニオン
(3)
49
#01
PJ-3040405-04 ELBOW UNION
エルボユニオン
(3)
50
#01
PJ-3030600-01 STRAIGHT UNION
ストレ−ト ユニオン
(3)
51
#01
BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
(0.8)
52
#02
PJ-3040652-01 ELBOW UNION 6XPT1/4
エルボユニオン
(2)
53
#02
PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
54
#02
PJ-3030600-01 STRAIGHT UNION
ストレ−ト ユニオン
(2)
