- 23 - 12 . S AFE TY CI RC UI T U NI T (C E) 安全回路ユニット（ＣＥ） T2 2 T2 1 T2 0 T1 9 T1 8 T1 7 T1 6 T1 5 T1 4 T1 3 T1 2 T1 1 T1 0 T9 T8 T7 T6 T5 T4 T3 T2 T1 K1 4 K1 3 K1 2 K1 1 K1 0 K9 K8 K 7 K6 K5 K4 K3 K2 K1 SR 3 4 5 6 13 7 8…
- 22 -
NOTE( 注記 ) #01....FOR 750CE ７５０ ＣＥ 用
#02....FOR 760CE ７６０ ＣＥ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E9269-725-AA0 LZ MOTOR CABLE ASM.
ＬＺ モ−タケ−ブル組
1
2 E9270-725-AA0 CZ MOTOR CABLE ASM.
ＣＺ モ−タケ−ブル組
1
3 E9271-725-AA0 RZ MOTOR CABLE ASM.
ＲＺ モ−タケ−ブル組
1
4 E9272-725-AA0 MOTOR CABLE ASM.
Ｌθ モ−タケ−ブル組
1
5 E9273-725-AA0 MOTOR CABLE ASM.
Ｃθ モ−タケ−ブル組
1
6 E9274-725-AA0 MOTOR CABLE ASM.
Ｒθ モ−タケ−ブル組
1
7 E9275-725-AA0 MOTOR ENCODER CABLE ASM.
ＬＺθ モ−タエンコ−ダケ−ブル組
1
8
#01
E9276-725-AA0 MOTOR ENCODER CABLE ASM.
ＣＺθ モ−タエンコ−ダケ−ブル組
1
9 E9277-725-AA0 MOTOR ENCODER CABLE ASM.
ＲＺθ モ−タエンコ−ダケ−ブル組
1
10
#01
E9451-725-AA0 OCC LIGHT RELAY CABLE ASM.
ＯＣＣ ライト中継ケ−ブル組
1
11
#01
E9452-725-AA0 OCC RELAY CABLE ASM.
ＯＣＣ カメラ中継ケ−ブル２組
1
12
#01
E9458-725-AA0 BOC LIGHT RELAY CABLE ASM.
ＢＯＣ ライト中継ケ−ブル組
1
13
#01
E9296-725-AA0 DRIVER FG CABLE 1 ASM.
Ｚθ ドライバ ＦＧ ケ−ブル１組
1
14
#01
E9297-725-AA0 DRIVER FG CABLE 2 ASM.
θ ドライバ ＦＧ ケ−ブル２組
1
15 E9515-725-0A0 F OPEN SET SW RELAY CABLE ASM.
Ｆ オ−プンセット ＳＷ 中継ケ−ブル組
1
16 E9520-725-0A0 R OPEN SET SW RELAY CABLE ASM.
Ｒ カバ−オ−プンセット ＳＷ 中継ケ−ブル組
1
17 E9522-725-0A0 HOD RELAY CABLE 2 ASM.
安全ユニット ＨＯＤ 中継ケ−ブル２組
1
18 E9524-725-0A0 SW RELAY CABLE ASM.
Ｆ エマ−ジェンシ− ＳＷ 中継ケ−ブル組
1
19 E9526-725-0A0 SW RELAY CABLE ASM.
Ｒ エマ−ジェンシ− ＳＷ 中継ケ−ブル組
1
20 E9527-725-0A0 OPERATION PANEL CABLE ASM.
Ｆ 安全ユニットオペパネケ−ブル組
1
21 E9528-725-0A0 OPERATION PANEL CABLE ASM.
Ｒ 安全ユニットオペパネケ−ブル組
1
22 E9549-725-0A0 SCM UNIT FG CABLE ASM.
ＳＣＭ ユニット ＦＧ ケ−ブル組
1
23 E9632-715-G00 ZIPPER TUBE
ジッパーチューブ
0.9
24 E9535-725-0A0 PANEL COMPUTER FG CABLE ASM.
パネルコンピユ−タ ＦＧ ケ−ブル組
1
25 E9536-725-0A0 FDD BRACKET FG CABLE ASM.
ＦＤＤ ブラケット ＦＧ ケ−ブル組
1
26 E9537-725-0A0 COVER RUR FG CABLE ASM.
カバ− ＲＵＲ ＦＧ ケ−ブル組
1
27 E9538-725-0A0 COVER RBR FG CABLE ASM.
カバ− ＲＢＲ ＦＧ ケ−ブル組
1
28 E9539-725-0A0 COVER RBL FG CABLE ASM.
カバ− ＲＢＬ ＦＧ ケ−ブル組
1
29 E9540-725-0A0 LSMEMA FG CABLE ASM.
Ｌ スメマ ＦＧ ケ−ブル組
1
30 E9541-725-0A0 COVER RUL FG CABLE ASM.
カバ− ＲＵＬ ＦＧ ケ−ブル組
1
31 E9542-725-0A0 COVER SBL FG CABLE ASM.
カバ− ＳＢＬ ＦＧ ケ−ブル組
1
32 E9543-725-0A0 COVER RBC FG CABLE ASM.
カバ− ＲＢＣ ＦＧ ケ−ブル組
1
33 E9544-725-0A0 COVER FUR FG CABLE ASM.
カバ− ＦＵＲ ＦＧ ケ−ブル組
1
34 E9545-725-0A0 COVER FBC FG CABLE ASM.
カバ− ＦＢＣ ＦＧ ケ−ブル組
1
35 E9546-725-0A0 COVER SBR FG CABLE ASM.
カバ− ＳＢＲ ＦＧ ケ−ブル組
1
36 E9547-725-0A0 RSMEMA FG CABLE ASM.
Ｒ スメマ ＦＧ ケ−ブル組
1
37 HN-0014900-00 CLAMP FILTER(L)
クランプフィルタ
6
38 HK-0233902-50 GARBAGE CAP
ダストキャップ
1
39 HK-0528905-0B GARBAGE COVER
ダストカバー
1
40 HK-0429901-4A CAP
キャップ
2
41 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
14
42 WT-0430002-KN WASHER M4
歯付き座金 Ｍ ４
18
43 HN-0017900-0D FERRITE CLAMP
フェライトクランプ
2
44 E9548-725-0A0 CTL UNIT FG CABLE ASM.
ＣＴＬ ユニット ＦＧ ケ−ブル組
1
45 HK-0616901-60 GARBAGE CAP
ダストキャップ
1
46
#02
E9436-725-0A0 PRINTER RELAY CABLE 2 ASM.
プリンタ中継ケ−ブル２組
1
47
#02
E9593-725-0A0 BGA,CSP TRUNK CABLE ASM.
ＢＧＡ，ＣＳＰ 中継ケ−ブル組
1
- 23 -

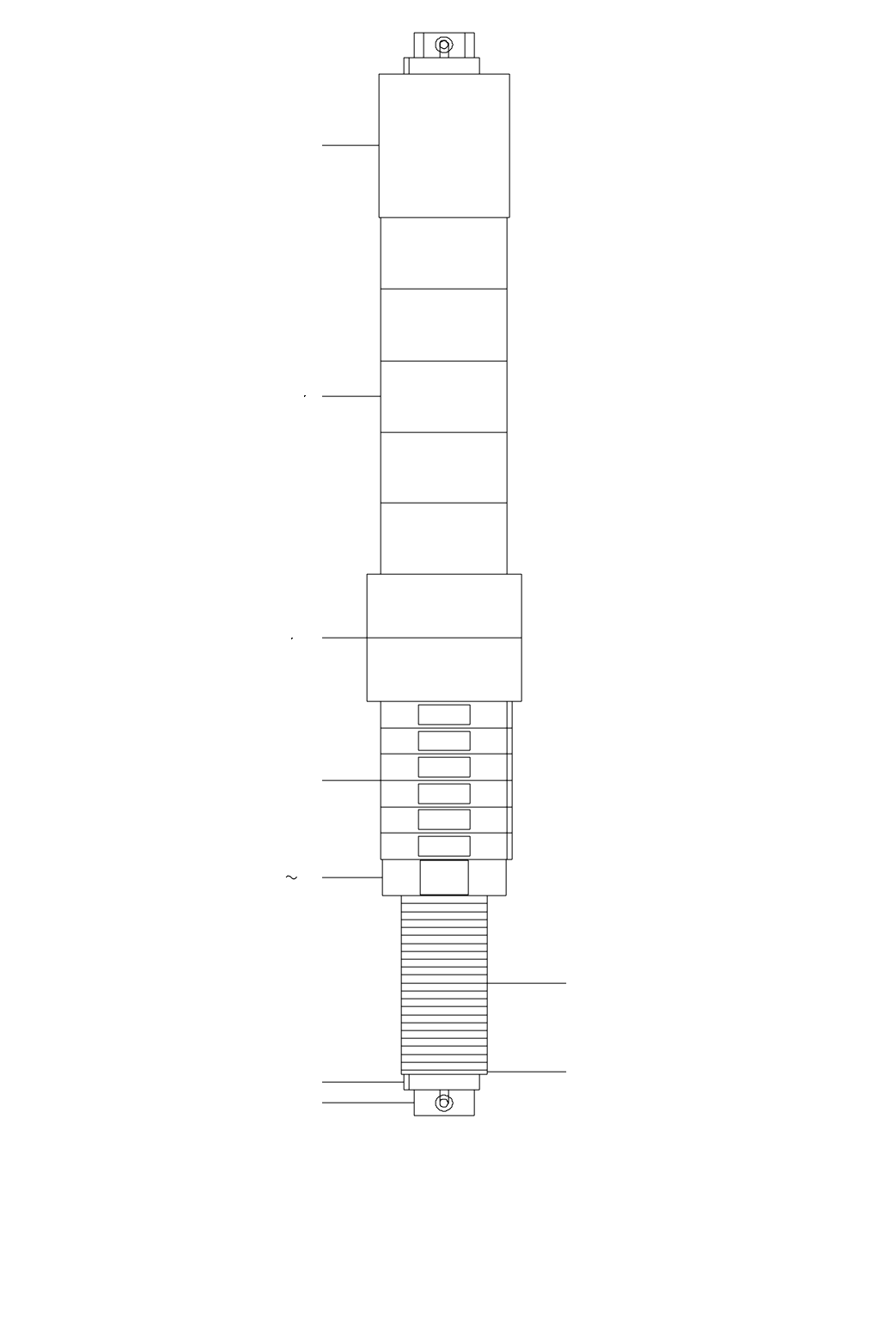

12.SAFETY CIRCUIT UNIT (CE)
安全回路ユニット（ＣＥ）
T22
T21
T20
T19
T18
T17
T16
T15
T14
T13
T12
T11
T10
T9
T8
T7
T6
T5
T4
T3
T2
T1
K14
K13
K12
K11
K10
K9
K8
K7 K6 K5 K4 K3 K2 K1 SR
3
4 5
6 13
7
8
10
2
1
11
12
- 24 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1127-725-000 CARRIER RAIL A (CE)
キャリアレール Ａ（ＣＥ）
1
2 HK-0498900-0D CONNECTOR PARTS
コネクタパーツ
2
3 HB-0011400-00 RELAY
リレー
1
4 HA-0042800-00 ELECTROMAGNETIC SWITCH
電磁開閉器
5
5 HA-0041100-01 COIL SURGE KILLER
コイル サージ キラー
5
6 HB-0012400-00 RELAY
リレー
2
7 E9630-755-000 RERAY UNIT
リレーユニット
6
8 HB-0001000-00 RELAY
リレ−
1
9 HB-0002100-20 RELAY SOCKET
リレ−ソケット
1
10 HB-0002100-10 RELAY HOLOER PYC-A1
リレ−保持金具
2
11 HK-0498500-10 TERMINAL BASE
端子台
22
12 HK-0498900-00 CONECTOR PARTS
コネクタパーツ
1
13 HB-0012400-10 RELAY SOCKET
リレーソケット
2
