- 35 - 1 8 .CO VE R CO MP ON E NT S (6 ) (L ,E ) カバー関係（６） （Ｌ，Ｅ） 3 4 4 5 6 7 8 9 11 12 7 10 10 1 2 13 34 19 20 18 21 22 23 19 20 20 19 19 20 16 14 15 17 24 30 25 27 29 31 28 28 26 30 33 32 36 37 38 41 38 39 44 39 40 41 66…
- 34 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1320-725-0A0 COVER (BOTTOM)ASM.(STA)
カバ−（ボトム）組（ＳＴＡ）
1
2 E1352-725-000 COVER SBR
カバー ＳＢＲ
(1)
3 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(5)
4 E1353-725-000 COVER SBL
カバー ＳＢＬ
(1)
5 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(5)
6 E1351-725-000 COVER FB カバー ＦＢ (1)
7 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(8)
8 E1356-725-000 COVER RBL
カバー ＲＢＬ
(1)
9 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(6)
10 E1354-725-000 COVER RBR
カバー ＲＢＲ
(1)
11 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(6)
12 HX-0029400-00 FIXED BASE
固定ベース
(1)
13 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
14 E1355-725-000 COVER RBC
カバー ＲＢＣ
(1)
15 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(12)
16 E1307-725-0A0 SAFETY COVER ASM.
安全カバ−組
1
17 E1307-725-000 SAFETY COVER F
安全カバー Ｆ
(1)
18 E1308-725-000 SAFETY COVER R
安全カバー Ｒ
(1)
19 E1305-725-000 G SPRING BRACKET BL Ｇ スプリングブラケット ＢＬ (2)
20 SM-0061601-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１６
(6)
21 E1306-725-000 G SPRING BRACKET BR
Ｇ スプリングブラケット ＢＲ
(2)
22 SM-0061601-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１６
(6)
23 E1318-715-000 SAFTY COVER HINGE
安全カバー ヒンジ
(4)
24 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
25 E1304-725-000 SAFTY COVER FRAME
安全カバー フレーム
(4)
26 SM-0061601-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１６
(12)
27 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
(8)
28 SL-6052092-TN SCREW
座金付き六角穴ボルト
(8)
29 400-52911 GAS SPRING FRONT ASM
ガススプリング フロント組
(1)
30 400-52913 GAS SPRING L ASM ガススプリング Ｌ 組 (1)
31 400-52917 BRACKET B(L)
ブラケット Ｂ（Ｌ）
(1)
32 400-52918 WASHER A
ワッシャ Ａ
(4)
33 400-52919 WASHER B
ワッシャ Ｂ
(2)
34 400-52922 STEP PIN
段付ピン
(2)
35 400-52923 GAS SPRING
ガススプリング
(1)
36 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(2)
37 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(2)
38 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
39 400-52915 BRAKCET A
ブラケット Ａ
(1)
40 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
41 400-52914 GAS SPRING R ASM
ガススプリング Ｒ 組
(1)
42 400-52916 BRACKET B(R)
ブラケット Ｂ（Ｒ）
(1)
43 400-52918 WASHER A ワッシャ Ａ (4)
44 400-52919 WASHER B
ワッシャ Ｂ
(2)
45 400-52922 STEP PIN
段付ピン
(2)
46 400-52923 GAS SPRING
ガススプリング
(1)
47 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(2)
48 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(2)
49 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
50 400-52915 BRAKCET A
ブラケット Ａ
(1)
51 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
52 400-52912 GAS SPRING REAR ASM
ガススプリング リア組
(1)
53 400-52913 GAS SPRING L ASM
ガススプリング Ｌ 組
(1)
54 400-52918 WASHER A
ワッシャ Ａ
(4)
55 400-52919 WASHER B
ワッシャ Ｂ
(2)
56 400-52922 STEP PIN 段付ピン (2)
57 400-52923 GAS SPRING
ガススプリング
(1)
58 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(2)
59 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(2)
60 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
61 400-52915 BRAKCET A
ブラケット Ａ
(1)
62 400-52917 BRACKET B(L)
ブラケット Ｂ（Ｌ）
(1)
63 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
64 400-52914 GAS SPRING R ASM
ガススプリング Ｒ 組
(1)
65 400-52918 WASHER A
ワッシャ Ａ
(4)
66 400-52919 WASHER B
ワッシャ Ｂ
(2)
67 400-52922 STEP PIN
段付ピン
(2)
68 400-52923 GAS SPRING
ガススプリング
(1)
69 WS-0510002-KN SPRING WASHER ばね座金 ５．１ Ｘ ９．２ Ｘ １．３ (2)
70 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(2)
71 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
72 400-52915 BRAKCET A
ブラケット Ａ
(1)
73 400-52916 BRACKET B(R)
ブラケット Ｂ（Ｒ）
(1)
74 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
75 400-52920 SENSOR BRKT
センサブラケット
(1)
76 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
77 400-52921 SENSOR BAR
センサバー
(1)
78 SL-6061092-TN SCREW
座金付き六角穴ボルト
(2)
- 35 -

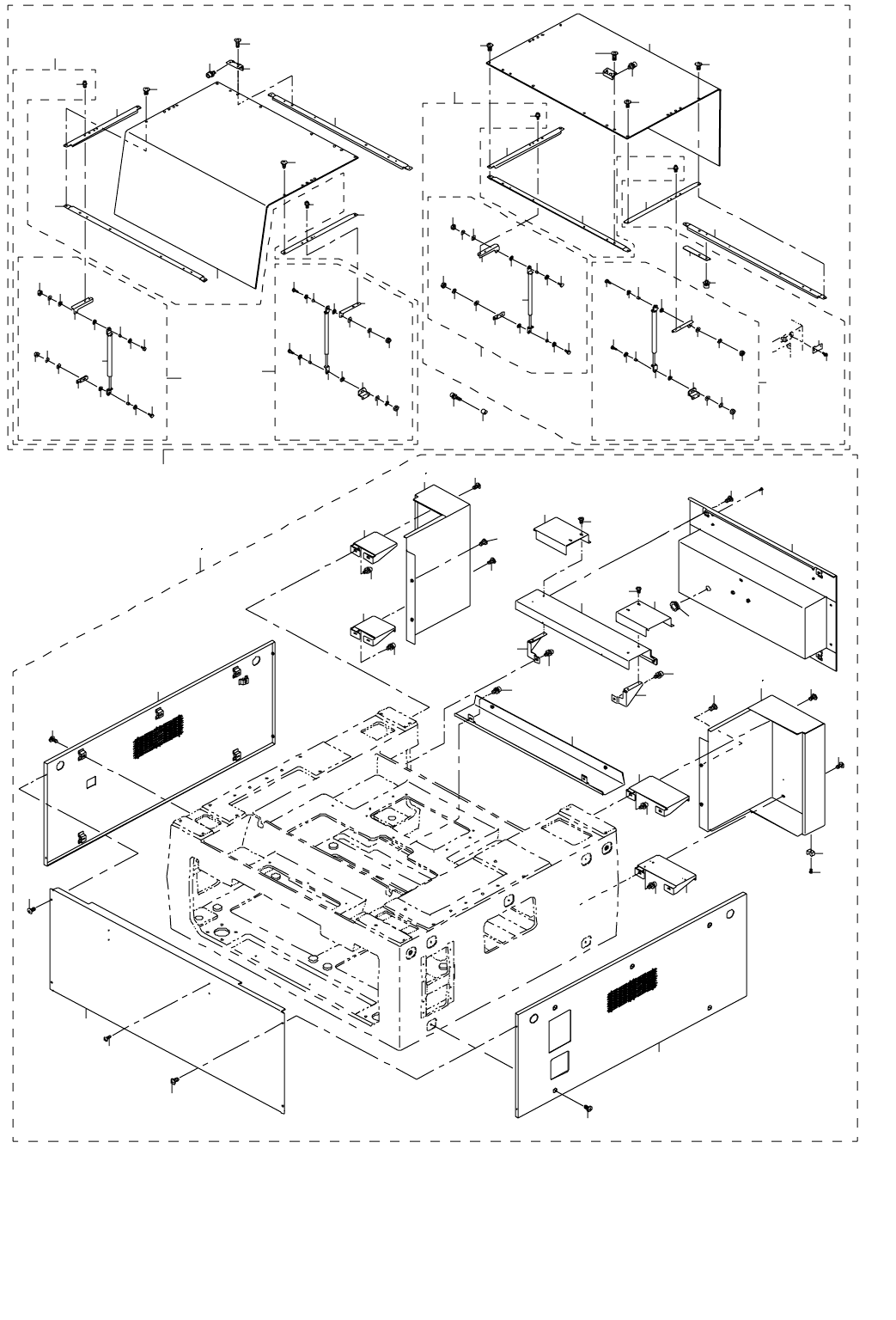

18.COVER COMPONENTS (6)(L,E)
カバー関係（６）（Ｌ，Ｅ）
3
4
4
5
6
7
8 9
11 12
7
10
10
1 2
13
34
19
20
18
21
22
23
19
20
20
19
19
20
16
14
15
17
24
30
25
27
29
31
28
28
26
30
33
32
36
37
38
41
38
39
44
39
40
41
66
45
42
42
45
39
44
44
43
43
46
47
69
91
59
61
62
40
82
82
59
63
83
90
84
50
64
62
63
64
62
68
66
67
65
62
68
67
76
79
72
73
72
73
72
78
76
77
75
72
78
77
80
82
60
71
89
82
83
84
85
87
87
88
44
86
81
91
51
51
52
53
51
58
51
52
53
54
56
57
56
57
55
55
92
93
95
74
94
48
49
88
86
70
35
74
- 36 -
NOTE( 注記 ) #01....FOR 750L,760L ７５０ Ｌ，７６０ Ｌ 用
#02....FOR 750E,760E ７５０ Ｅ，７６０ Ｅ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E1320-725-AA0 COVER (BOTTOM)ASM.(STA)
カバ−（ボトム）組（ＳＴＡ）
1
2 #02 E1474-725-0A0 COVER(BOTTOM)ASM.(STA) カバ−（ボトム）組（ＳＴＡ） 1
3 E1352-725-000 COVER SBR
カバー ＳＢＲ
(1)
4 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(10)
5 E1353-725-000 COVER SBL
カバー ＳＢＬ
(1)
6 E1351-725-000 COVER FB
カバー ＦＢ
(1)
7 SM-0061201-SC SCREW トラスねじ Ｍ ６ Ｌ ＝１２ (4)
8
#01
E1456-725-000 COVER RBL
カバー ＲＢＬ
(1)
9
#02
E1478-725-000 COVER RBL(E)
カバー ＲＢＬ（Ｅ）
(1)
10 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(12)
11
#01
E1454-725-000 COVER RBR
カバー ＲＢＲ
(1)
12 #02 E1477-725-000 COVER RBR(E) カバー ＲＢＲ（Ｅ） (1)
13 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
14 E1355-725-000 COVER RBC
カバー ＲＢＣ
(1)
15 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(8)
16 SM-0051201-SC SCREW
トラスねじ Ｍ ５ Ｌ ＝１２
(4)
17 HX-0022100-00 BUSH 膜付きグロメット (1)
18 E1460-725-000 RBR STAY L
ＲＢＲ ステー Ｌ
(1)
19 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
20 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(8)
21 E1461-725-000 RBR STAY U (L TYPE)
ＲＢＲ ステー Ｕ（Ｌ 仕様）
(1)
22 E1462-725-000 RBL STAY L (L TYPE) ＲＢＬ ステー Ｌ（Ｌ 仕様） (1)
23 E1463-725-000 RBL STAY U (L TYPE)
ＲＢＬ ステー Ｕ（Ｌ 仕様）
(1)
24 SM-0051201-SC SCREW
トラスねじ Ｍ ５ Ｌ ＝１２
(4)
25
#02
E1480-725-000 EXTENSION COVER STAY LOWER(E)
エクステンションカバーステー下（Ｅ）
(1)
26
#02
SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
27 #02 E1481-725-000 EXTENSION COVER STAY UPPER(E) エクステンションカバーステー上（Ｅ） (1)
28
#02
SM-0051001-SC SCREW
トラスねじ Ｍ ５ Ｌ ＝１０
(4)
29
#02
E1482-725-000 COVER STAY R
カバーステー Ｒ
(1)
30
#02
SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
31
#02
E1483-725-000 COVER STAY L
カバーステー Ｌ
(1)
32 #02 E1487-725-000 EXTENSION COVER RR エクステンションカバー ＲＲ (1)
33
#02
E1488-725-000 EXTENSION COVER RL
エクステンションカバー ＲＬ
(1)
34 HX-0029400-00 FIXED BASE
固定ベース
(1)
35 E1307-725-0A0 SAFETY COVER ASM.
安全カバ−組
1
36 E1307-725-000 SAFETY COVER F
安全カバー Ｆ
(1)
37 E1308-725-000 SAFETY COVER R
安全カバー Ｒ
(1)
38 E1305-725-000 G SPRING BRACKET BL Ｇ スプリングブラケット ＢＬ (2)
39 SM-0061601-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１６
(6)
40 E1306-725-000 G SPRING BRACKET BR
Ｇ スプリングブラケット ＢＲ
(2)
41 SM-0061601-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１６
(6)
42 E1318-715-000 SAFTY COVER HINGE
安全カバー ヒンジ
(4)
43 SL-6061292-TN SCREW 座金付き六角穴ボルト (8)
44 E1304-725-000 SAFTY COVER FRAME
安全カバー フレーム
(4)
45 SM-0061601-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１６
(12)
46 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
(8)
47 SL-6052092-TN SCREW
座金付き六角穴ボルト
(8)
48 400-52911 GAS SPRING FRONT ASM ガススプリング フロント組 (1)
49 400-52913 GAS SPRING L ASM
ガススプリング Ｌ 組
(1)
50 400-52917 BRACKET B(L)
ブラケット Ｂ（Ｌ）
(1)
51 400-52918 WASHER A
ワッシャ Ａ
(4)
52 400-52919 WASHER B
ワッシャ Ｂ
(2)
53 400-52922 STEP PIN 段付ピン (2)
54 400-52923 GAS SPRING
ガススプリング
(1)
55 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(2)
56 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(2)
57 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
58 400-52915 BRAKCET A ブラケット Ａ (1)
59 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
60 400-52914 GAS SPRING R ASM
ガススプリング Ｒ 組
(1)
61 400-52916 BRACKET B(R)
ブラケット Ｂ（Ｒ）
(1)
62 400-52918 WASHER A
ワッシャ Ａ
(4)
63 400-52919 WASHER B ワッシャ Ｂ (2)
64 400-52922 STEP PIN
段付ピン
(2)
65 400-52923 GAS SPRING
ガススプリング
(1)
66 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(2)
67 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(2)
68 NM-6050001-SC NUT M5 六角ナット Ｍ ５ Ｘ ０．８ １種 (2)
69 400-52915 BRAKCET A
ブラケット Ａ
(1)
70 400-52912 GAS SPRING REAR ASM
ガススプリング リア組
(1)
71 400-52913 GAS SPRING L ASM
ガススプリング Ｌ 組
(1)
72 400-52918 WASHER A
ワッシャ Ａ
(4)
73 400-52919 WASHER B ワッシャ Ｂ (2)
74 400-52922 STEP PIN 段付ピン (2)
75 400-52923 GAS SPRING
ガススプリング
(1)
76 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(2)
77 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(2)
78 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
79 400-52915 BRAKCET A ブラケット Ａ (1)
80 400-52917 BRACKET B(L)
ブラケット Ｂ（Ｌ）
(1)
81 400-52914 GAS SPRING R ASM
ガススプリング Ｒ 組
(1)
82 400-52918 WASHER A
ワッシャ Ａ
(4)
83 400-52919 WASHER B
ワッシャ Ｂ
(2)
84 400-52922 STEP PIN 段付ピン (2)
85 400-52923 GAS SPRING
ガススプリング
(1)
86 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(2)
87 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(2)
88 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
89 400-52915 BRAKCET A ブラケット Ａ (1)
90 400-52916 BRACKET B(R)
ブラケット Ｂ（Ｒ）
(1)
91 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
92 400-52921 SENSOR BAR
センサバー
(1)
93 SL-6061092-TN SCREW
座金付き六角穴ボルト
(2)
94 400-52920 SENSOR BRKT センサブラケット (1)
95 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
