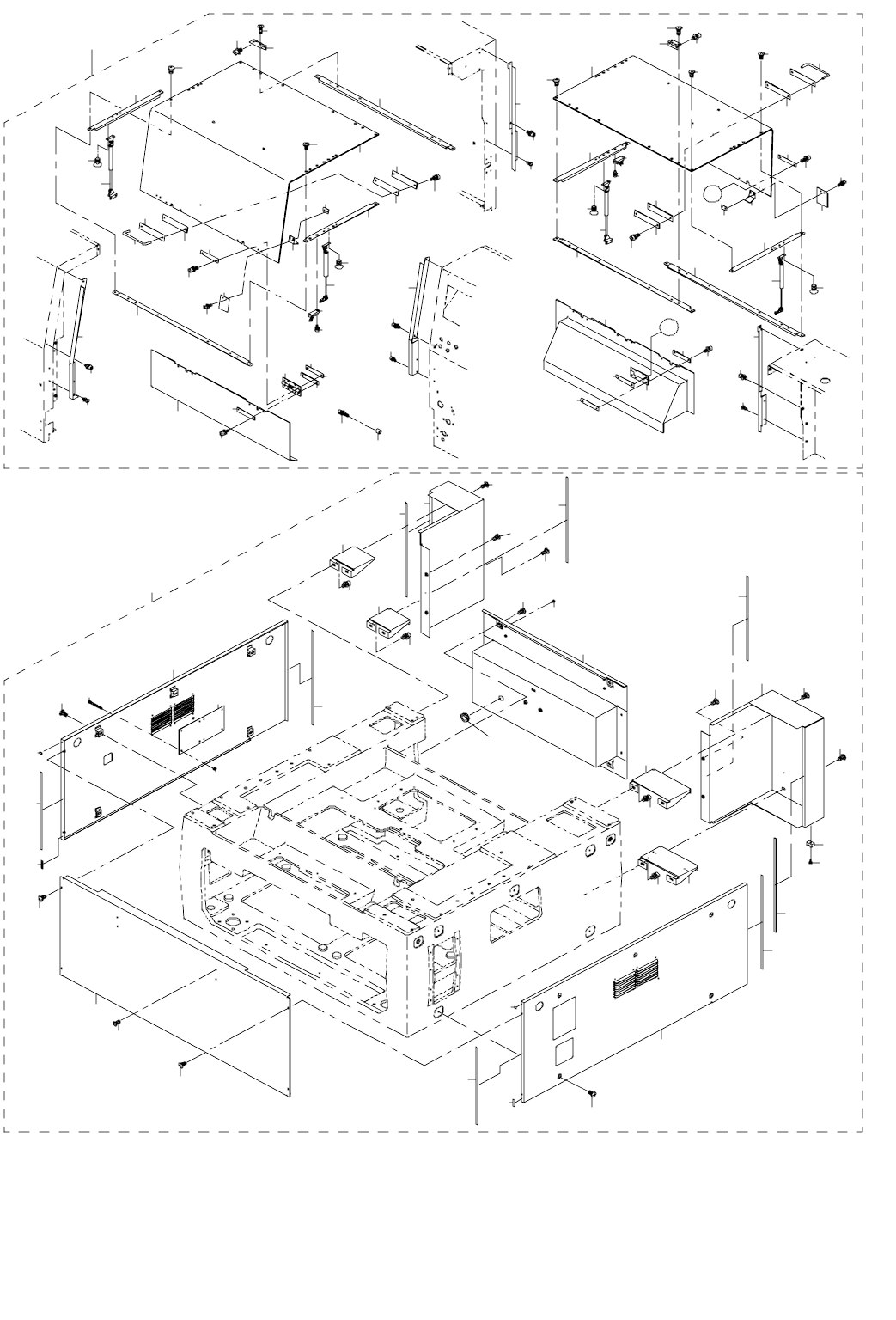

19.COVER COMPONENTS (7)(CE)
カバー関係（７）(ＣＥ)
48
37
79
48
79
36
3637
38
39
39
39
39
43
40
40
43
42
41
41
44
45
38
79
42
42
51
52
53
52
47
51
50
50
54
54
55
55
70
73
70
74
A
72
71
77
76
78
57
70
72
71
71
A
56
46
73
70
77
75
74
34
34
34
34
34
34
34
34
34
34
38
71
38
51
52
42
53
51
52
49
78
2
3
5
4
6
7
8
10
7
11
14
9
1
13
12
22
23
15
18
21
24
27
17
19
20
28
25
26
16
30
31
32
33
64
67
66
68
65
58
61
69
29
62
63
59
60
35
34
34
49
- 38 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1320-725-BA0 COVER(BOTTOM) ASM.(ZC)
カバ−（ボトム）組（ＺＣ）
1
2 E1152-725-000 COVER SBR (CE) カバー ＳＢＲ（ＣＥ） (1)
3 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(5)
4 E1153-725-000 COVER SBL(CE)
カバー ＳＢＬ（ＣＥ）
(1)
5 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(5)
6 E1351-725-000 COVER FB
カバー ＦＢ
(1)
7 SM-0061201-SC SCREW トラスねじ Ｍ ６ Ｌ ＝１２ (4)
8 E1456-725-000 COVER RBL
カバー ＲＢＬ
(1)
9 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(6)
10 E1454-725-000 COVER RBR
カバー ＲＢＲ
(1)
11 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(6)
12 HX-0029400-00 FIXED BASE 固定ベース (1)
13 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
14 E1355-725-000 COVER RBC
カバー ＲＢＣ
(1)
15 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(8)
16 SM-0051201-SC SCREW
トラスねじ Ｍ ５ Ｌ ＝１２
(4)
17 HX-0022100-00 BUSH 膜付きグロメット (1)
18 E1460-725-000 RBR STAY L
ＲＢＲ ステー Ｌ
(1)
19 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
20 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(2)
21 E1461-725-000 RBR STAY U (L TYPE)
ＲＢＲ ステー Ｕ（Ｌ 仕様）
(1)
22 SL-6061292-TN SCREW 座金付き六角穴ボルト (2)
23 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(2)
24 E1462-725-000 RBL STAY L (L TYPE)
ＲＢＬ ステー Ｌ（Ｌ 仕様）
(1)
25 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
26 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(2)
27 E1463-725-000 RBL STAY U (L TYPE) ＲＢＬ ステー Ｕ（Ｌ 仕様） (1)
28 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
29 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(2)
30 SM-0051201-SC SCREW
トラスねじ Ｍ ５ Ｌ ＝１２
(4)
31 E1115-721-000 FAN GUARD(CE)
ファンガード（ＣＥ）
(2)
32 SL-4033591-SC SCREW M3X35 セムスねじ (4)
33 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(4)
34 HX-0050300-00 EMI GASKET
ＥＭＩ ガスケット
(4)
35 E1307-725-AA0 SAFETY COVER ASM.(ZC)
安全カバ−組（ＺＣ）
1
36 E1106-725-000 G SPRING BRACKET BR(CE)
Ｇ スプリングブラケット ＢＲ（ＣＥ）
(2)
37 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(6)
38 E5154-715-000 GAS SPRING ガススプリング (4)
39 SM-1040801-SC SCREW M4X0.7 L=8
サラ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(16)
40 E1318-715-000 SAFTY COVER HINGE
安全カバー ヒンジ
(4)
41 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
42 E1304-725-000 SAFTY COVER FRAME
安全カバー フレーム
(4)
43 SM-0061601-SC SCREW トラスねじ Ｍ ６ Ｌ ＝１６ (12)
44 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
(4)
45 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
46 E1107-725-000 SAFETY COVER F(CE)
安全カバー Ｆ（ＣＥ）
(1)
47 E1108-725-000 SAFETY COVER R(CE)
安全カバー Ｒ（ＣＥ）
(1)
48 E1305-725-000 G SPRING BRACKET BL Ｇ スプリングブラケット ＢＬ (2)
49 E1198-725-000 FC STOPPER PLATE B(CE)
ＦＣ ストッパプレート Ｂ（ＣＥ）
(4)
50 E1527-755-000 KNOB
取手
(2)
51 E1195-721-000 SAFETY COVER RUBBER(CE)
安全カバー ラバー （ＣＥ）
(4)
52 E1196-721-000 SAFETY COVER SUPPORT(CE)
安全カバー サポート （ＣＥ）
(4)
53 SL-6051692-TN SCREW 座金付き六角穴ボルト (4)
54 HA-0045500-10 DOOR SWITCH KEY
ドアスイッチキー
(2)
55 SL-6041042-TN BOLT
座金付き六角穴ボルト
(4)
56 E1145-725-000 FEEDER COVER F(CE)
フィーダーカバー Ｆ（ＣＥ）
(1)
57 E1146-725-000 FEEDER COVER R(CE)
フィーダカバー Ｒ（ＣＥ）
(1)
58 E1147-725-000 FC GUIDE FL(CE) ＦＣ ガイド ＦＬ（ＣＥ） (1)
59 SL-6051292-TN BOLT
座金付き六角穴ボルト
(1)
60 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
61 E1148-725-000 FC GUIDE FR(CE)
ＦＣ ガイド ＦＲ（ＣＥ）
(1)
62 SL-6051292-TN BOLT
座金付き六角穴ボルト
(1)
63 SL-6041092-TN SCREW 座金付き六角穴ボルト (2)
64 E1149-725-000 FC GUIDE RL(CE)
ＦＣ ガイド ＲＬ（ＣＥ）
(1)
65 SL-6051292-TN BOLT
座金付き六角穴ボルト
(1)
66 SM-0041001-SC SCREW M4 L=10
トラスねじ Ｍ ４ Ｌ ＝１０
(2)
67 E1150-725-000 FC GUIDE RR(CE)
ＦＣ ガイド ＲＲ（ＣＥ）
(1)
68 SL-6051292-TN BOLT 座金付き六角穴ボルト (1)
69 SM-0041001-SC SCREW M4 L=10
トラスねじ Ｍ ４ Ｌ ＝１０
(2)
70 E1191-725-000 FC HINGE PLATE A(CE)
ＦＣ ヒンジプレート Ａ（ＣＥ）
(10)
71 E1192-725-000 FC HINGE PLATE B(CE)
ＦＣ ヒンジプレート Ｂ（ＣＥ）
(10)
72 E1196-725-000 FC HINGE
ＦＣ ヒンジ
(5)
73 SL-6051692-TN SCREW 座金付き六角穴ボルト (10)
74 SL-6051492-TN BOLT 座金付き六角穴ボルト (10)
75 E1193-725-000 FC STOPPER F(CE)
ＦＣ ストッパ Ｆ（ＣＥ）
(2)
76 E1194-725-000 FC STOPPER R(CE)
ＦＣ ストッパ Ｒ（ＣＥ）
(2)
77 E1195-725-000 FC STOPPER PLATE(CE)
ＦＣ ストッパプレ−ト（ＣＥ）
(4)
78 SL-6041492-TN SCREW
座金付き六角穴ボルト
(8)
79 SM-0061201-SC SCREW トラスねじ Ｍ ６ Ｌ ＝１２ (6)
- 39 -
20.COVER COMPONENTS (8)
カバー関係（８）
54
3
9
11
12
21
56
14
33
34
31 32
29
30 31
25
26
27
28
24
19
17
57
4039
35
20
37 38
36
6
7
8
4
5
22
55
42
41
45
44
43
47
46
23
52
53
79
78
77
10
13
1 2
80
16
49
48
61
62
50
64
65
51
60
63
18
15
59
58
72
73
76
74
71
75
67
68
69
70
66
