22.COVER COMPONENTS (10)
カバー関係（１０）
19
18
16
17
15
2
7
4
10
10
8
9
10
10
11
12
12
10
10
11
13
6
5
14
9
9
13
3
1
- 44 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1341-721-0A0 KB BRACKET ASM.
ＫＢ ブラケット組
1
2 400-12514 KB BRACKET
ＫＢ ブラケット
(1)
3 400-03318 KEY BOARD SP ASM
キーボードスペーサ追加組
(1)
4 400-03284 KEY BOARD
キーボード
(1)
5 HX-0033500-0G SPACER
スペーサ
(2)
6 400-01440 KB CLAMP
ＫＢ クランプ
(1)
7 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
8 E1347-721-000 KB STAND R
ＫＢ スタンド Ｒ
(1)
9 E1349-721-000 KEYBOARD HINGE
キーボードヒンジ
(3)
10 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(12)
11 E1344-721-000 KEYBOARD MOUNTING PLATE
キーボード取付板
(2)
12 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
13 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(2)
14 400-12382 KEYBOARD SEAL
キーボードシール
(1)
15 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
2
16 NM-6060003-SC NUT M6
六角ナット Ｍ ６
2
17 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
2
18 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
2
19 HX-0005500-0N RUBBER BUSHING
ブッシュ
1
- 45 -

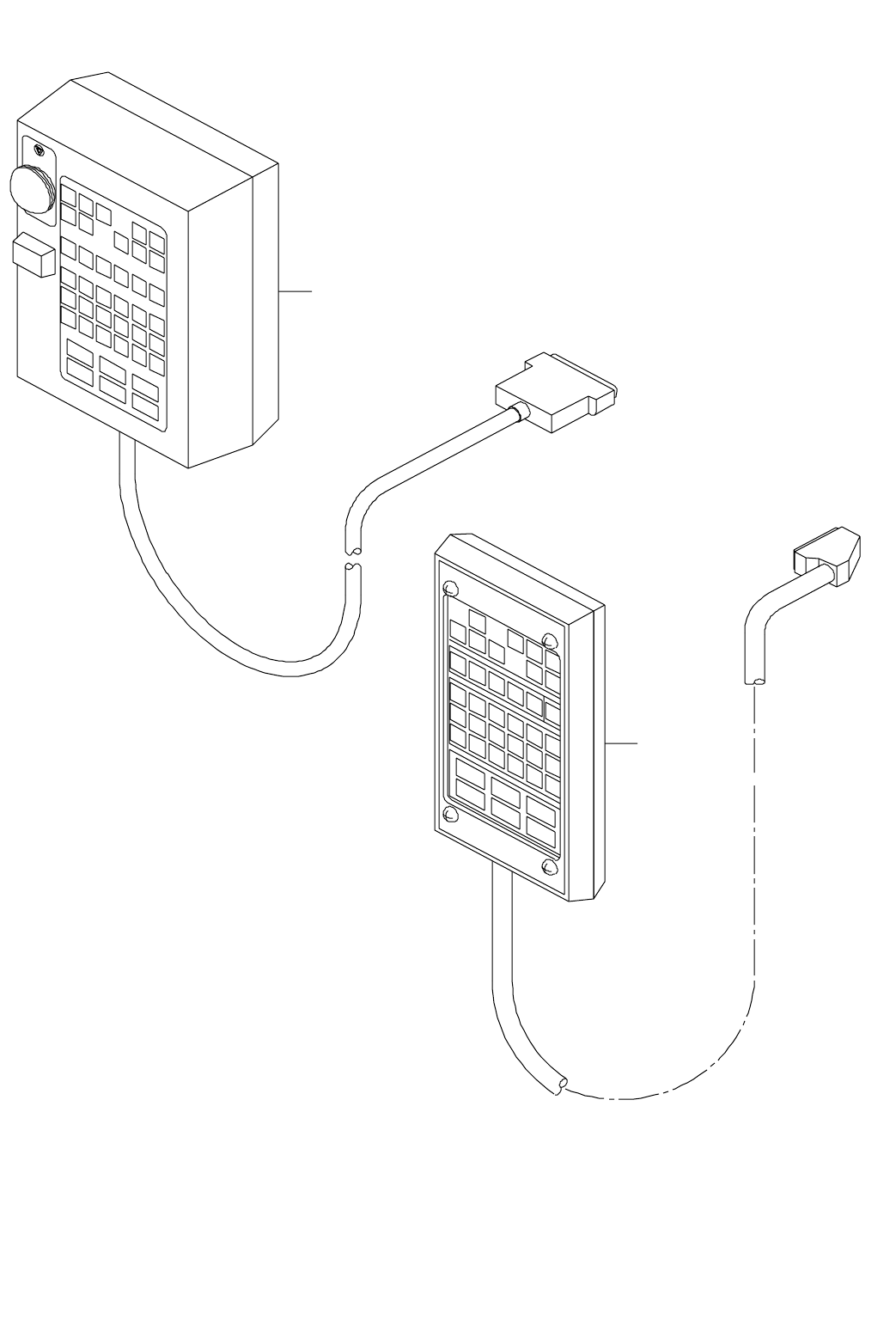

23.HOD BOX COMPONENTS
ＨＯＤ ボックス関係
2
1
