- 63 - 32. F EED ER B ANK U NI T COMP ON ENT S ( 1) フィーダバンクユニット関係（１） 39 38 37 42 40 41 36 42 A 35 34 33 80 54 65 66 78 60 68 67 79 56 55 75 61 78 58 59 74 99 52 53 69 71 57 62 B B 63 70 64 72 73 7 29 31 12 32 13 31 14 15…
- 62 -
NOTE( 注記 ) #01....FOR 760M ７６０ Ｍ 用
#02....FOR 760L,760E ７６０ Ｌ，７６０ Ｅ 用
#03....FOR 760CE ７６０ ＣＥ 用
#04....EXCEPT 760M ７６０ Ｍ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E2500-725-FA0 HEAD COMPONENTS ASM.(STB)
ヘッド周り組（ＳＴＢ）
1
2 #02 E2500-725-GA0 HEAD COMPONENTS ASM.(STB) ヘッド周り組（ＳＴＢ） 1
3
#03
E2500-725-HA0 HEAD COMPONENTS ASM.(ZCB)
ヘッド周り組（ＺＣＢ）
1
4 HX-0036700-0A BUSH
ブッシュ
(1)
5 E1161-725-000 T PLATE SUPPORT UR (CE)
Ｔ プレートサポート ＵＲ（ＣＥ）
(1)
6 SL-6040642-TN BOLT
座金付き六角穴ボルト
(4)
7 E1162-725-000 T PLATE SUPPORT UL (CE) Ｔ プレートサポート ＵＬ（ＣＥ） (1)
8 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
9 PJ-3040405-05 ELBOW
エルボユニオン
(2)
10 PX-0580010-00 SILENCER
サイレンサ
(2)
11 PJ-3080651-01 BRANCH
ブランチ
(2)
12 PJ-3040400-04 ELBOW レジューサエルボ (2)
13 E9314-725-0A0 HEAD 1 VACUUM ON CABLE ASM.
ヘッド１バキュ−ム ＯＮ ケ−ブル組
(1)
14 E9317-725-0A0 HEAD 2 VACUUM ON CABLE ASM.
ヘッド２バキュ−ム ＯＮ ケ−ブル組
(1)
15 HX-0029400-00 FIXED BASE
固定ベース
(1)
16 SL-4030881-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝８
(4)
17 E2504-725-000 T PLATE SUPPORT D Ｔ プレートサポート Ｄ (2)
18 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
19 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
20 E2501-725-000 AIR MOUNT PLATE
エアマウントプレート
(1)
21 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
22 E2507-725-000 CONNECTOR SUPPORT Ｚθ コネクタサポート (1)
23 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
24 E3066-700-000 EJECTOR
エジェクタ
(2)
25 SL-4031691-SC SCREW M3 L=16
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１６
(4)
26 PJ-3080400-06 UNION
ユニオンワイ
(4)
27 E9315-725-0A0 HEAD 1 PRESSURE SENSOR ASM. (600MM) L ヘッド１圧力センサ組 (1)
28 E9318-725-0A0 HEAD 2 PRESSURE SENSOR ASM. (750MM) R
ヘッド２圧力センサ組
(1)
29
#04
E9326-725-AA0 HEAD POWER SOURCE CABLE ASM.
ヘッド電源ケ−ブル組
(1)
30 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
31 SL-4032081-SC SCREW M3 L=20
座金付きなべ小ねじ Ｍ ３ Ｌ ＝２０
(4)
32 PC-0124010-00 SPEED CONTROLLER スピ−ド コントロ−ラ (3)
33 SL-4032591-SC SCREW M3X25
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝２５
(3)
34 E7916-725-0A0 FILTER
フィルタ
(2)
35 E7917-725-000 FILTER ELEMENT
フィルタエレメント
(2)
36 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
37 E2509-725-000 PWB SPACER
ＰＷＢ スペーサ
(4)
38 E2027-715-000 CRY COVER SPACER ＣＲＹ カバースペーサ (4)
39 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
40 E2512-725-000 PWB COVER
ＰＷＢ カバー
(1)
41 E7904-725-000 PWB COVER
ＰＷＢ カバー
(1)
42
#03
E1163-725-000 PWB COVER (CE)
ＰＷＢ カバー（ＣＥ）
(1)
43 #03 SL-6040892-TN BOLT 座金付き六角穴ボルト (6)
44 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
45
#04
E9344-725-AA0 LA SENSOR HARNESS ASM.
ＬＡ センサ束線組
(1)
46 SL-4034091-SC SCREW M3X40
座金付きねじ
(2)
47 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(4)
48 E2510-725-000 BLOW SV BRACKET ブロー ＳＶ ブラケット (1)
49 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
50
#01
E9326-725-0A0 HEAD POWER SOURCE CABLE ASM.
ヘッド電源ケ−ブル組
(1)
51 E9327-725-0A0 TRUNK CABLE ASM.
ヘッド電源中継ケ−ブル組
(1)
52 E9331-725-0A0 X LIMITER TRUNK CABLE ASM.
Ｘ リミッタ中継ケ−ブル組
(1)
53 E9332-725-0A0 TRUNK CABLE ASM. Ｘ 軸サ−ボ電源中継ケ−ブル組 (1)
54 E9333-725-0A0 SERVO ENCODER TRUNK CABLE ASM.
Ｘ 軸サ−ボエンコ−ダ中継ケ−ブル組
(1)
55 E9334-721-0A0 TRUNK CABLE ASM.
シリパラ中継ケ−ブル組
(1)
56 E9335-725-0A0 HEAD MOTOR TRUNK CABLE 1 ASM.
ヘッドモ−タ中継ケ−ブル１組
(1)
57 E9336-725-0A0 MOTOR ENCODER TRUNK CABLE ASM.
ヘッドモ−タエンコ−ダ中継ケ−ブル組
(1)
58 E9339-725-0A0 OCC CAMERA CABLE R ASM. ＯＣＣ カメラケ−ブル Ｒ 組 (1)
59 E9340-725-0A0 OCC CAMERA CABLE L ASM.
ＯＣＣ カメラケ−ブル Ｌ 組
(1)
60 E9341-725-0A0 OCC LIGHT CABLE ASM.
ＯＣＣ ライトケ−ブル組
(1)
61 E9342-725-0A0 OCC CAMERA TRUNK CABLE 1 ASM.
ＯＣＣ カメラ中継ケ−ブル１組
(1)
62 E9457-725-0A0 BOC LIGHT CABLE ASM.
ＢＯＣ ライトケ−ブル組
(1)
63 #01 E9344-725-0A0 LA SENSOR HARNESS ASM. ＬＡ センサ束線組 (1)
64 E9346-725-0A0 HEAD MOTOR CONNECT CABLE ASM.
ヘッドモ−タ．メイン基板接続ケ−ブル組
(1)
65 E8607-721-0A0 HEAD MAIN BASE ASM.
ヘッドメイン基板組
(1)
66 E8605-725-AA0 HEAD MOTOR BASE A ASM
ヘッドモータ基板 Ａ 組
(1)
67 E2502-725-000 HEAD TOP PLATE
ヘッドトッププレート
(1)
68 E2508-725-000 EJECTOR BRACKET エジェクタブラケット (2)
69 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
70 WP-0651646-SC WASHER
平座金
(6)
71 E2511-725-0A0 ELECTROMAGNETIC VALVE ASM.
ブロ−電磁弁組
(2)
72 PV-1405070-00 4-WAY ELECTROMAGNETIC VALVE
４ポート電磁弁
(1)
73 PJ-2100043-00 UNION ハーフユニオン (2)
74 PJ-3040405-11 ELBOW UNION エルボユニオン (2)
75 SL-4031691-SC SCREW M3 L=16
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１６
(3)
76 SL-6051692-TN SCREW
座金付き六角穴ボルト
(10)
77 SL-4031691-SC SCREW M3 L=16
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１６
(3)
78 HX-0036700-00 BUSH
ブッシュ
(0.3)
79 E9313-725-0A0 HEAD 1 BLOW ON CABLE ASM. ヘッド１ブロ− ＯＮ ケ−ブル組 (1)
80 E9316-725-0A0 HEAD 2 BLOW ON CABLE ASM.
ヘッド２ブロ− ＯＮ ケ−ブル組
(1)
81 E7902-725-000 HT SUPPORT L
ＨＴ サポート Ｌ
(1)
82 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
83 E7903-725-000 HT SUPPORT R
ＨＴ サポート Ｒ
(1)
84 HX-0033900-00 STUD 基板パーツ (2)
85 E1164-725-000 HEAD TOP BAR
ヘッドトップバ−
(1)
86 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
87
#03
E1165-725-000 PWB COVER SUPPORT (CE)
ＰＷＢ カバーサポート（ＣＥ）
(1)
88 HK-0163900-9B CONNECTOR SHELL
コネクタシェル
(3)
- 63 -

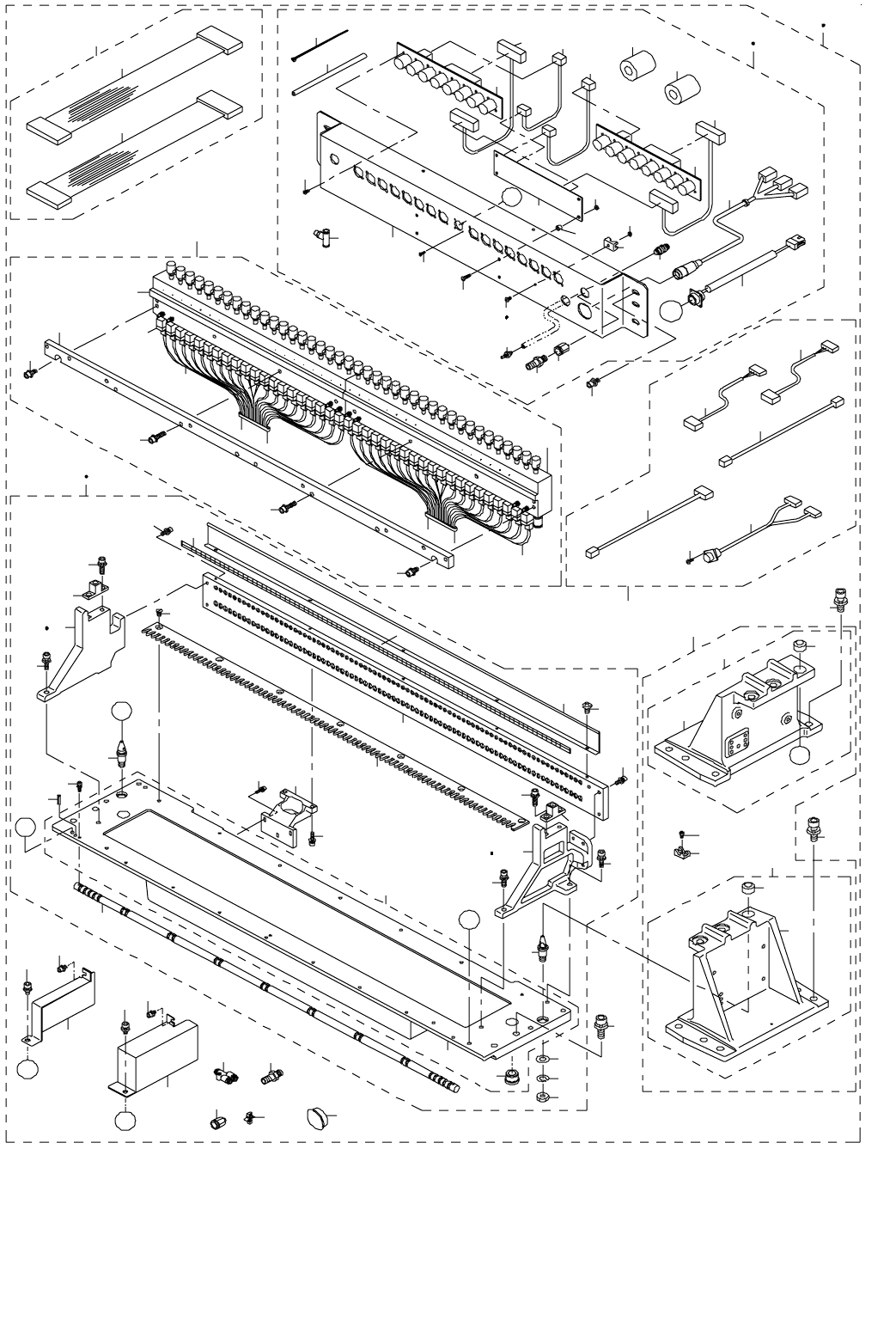

32.FEEDER BANK UNIT COMPONENTS (1)
フィーダバンクユニット関係（１）
39
38
37
42
40
41
36
42
A
35
34
33
80
54
65
66
78
60
68
67
79
56
55
75
61
78
58
59
74
99
52
53
69
71
57
62
B
B
63
70
64
72
73
7
29
31
12
32
13
31
14
15
16
17
18
19
20
22
23
21
6
29
5
3
4
91
93
92
83
1
2
82
25
84
85
24
30
81
27
8
9
10 11
28
86
87
29
26
28
27
98
A
76
77
89
90
101
88
100
94
97
D
C
96
96
95
95
D
C
44
46
48
43
45
50
49
51
48
47
47
- 64 -
NOTE( 注記 ) #01....FOR CE ＣＥ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2600-7 25 -0B0 F EEDER BANK UNIT F ASM. フィ−ダバンクユニット Ｆ 組 1
2 #01 E2600-725-CB0 F EEDER BANK UNIT F ASM.(ZC) フィ−ダバンクユニット Ｆ 組（ＺＣ） 1
3 E26 00-725 -0A0 F EEDE R BANK SUB ASM . フィ−ダバンクサブ組 (1)
4 #01 E2600-725-AA0 FEEDER BANK SUB ASM.(ZC) フィ−ダバンクサブ組（ＣＥ） (1)
5 E2601-7 21 -0B0 F EEDER BANK COMPL.
フィ−ダバンク結合
(1)
6 E2601-7 21 -000 F EE DER BANK
フィーダバンク
(1)
7 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュ Ａ
(2)
8 E2606-7 25 -000 PLATE STAND L
プレートスタンド Ｌ
(1)
9
#01
E1171-725-000 PLATE STAND L (CE)
プレ−トスタンド Ｌ（ＣＥ）
(1)
10 E2605-725-000 PLATE STAND R
プレートスタンド Ｒ
(1)
11
#01
E1172-725-000 PLATE STAND R(CE)
プレートスタンド Ｒ（ＣＥ）
(1)
12 SL-6031242-TN SCREW
座金付き六角穴ボルト
(9)
13 PS-0400142-KH SPRING PIN 4X14
スプリングピン ４ Ｘ １４
(3)
14 E2607-721-000 ZIXING PLATE B フィクシングプレート Ｂ (1)
15 SM-1040852-TP DISH SCREW 皿ねじ Ｍ ４ Ｌ ＝８ (7)
16 E2608-721-000 PLATE SUPPORT プレートサポート (4)
17 SL-6041692-TN SCREW 座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６ (8)
18 SL-6031292-TN BOLT 座金付き六角穴ボルト (12)
19 E2609-721-000 BANK LOCATE PIN A
バンクロケートピン Ａ
(1)
20 E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
(1)
21 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(2)
22 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
23 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
24 E2611-721-000 POSITION LABEL A
ポジションラベル Ａ
(1)
25 E2604-725-000 NUMBER PLATE
ナンバープレート
(1)
26 SM-4030501-SN SCREW M3 L=5
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(5)
27 E2601-725-0A0 MARK ASM.
マ−ク組
(2)
28 SL-6051292-TN BOLT 座金付き六角穴ボルト (4)
29 SL-6052092-TN SCREW 座金付き六角穴ボルト (4)
30 E2515-729-000 FIXING PLATE (30) フィクシングプレート (1)
31 SL-6041292-TN SCREW 座金付き六角穴ボルト (5)
32 E2606-721-000 LOCK SHAFT ロックシャフト (1)
33 E2621-721-0A0 BANK SUPPORT SUB ASM.
バンクサポ−トサブ組
(1)
34 E2621-721-0B0 BANK SUPPORT L LINK
バンクサポ−ト Ｌ 結合
(1)
35 E2621-721-000 BANK SUPPORT L
バンクサポート Ｌ
(1)
36 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュ Ｂ
(1)
37 E2622-721-0A0 BANK SUPPORT R LINK
バンクサポ−ト Ｒ 結合
(1)
38 E2622-721-000 BANK SUPPORT R
バンクサポート Ｒ
(1)
39 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュ Ｂ
(1)
40 HX-0029400-00 FIXED BASE
固定ベース
(4)
41 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
42 SL-6082592-TN BOLT
座金付き六角穴ボルト
(8)
43 400-00574 DRIVE CYLINDER ASSY ドライブシリンダ組 (1)
44 400-00575 DRIVE CYLINDER L ドライブシリンダ Ｌ (1)
45 400-00576 DRIVE CYLINDER R ドライブシリンダ Ｒ (1)
46 400-08458 DRIVER SUPPORT ドライバーサポート (1)
47 SL-6052092-TN SCREW
座金付き六角穴ボルト
(6)
48 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
49 PV-1399050-00 3-PORT SOLENOID VALVE
３ポート電磁弁
(80)
50 E2641-725-0A0 CONNECTOR BRACKET ASM.
コネクタブラケット組
(1)
51 400-23687 DRIVE CYLINDER CABLE
ドライブシリンダーケーブル
(2)
52
#01
E2641-725-AA0 CONNECTOR BRACKET ASM. (CE)
コネクタブラケット組（ＣＥ）
(1)
53 400-23687 DRIVE CYLINDER CABLE
ドライブシリンダーケーブル
(4)
54 SM-4031201-SC SCREW M3 X 12
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(4)
55 B4011-210-000 SPACER
基板スペ−サ
(4)
56 NM-6030003-SC NUT M3
六角ナット Ｍ ３
(4)
57 E9378-721-0A0 FEEDER BANK CABLE 5 ASM フィ−ダバンクケ−ブル５組 (1)
58 E9379-721-0A0 FEEDER BANK CABLE 6 ASM. フィ−ダバンクケ−ブル６組 (1)
59 E9384-721-0A0 FEEDER BANK DC CABLE 5 ASM. フィ−ダバンク ＤＣ ケ−ブル５組 (1)
60 E9385-721-0A0 FEEDER BANK DC CABLE 6 ASM. フィ−ダバンク ＤＣ ケ−ブル６組 (1)
61 E9388-725-0A0 F EEDER BANK TRUNK CABLE 3 ASM.
フィ−ダバンク中継ケ−ブル３組
(1)
62 E9395-721-0A0 IC FULL TRUNK CABLE 3 ASM.
ＩＣ ＦＵＬＬ 中継ケ−ブル３組
(1)
63 SM-4020801-SC SCREW M2 X 8
なべ小ねじ Ｍ ２ Ｌ ＝８
(4)
64 HX-0029400-00 FIXED BASE
固定ベース
(1)
65 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
66
#01
SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
67 PJ-3010651-06 KNIFE UNION
メスユニオン
(2)
68 E2904-700-000 SOCKET
ソケット
(2)
69 PJ-2300061-00 U NION 06
隔壁用ユニオン ０６
(1)
70 PJ-3050600-04 T EE
チ−ズ
(1)
71 PJ-0320090-05 N IPPLE エアカプラニップル (1)
72 BT-0600400-EC T UBE HOSE, BLUE ウレタンホ−ス 青 (1.3)
73 EA-9500B01-00 CABLE BAND 束線バンド (4)
74 E2641-721-000 CONNECTOR BRACKET コネクターブラケット (1)
75 NM-6030003-SC NUT M3
六角ナット Ｍ ３
(1)
76
#01
HN-0017900-0B NOISE FILTER
ノイズフィルタ
(2)
77
#01
HN-0017900-0D FERRITE CLAMP
フェライトクランプ
(1)
78 E8615-715-0A0 F EEDER BANK CIRCUIT BOARD ASM.
フィ−ダバンク基板組
(2)
79 E8618-721-0A0 FEEDER I/F BOARD ASM.
フィ−ダ Ｉ ／ Ｆ 基板組
(1)
80 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
(16)
81 E2692-725-0A0 HARNESS F ASM.
コネクタブラケット束線 Ｆ 組
(1)
82 E9380-725-0A0 FEEDER BANK DC CABLE 1 ASM.
フィ−ダバンク ＤＣ ケ−ブル１組
(1)
83 E9381-725-0A0 FEEDER BANK DC CABLE 2 ASM.
フィ−ダバンク ＤＣ ケ−ブル２組
(1)
84 E9386-725-0A0 T RUNK CABLE 1 ASM.
フィ−ダバンク中継ケ−ブル１組
(1)
85 SL-4030881-SC SCREW M3X8 なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝８ (2)
86 E9374-725-0A0 FEEDER BANK CABLE ASM. フィ−ダバンクケ−ブル組 (1)
87 E9375-725-0A0 FEEDER BANK CABLE 2 ASM. フィ−ダバンクケ−ブル２組 (1)
88 E2904-700-000 SOCKET ソケット (1)
89 HX -0041100-00 C ABLE PART S
束線パーツ
(3)
90 HX -0032600-0M D OM E P LU G
ドーム プラグ
(1)
91 E2691-725-0A0 DRIV CYLINDER HARNESS F ASM.
ドライブシリンダ束線 Ｆ 組
(1)
92 E9370-725-0A0 FEEDER 1 CABLE ASM.
フィ−ダ１ケ−ブル組
(1)
93 E9371-725-0A0 FEEDER 2 CABLE ASM.
フィ−ダ２ケ−ブル組
(1)
94
#01
E1173-725-000 PLATE STAND COVER L (CE)
プレートスタンドカバー Ｌ（ＣＥ）
(1)
95
#01
SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
96
#01
SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
97
#01
E1174-725-000 PLATE STAND COVER R (CE)
プレートスタンドカバー Ｒ（ＣＥ）
(1)
98 SL-6082592-TN BOLT
座金付き六角穴ボルト
(4)
99 SM-0050801-SC SCREW トラスねじ Ｍ ５ Ｌ ＝８ (4)
100 PJ-3080600-03 Y UNION ユニオンワイ (2)
101 PJ-3010651-06 KNIFE UNION メスユニオン (1)
