- 66 - N OT E ( 注記 ) # 01 . ...FOR 75 0 M , 7 60 M ７５０ Ｍ，７６０ Ｍ 用 #0 2 .. . .FOR 750L,760L ７５０ Ｌ，７６０ Ｌ 用 #03 ... .F OR CE ＣＥ 用 #0 4 .. . .FOR 750L,760L,CE ７５０ Ｌ，７６０ Ｌ，ＣＥ 用 #05 ... .EX CEP T CE Ｃ Ｅ を除 く R E F .N O N O T E …
- 65 -

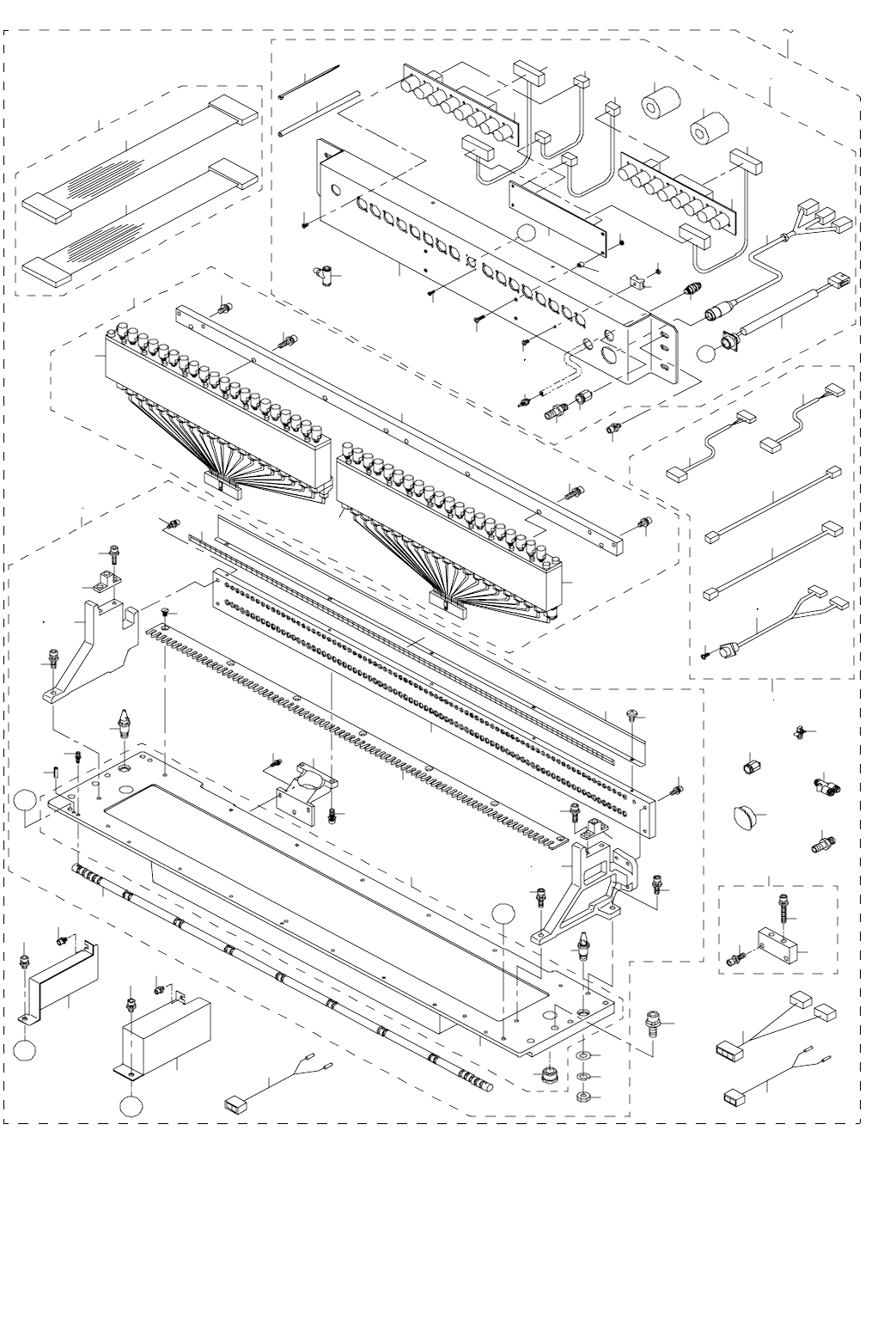

33.FEEDER BANK UNIT COMPONENTS (2)
フィーダバンクユニット関係（２）
35
83
84
85
82
87
88
36
43
44
55
56
65
50
58
57
69
46
45
66
51
65
48
49
64
99
41
42
59
61
47
52
A
A
53
60
54
63
62
7
33
10
12
11
13
10
14
15
16
17
18
19
20
22
23
21
8
33
6
4
5
34
80
81
91
79
90
92
94
93
74
1
3
38
38
73
25
75
78
37
76
24
9
27
29 30
31 32
28
77
72
33
26
28
27
70
71
89
39
39
68
67
40
95
98
D
C
97
97
96
96
C
D
86
- 66 -
NOTE( 注記 ) #01....FOR 750M,760M ７５０ Ｍ，７６０ Ｍ 用
#02....FOR 750L,760L ７５０ Ｌ，７６０ Ｌ 用
#03....FOR CE ＣＥ 用
#04....FOR 750L,760L,CE ７５０ Ｌ，７６０ Ｌ，ＣＥ 用
#05....EXCEPT CE ＣＥ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 #01 E2600-725-AB0 FEEDER BANK UNIT R ASM. フィ−ダバンクユニット Ｒ 組 1
2 #02 E2600-725-AC0 FEEDER BANK ASM. フィ−ダバンク組 1
3 #03 E2600-725-DB0 F EEDER BANK UNIT R ASM.(ZC) フィ−ダバンクユニット Ｒ 組（ＺＣ） 1
4 E26 00-725 -0A0 F EEDE R BANK SUB ASM . フィ−ダバンクサブ組 (1)
5
#03
E2600-725-AA0 FEEDER BANK SUB ASM.(ZC)
フィ−ダバンクサブ組（ＣＥ）
(1)
6 E2601-7 21 -0B0 F EEDER BANK COMPL.
フィ−ダバンク結合
(1)
7 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュ Ａ
(2)
8 E2601-7 21 -000 F EE DER BANK
フィーダバンク
(1)
9 E2515-7 29 -000 F IXING PLATE (30)
フィクシングプレート
(1)
10 SL-6041292-TN SCREW
座金付き六角穴ボルト
(5)
11 E2606-721-000 LOCK SHAFT
ロックシャフト
(1)
12 SL-6031242-TN SCREW
座金付き六角穴ボルト
(9)
13 PS-0400142-KH SPRING PIN 4X14
スプリングピン ４ Ｘ １４
(3)
14 E2607-721-000 ZIXING PLATE B フィクシングプレート Ｂ (1)
15 SM-1040852-TP DISH SCREW 皿ねじ Ｍ ４ Ｌ ＝８ (7)
16 E2608-721-000 PLATE SUPPORT プレートサポート (4)
17 SL-6041692-TN SCREW 座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６ (8)
18 SL-6031292-TN BOLT 座金付き六角穴ボルト (12)
19 E2609-721-000 BANK LOCATE PIN A
バンクロケートピン Ａ
(1)
20 E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
(1)
21 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(2)
22 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
23 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
24 E2611-721-000 POSITION LABEL A
ポジションラベル Ａ
(1)
25 E2604-725-000 NUMBER PLATE
ナンバープレート
(1)
26 SM-4030501-SN SCREW M3 L=5
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(5)
27 E2601-725-0A0 MARK ASM.
マ−ク クミ
(2)
28 SL-6051292-TN BOLT 座金付き六角穴ボルト (4)
29 E2606-725-000 PLATE STAND L プレートスタンド Ｌ (1)
30 #03 E1171-725-000 PLATE STAND L (CE) プレ−トスタンド Ｌ（ＣＥ） (1)
31 E2605-725-000 PLATE STAND R プレートスタンド Ｒ (1)
32 #03 E1172-725-000 PLATE STAND R(CE) プレートスタンド Ｒ（ＣＥ） (1)
33 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
34 E2630-721-0A0 DRIVE CYLINDER ASM.
ドライブシリンダ組
(1)
35 E2631-721-0A0 DRIVE CYLINDER 20 L
ドライブシリンダ ２０ Ｌ
(1)
36 E2632-721-0A0 DRIVE CYLINDER 20 R
ドライブシリンダ ２０ Ｒ
(1)
37 E2633-721-000 DRIVER BRACKET
ドライバブラケット
(1)
38 SL-6052092-TN SCREW
座金付き六角穴ボルト
(6)
39 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
40 PV-1399050-00 3-PORT SOLENOID VALVE
３ポート電磁弁
(40)
41 E2641-725-0A0 CONNECTOR BRACKET ASM.
コネクタブラケット組
(1)
42
#03
E2641-725-AA0 CONNECTOR BRACKET ASM. (CE)
コネクタブラケット組（ＣＥ）
(1)
43 SM-4860601-SC SCREW M2.6 L=6 なべ小ねじ Ｍ ２．６ Ｌ ＝６ (16)
44 SM-4031201-SC SCREW M3 X 12 なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２ (4)
45 B4011-210-000 SPACER 基板スペ−サ (4)
46 NM-6030003-SC NUT M3 六角ナット Ｍ ３ (4)
47 E9378-721-0A0 FEEDER BANK CABLE 5 ASM
フィ−ダバンクケ−ブル５組
(1)
48 E9379-721-0A0 FEEDER BANK CABLE 6 ASM.
フィ−ダバンクケ−ブル６組
(1)
49 E9384-721-0A0 FEEDER BANK DC CABLE 5 ASM.
フィ−ダバンク ＤＣ ケ−ブル５組
(1)
50 E9358-721-0A0 BU ON SENSOR CABLE ASM.
ＢＵ ＯＮ センサケ−ブル組
(1)
51 E9388-725-0A0 F EEDER BANK TRUNK CABLE 3 ASM.
フィ−ダバンク中継ケ−ブル３組
(1)
52 E9395-721-0A0 IC FULL TRUNK CABLE 3 ASM.
ＩＣ ＦＵＬＬ 中継ケ−ブル３組
(1)
53 SM-4020801-SC SCREW M2 X 8
なべ小ねじ Ｍ ２ Ｌ ＝８
(4)
54 HX-0029400-00 FIXED BASE
固定ベース
(1)
55 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
56
#03
SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
57 PJ-3010651-06 KNIFE UNION メスユニオン (2)
58 E2904-700-000 SOCKET ソケット (2)
59 PJ-2300061-00 U NION 06 隔壁用ユニオン ０６ (1)
60 PJ-3050600-04 T EE チ−ズ (1)
61 PJ-0320090-05 N IPPLE
エアカプラニップル
(1)
62 BT-0600400-EC T UBE HOSE, BLUE
ウレタンホ−ス 青
(1.3)
63 EA-9500B01-00 CABLE BAND
束線バンド
(4)
64 E2641-721-000 CONNECTOR BRACKET
コネクターブラケット
(1)
65 E8615-715-0A0 F EEDER BANK CIRCUIT BOARD ASM.
フィ−ダバンク基板組
(2)
66 NM-6030003-SC NUT M3
六角ナット Ｍ ３
(1)
67
#03
HN-0017900-0B NOISE FILTER
ノイズフィルタ
(2)
68
#03
HN-0017900-0D FERRITE CLAMP
フェライトクランプ
(1)
69 E8618-721-0A0 FEEDER I/F BOARD ASM.
フィ−ダ Ｉ ／ Ｆ 基板組
(1)
70
#01
E2692-725-AA0 HARNESS R ASM.
コネクタブラケット束線 Ｒ 組
(1)
71 #04 E2692-725-BA0 HARNESS R ASM. コネクタブラケット束線 Ｒ 組 (1)
72 E9377-725-0A0 FEEDER BANK CABLE 4 ASM. フィ−ダバンクケ−ブル４組 (1)
73 E9382-725-0A0 FEEDER BANK DC CABLE 3 ASM. フィ−ダバンク ＤＣ ケ−ブル３組 (1)
74 E9383-725-0A0 FEEDER BANK DC CABLE 4 ASM. フィ−ダバンク ＤＣ ケ−ブル４組 (1)
75
#01
E9387-725-0A0 F EEDER BANK TRUNK CABLE 2 ASM.
フィ−ダバンク中継ケ−ブル２組
(1)
76 SL-4030881-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝８
(2)
77 E9376-725-0A0 FEEDER BANK CABLE 3 ASM.
フィ−ダバンクケ−ブル３組
(1)
78
#04
E9387-725-AA0 F EEDER BANK TRUNK CABLE 2 ASM.
フィ−ダバンク中継ケ−ブル２組
(1)
79 E2904-700-000 SOCKET
ソケット
(1)
80 HX -0041100-00 C ABLE PART S
束線パーツ
(3)
81 HX -0032600-0M D OM E P LU G
ドーム プラグ
(1)
82
#05
E2634-721-0A0 DRIVER BRACKET SUPPORT A ASM.
ドライバブラケットサポ−ト Ａ 組
(2)
83
#05
E2634-721-000 DRIVER BRACKET SUPPORT A
ドライバブラケットサポート Ａ
(2)
84
#05
SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
85 #05 SL-6053592-TN BOLT 座金付き六角穴ボルト (4)
86 #05 E9392-725-0A0 IC FULL CABLE ASM. ＩＣ ＦＵＬＬ 分岐ケ−ブル組 (1)
87 #05 E9393-725-0A0 IC FULL TRUNK CABLE ASM. ＩＣ ＦＵＬＬ 中継ケ−ブル組 (1)
88 #05 E9394-725-0A0 IC FULL TRUNK CABLE 2 ASM. ＩＣ ＦＵＬＬ 中継ケ−ブル２組 (1)
89 SL-6082592-TN BOLT
座金付き六角穴ボルト
(4)
90 PJ-3080600-03 Y UNIO N
ユニオンワイ
(2)
91 PJ-3010651-06 KNIFE UNION
メスユニオン
(1)
92 E2691-725-AA0 DRIV CYLINDER HARNESS R ASM.
ドライブシリンダ束線 Ｒ 組
(1)
93 E9372-725-0A0 FEEDER 3 CABLE ASM.
フィ−ダ３ケ−ブル組
(1)
94 E9373-725-0A0 FEEDER 4 CABLE ASM.
フィ−ダ４ケ−ブル組
(1)
95
#03
E1173-725-000 PLATE STAND COVER L (CE)
プレートスタンドカバー Ｌ（ＣＥ）
(1)
96
#03
SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
97
#03
SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
98
#03
E1174-725-000 PLATE STAND COVER R (CE)
プレートスタンドカバー Ｒ（ＣＥ）
(1)
99 SM-0050801-SC SCREW トラスねじ Ｍ ５ Ｌ ＝８ (4)
- 67 -

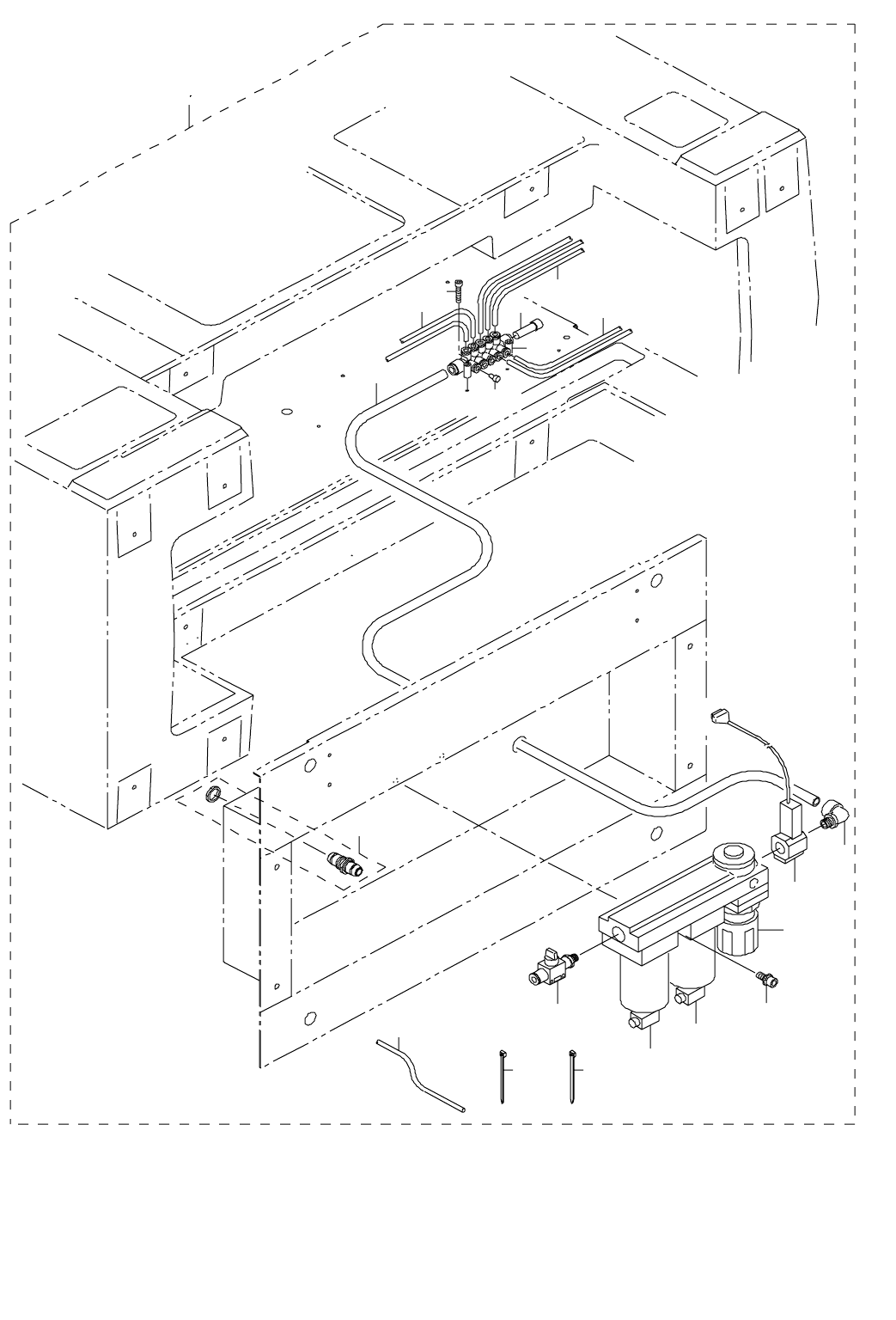

34.AIR COMPONENTS
エアー関係
8
9
12
12
12
13
10
3
14 15
17
5
4
6
7
11
1
2
16
18
19
