44.NOZZLE COMPONENTS
ノズル関係
16
17
18
13
14
15
11
12
25
28
26
27
24
35
38
36
37
34
1
2
9
10
5
6
7
8
3
4
20
23
21
22
19
29
30
33
31
32
- 88 -
NOTE( 注記 ) #01....FOR 750 ７５０用
#02....FOR 760 ７６０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E3500-721-0A0 NOZZLE ASM.(730)
ノズル組（７３０）
1
2
#02
E3550-721-0A0 NOZZLE ASM.(730)
ノズル組（７４０）
1
3 E3501-721-0A0 NOZZLE ASM. 101
ノズルアッセンブリ１０１
(3)
4
#02
E3501-721-0A0 NOZZLE ASM. 101
ノズルアッセンブリ１０１
(2)
5 E3521-721-000 NOZZLE SLIDER 101
ノズルスライダ １０１
(1)
6 E3083-700-000 NOZZLE SPRING 1
ノズルスプリング１
(1)
7 E3076-700-000 NOZZLE INNER CAP
ノズルインナ キャップ
(1)
8 E3520-721-000 DUMPER SCREW
ダンパねじ
(12)
9 E3511-721-000 NOZZLE INNER 101
ノズルインナ １０１
(1)
10 E3519-721-000 NOZZLE INNER PIN
ノズルインナピン
(12)
11
#01
E3502-721-0A0 NOZZLE ASM. 102
ノズルアッセンブリ１０２
(3)
12
#02
E3502-721-0A0 NOZZLE ASM. 102
ノズルアッセンブリ１０２
(2)
13 E3083-700-000 NOZZLE SPRING 1
ノズルスプリング１
(1)
14 E3076-700-000 NOZZLE INNER CAP
ノズルインナ キャップ
(1)
15 E3520-721-000 DUMPER SCREW
ダンパねじ
(12)
16 E3511-721-000 NOZZLE INNER 101
ノズルインナ １０１
(1)
17 E3519-721-000 NOZZLE INNER PIN
ノズルインナピン
(12)
18 E3522-721-000 NOZZLE SLIDER 102
ノズルスライダ １０２
(1)
19 E3503-721-0A0 NOZZLE ASM. 103
ノズルアッセンブリ１０３
(1)
20 E3514-721-000 NOZZLE INNER 104
ノズルインナ １０４
(1)
21 E3519-721-000 NOZZLE INNER PIN
ノズルインナピン
(12)
22 E3523-721-000 NOZZLE SLIDER 103
ノズルスライダ １０３
(1)
23 E3544-721-000 NOZZLE SPRING 104
ノズルスプリング １０４
(1)
24 E3504-721-0A0 NOZZLE ASM. 104
ノズルアッセンブリ１０４
(1)
25 E3514-721-000 NOZZLE INNER 104
ノズルインナ １０４
(1)
26 E3519-721-000 NOZZLE INNER PIN
ノズルインナピン
(12)
27 E3524-721-000 NOZZLE SLIDER 104
ノズルスライダ １０４
(1)
28 E3544-721-000 NOZZLE SPRING 104
ノズルスプリング １０４
(1)
29 E3505-721-0A0 NOZZLE ASM. 105
ノズルアッセンブリ１０５
(1)
30 E3515-721-000 NOZZLE INNER 105
ノズルインナ １０５
(1)
31 E3075-700-000 NOZZLE INNER PIN 5
ノズルインナピン ５
(1)
32 E3087-700-000 NOZZLE SLIDER 6
ノズルスライダ６
(1)
33 E3086-700-000 NOZZLE SPRING 5
ノズルスプリング ５
(1)
34 E3506-721-0A0 NOZZLE ASM. 106
ノズルアッセンブリ１０６
(1)
35 E3515-721-000 NOZZLE INNER 105
ノズルインナ １０５
(1)
36 E3075-700-000 NOZZLE INNER PIN 5
ノズルインナピン ５
(1)
37 E3001-705-000 NOZZLE SLIDER 7
ノズルスライダ７
(1)
38 E3086-700-000 NOZZLE SPRING 5
ノズルスプリング ５
(1)
39
#02
E3553-721-0A0 NOZZLE ASM. 203
ノズルアッセンブリ２０３
(1)
40
#02
E3563-721-000 NOZZLE INNER 203
ノズルインナ ２０３
(1)
41
#02
E3075-700-000 NOZZLE INNER PIN 5
ノズルインナピン ５
(1)
42
#02
E3573-721-000 NOZZLE SLIDER 203
ノズルスライダ ２０３
(1)
43
#02
E3086-700-000 NOZZLE SPRING 5
ノズルスプリング ５
(1)
- 89 -

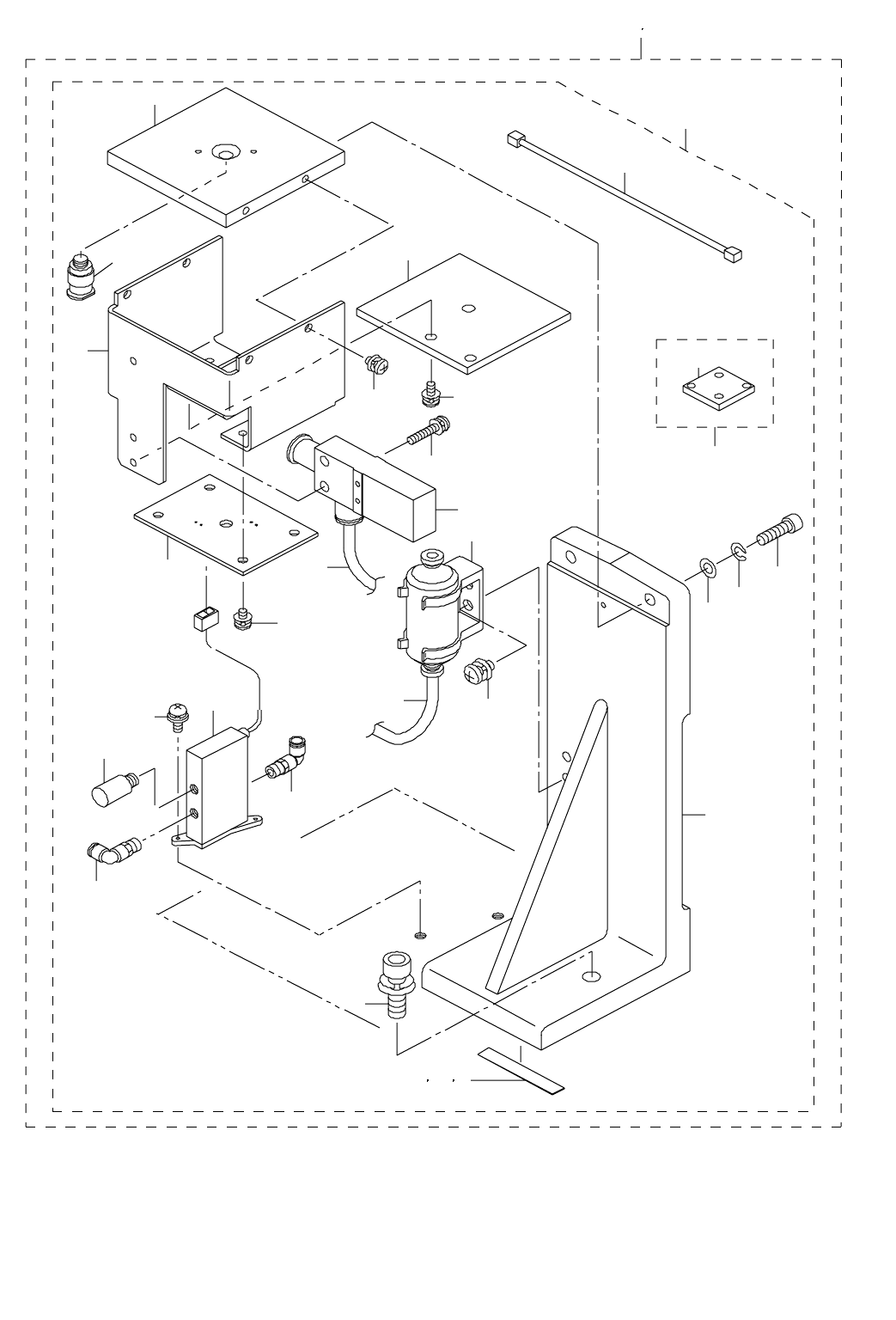

45.CAL BLOCK COMPONENTS
