MODEL TDM-3500E-2 0209-001 144 電気制御部 ELECTRICAL SECTION Fig. 8-8 制御ボックス配線 Control Box Wiring 57 81 57-1 . 57-2 60 64 65 59 12 13 11 23 16 17 15 14 20 19 61 . Fig.8-8 TDM-3500E-2--
143
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TDM-3500E-2
0209-001
8-7
1 630 052 2815 P.C.B,MOUNT(I/O) 1 U929*001*0000 687C--02U-006
2 630 065 8644 P.C.B,MOUNT(CPU1) 1 U982*002*0000 687C--02U-001
4 630 074 3814 P.C.B,MOUNT 1 UA14*001*0001 687C--02U-003
5 630 093 7107 P.C.B,MOUNT 1 UA55*001*0000 687C--02U-004
6 630 053 3507 P.C.B,MOUNT 1 U963*001*0002 687C--02U-009
8 630 067 7072 P.C.B,MOUNT 1 U983*002*0001 687C--02U-002
14 630 064 3848 P.C.B,MOUNT(ILB) 1 U981*001*0000 687C--02U-011
15 630 068 4131 P.C.B,MOUNT 1 UA05*001*0000 687C--02U-005
17 630 052 2815 P.C.B,MOUNT(I/O) 1 U929*001*0000 687C--02U-006
101 630 053 1459 CORD 1 CN1-CN31 687C--02D-035
102 630 053 1466 CORD 1 CN2-CN32 687C--02D-036
103 630 053 1473 CORD 1 CN3-CN33 687C--02D-037
104 630 053 1480 CORD 1 CN4-CN34 687C--02D-038
105 630 053 1497 CORD 1 CN5-CN35 687C--02D-039
106 630 067 9328 CORD 1 CN6-CN36 687C--02D-040
109 630 053 1527 CORD 1 CN9-CN39 687C--02D-041
110 630 053 1534 CORD 1 CN10-CN40 687C--02D-042
MODEL TDM-3500E-2
0209-001
144
電気制御部 ELECTRICAL SECTION

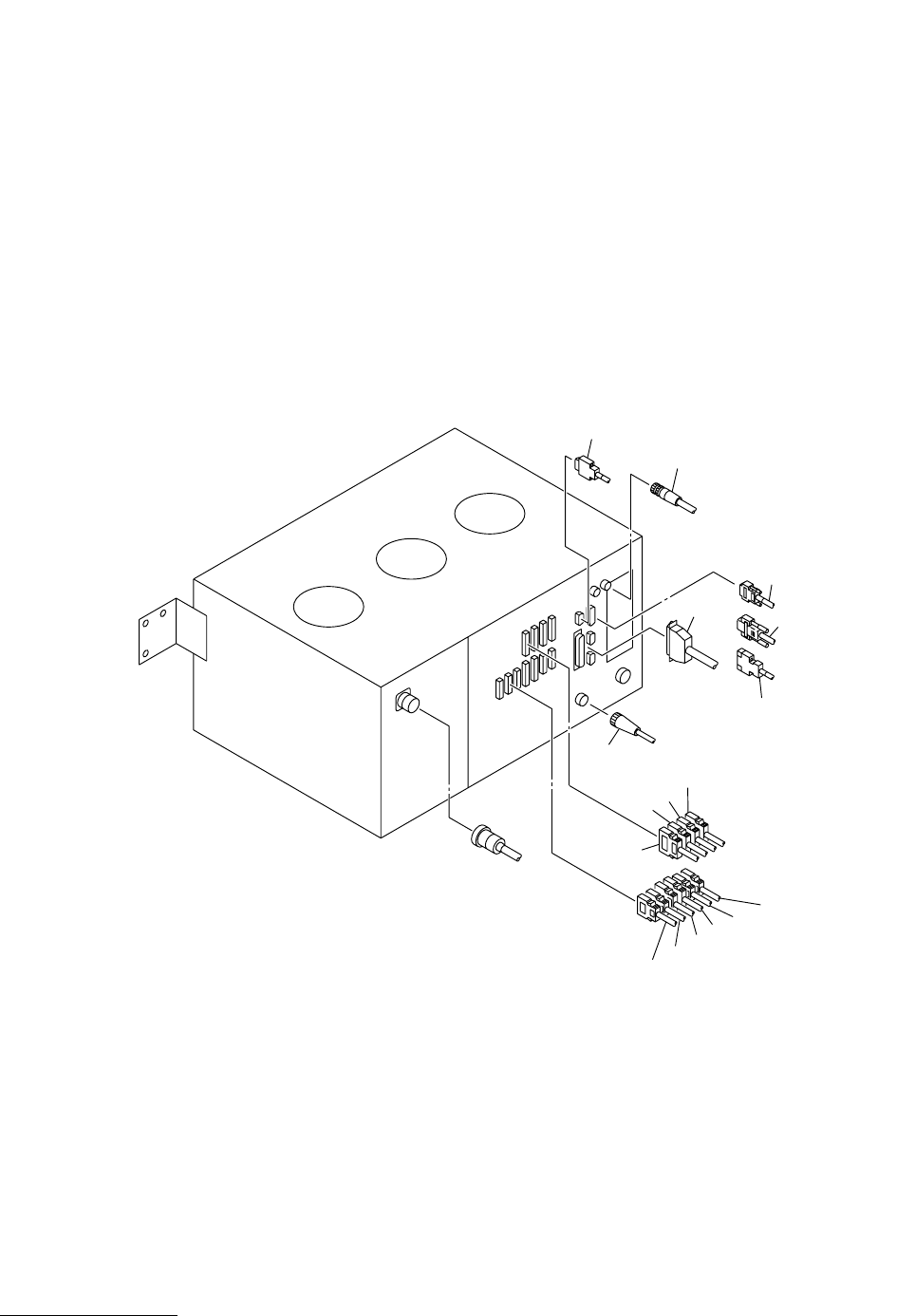

Fig. 8-8 制御ボックス配線 Control Box Wiring
57
81
57-1
.
57-2
60
64
65
59
12
13
11
23
16
17
15
14
20
19
61
.
Fig.8-8
TDM-3500E-2--
145
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TDM-3500E-2
0209-001
8-8
11 630 072 3960 CORD 1 CN11-CN103 687FB-02D-001
12 630 072 3960 CORD 1 CN12-CN102 687FB-02D-001
13 630 072 3960 CORD 1 CN13-CN101 687FB-02D-001
14 630 101 4692 CORD 1 CN14-CN120,121 687FB-02D-005
15 630 101 4708 CORD 1 CN15-CN122,123 687FB-02D-006
16 630 101 4715 CORD 1 CN16-CN124 687FB-02D-007
17 630 053 2326 CORD 1 CN17- 687FB-02D-070
19 630 058 8910 CORD 1 CN19-CN119 687FB-02D-009
20 630 059 5833 CORD 1 CN20-CN140 687FB-02D-052
23 630 072 3960 CORD 1 CN23- 687FB-02D-001
57 630 056 1173 ACCESSORY,CAMERA 1 687GB-02D-006
57 -1 630 054 2011 ACCESSORY,CAMERA 1 687GB-02D-007
57 -2 630 055 2645 ACCESSORY,CAMERA 1 687GB-02D-008
59 630 060 1718 CORD 1 CN59-CN110 687FG-02D-017
60 630 053 2678 CORD 1 CN60-CN109 687FB-02D-008
64 630 088 9284 CORD 1 CN64-CN106 687FB-02D-010
65 630 088 9291 CORD 1 CN65-CN105 687FB-02D-011
81 630 068 5190 CORD 1 CN81-CN205 687FB-02D-075
