MODEL TDM-3500E-2 0209-001 50 XY テーブル部 XY T ABLE SECTION Fig. 3-3 バックアップベース Back-up Base 93 97-1 97-2 97-3 91 94 95 96 43 42 41 18 46 45 44 59 18 17-1 16 10 9 11 12 13 26 27 28 29 17 6 18 19 20 33 85 84 83 82 6 2 3 4 5 1…
MEMO
MODEL TDM-3500E-2
0209-001
50
XYテーブル部 XY TABLE SECTION

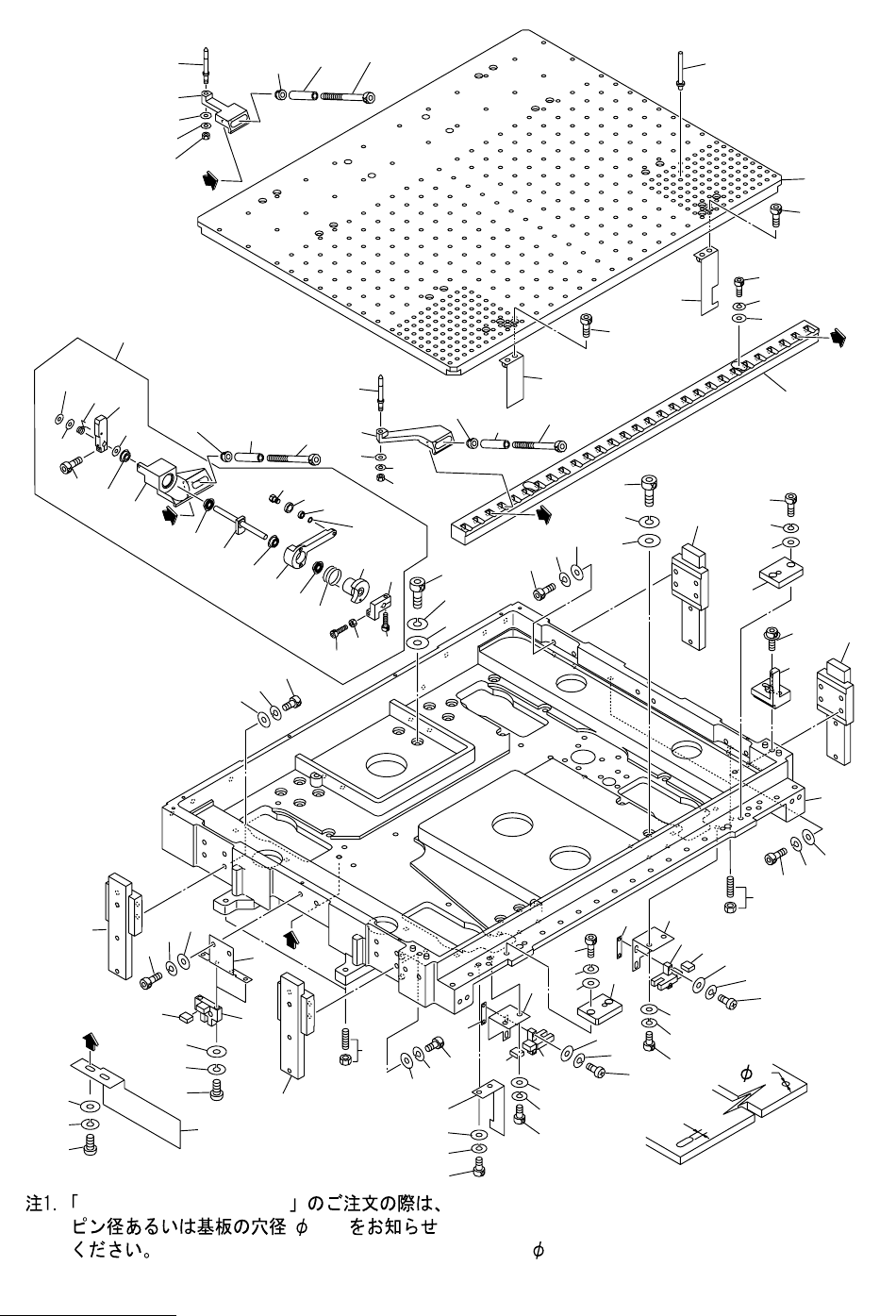

Fig. 3-3 バックアップベース Back-up Base
93
97-1
97-2
97-3
91
94
95
96
43
42
41
18
46
45
44
59
18
17-1
16
10
9
11
12
13
26
27
28
29
17
6
18
19
20
33
85
84
83
82
6
2
3
4
5
1
20
19
18
15
14
8
19
20
58
17
85
84
83
81
17-1
19
20
87
89
88
A
A
C
C
86
60
77
78
79
76
62
75
62
63
65
65
69
70
66
61
67
67-1
68
64
74
72
73
71
92
91-1
94
95
96
97-1
97-2
97-3
31
31-1
32
32
34
33
34
35
36
37
35
36
37
40
39
38
40
39
38
78-1
80-3
80-2
80-1
98
51
21
21-1
24
24
H
H
B
B
Fig.3-3
TDM-3500E-2
POSITIONING PIN P1
(VARIANT)
POSITIONING PIN Q1
(VARIANT)
POSITIONING PIN P1,Q1
( H,H)
Note 1. When ordering for "POSITIONING PIN P1,Q1"
notify the pin sizes or their mating hole size
(
H,H).
51
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TDM-3500E-2
0209-001
3-3
1 630 064 4715 FRAME 1 687J--02B-102
2 630 064 5835 PLATE 1 687J--02B-128
3 411 141 4008 WASHER V 4X9X0.8 2 FW4
4 411 141 2905 WASHER SPR 4 2 SW4
5 630 000 7626 BOLT,HEX-SCT 2 M4X10
6 630 065 8996 MECH PARTS(SCREW STOPPERS 4 687J--02H-105
8 630 064 5804 PLATE 1 687J--02B-125
9 630 000 0252 SENSOR,PHOTO 2 PHS28,PHS29 687J--02H-071
10 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 687J--02H-075
11 411 088 9005 WASHER F 3X6X0.5 4 FWS3 F
12 411 086 4408 WASHER SPR 3 4 SW3 F
13 411 040 6202 SCR PAN 3X10 4 M3X10 PAN
14 411 141 4008 WASHER V 4X9X0.8 2 FW4
15 411 141 2905 WASHER SPR 4 2 SW4
16 630 000 7633 BOLT,HEX-SCT 2 M4X12
17 630 061 2745 GUIDE,LINEAR 2 687J--02H-130
17 -1 630 054 9034 GUIDE,LINEAR 2 687J--02H-108
18 411 141 3902 WASHER V 3X7X0.5 16 FW3
19 411 141 2806 WASHER SPR 3 16 SW3
20 630 000 7527 BOLT,HEX-SCT 16 M3X10
21 630 064 5767 PLATE 1 687J--02B-088
21 -1 630 064 5774 PLATE 1 687J--02B-089
24 630 000 7633 BOLT,HEX-SCT 4 M4X12
26 630 066 9084 BRACKET 1 687J--02B-201
27 411 141 4008 WASHER V 4X9X0.8 2 FW4
28 411 141 2905 WASHER SPR 4 2 SW4
29 630 000 7626 BOLT,HEX-SCT 2 M4X10
31 630 064 5545 BRACKET 1 687J--02B-090
31 -1 630 064 5552 BRACKET 1 687J--02B-091
32 630 064 5781 PLATE 2 687J--02B-092
33 630 032 5287 SENSOR,PHOTO 2 PHS38,PHS39 687J--02H-072
34 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 687J--02H-075
35 411 119 1909 WASHER V 3X7X0.5 4 FW3 F
36 411 086 4408 WASHER SPR 3 4 SW3 F
37 411 040 6202 SCR PAN 3X10 4 M3X10 PAN
38 411 141 4008 WASHER V 4X9X0.8 4 FW4
39 411 141 2905 WASHER SPR 4 4 SW4
40 630 000 7633 BOLT,HEX-SCT 4 M4X12
41 411 141 4008 WASHER V 4X9X0.8 16 FW4
42 411 141 2905 WASHER SPR 4 16 SW4
43 630 000 7657 BOLT,HEX-SCT 16 M4X16
44 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
45 411 141 3001 WASHER SPR 6 4 SW6
46 630 000 7909 BOLT,HEX-SCT 4 M6X25
51 630 064 5354 BASE 1 687J--02B-101
58 630 065 2543 PIN,LOCATE 1 687J--02B-139
59 630 008 1213 BOLT,HEX-SCT 1 687J--02H-114
60 630 071 1639 ASSY,LEVER 1
61 630 069 4222 BLOCK 1 687J--02B-131
62 630 001 1609 BEARING,RADIAL 2 687J--02H-110
