2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie 2.10 Sperren der Druckluftzufuhr und Druckabbau Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 102 2.9.1.2 Rest sp annungen und Entladezeite n nach Ausschalt…
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.9 Restspannungen und Entladezeiten
101
Abb. 2.9 - 2 Messstellen am Stromversorgungseinschub
2
2.9.1.1 Betriebsspannungen, Restspannungen und Entladezeiten nach Drücken
des NOT-HALT-Tasters
2
2
Stifte X11 und X13_1
gegen X12 (GND) gemessen
Spannung bei
Normalbetrieb
Restspannung bei
NOT-HALT Entladezeiten
X11 + 250 V- < 10 V- 7 s
X13_1 + 145 V- < 10 V- 50 s
Stift X13_4
gegen Stift X3_7 (-)
gemessen
Spannung bei
Normalbetrieb
Restspannung bei
NOT-HALT Entladezeiten
X13_4 + 40 V- + 40 V- -
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.10 Sperren der Druckluftzufuhr und Druckabbau Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
102
2.9.1.2 Restspannungen und Entladezeiten nach Ausschalten des Hauptschalters
2
2
2.10 Sperren der Druckluftzufuhr und Druckabbau
Der Betriebsdruck des Automaten und des SWS ist auf 0,50 ± 0,025 MPa (5,0 ± 0,25 bar) fest
eingestellt. Die Lage der Drucklufteinheit zeigt Pos. 1 der Abb. 2.10 - 1
. Sie können die Druckluft-
zufuhr zum Automaten mit dem Absperrhahn (Pos. 2 der Abb. 2.10 - 1
) unterbrechen.
Das SWS wird über den Automaten mit Druckluft versorgt.
Lösen Sie mit dem Maschinenschlüssel die Verriegelung der Abdeckung.
Heben Sie die Abdeckung ab (siehe Abb. 2.10 - 1).
Drehen Sie den Hebel des Absperrhahns (Pos. 1 der Abb. 2.10 - 1) von der vertikalen in die
horizontale Stellung.
Beobachten Sie das Betriebsdruckmanometer (Pos. 5 der Abb. 2.10 - 1). Bei eingeschalte-
tem Automaten baut sich der Druck innerhalb 1 Minute auf 0 MPa (0 bar) ab.
2
Stifte X11, X13_1 und X13_4
gegen X12 (GND) gemessen
Restspannung bei
ausgeschaltetem Hauptschalter Entladezeiten
X11 < 10 V- < 7 s
X13_1 < 10 V- < 50 s
X13_4 < 10 V- < 2 s
VORSICHT
Datenverlust!
Um Datenverlust zu vermeiden, schalten Sie den Automaten - außer in Notfällen - erst
nach folgenden Kriterien aus:
– Der Automat hat die Datenübertragung von Maschinen-, Rüstungs- und Nutzendaten
beendet.
– Der Automat hat die LP-Bearbeitung beendet.
– Der Automat hat die Hochlaufphase beendet.
VORSICHT
Unterbrechung der Druckluftzufuhr!
Unterbrechen Sie bei eingeschalteter Maschine die Druckluftzufuhr mit dem Absperr-
hahn maximal 30 Minuten.
Wenn Sie für Instandhaltungs- bzw. Servicearbeiten am Pneumatiksystem länger
brauchen, schalten Sie den Automaten am Hauptschalter aus und trennen ihn von
der Druckluftversorgung.
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.10 Sperren der Druckluftzufuhr und Druckabbau
103

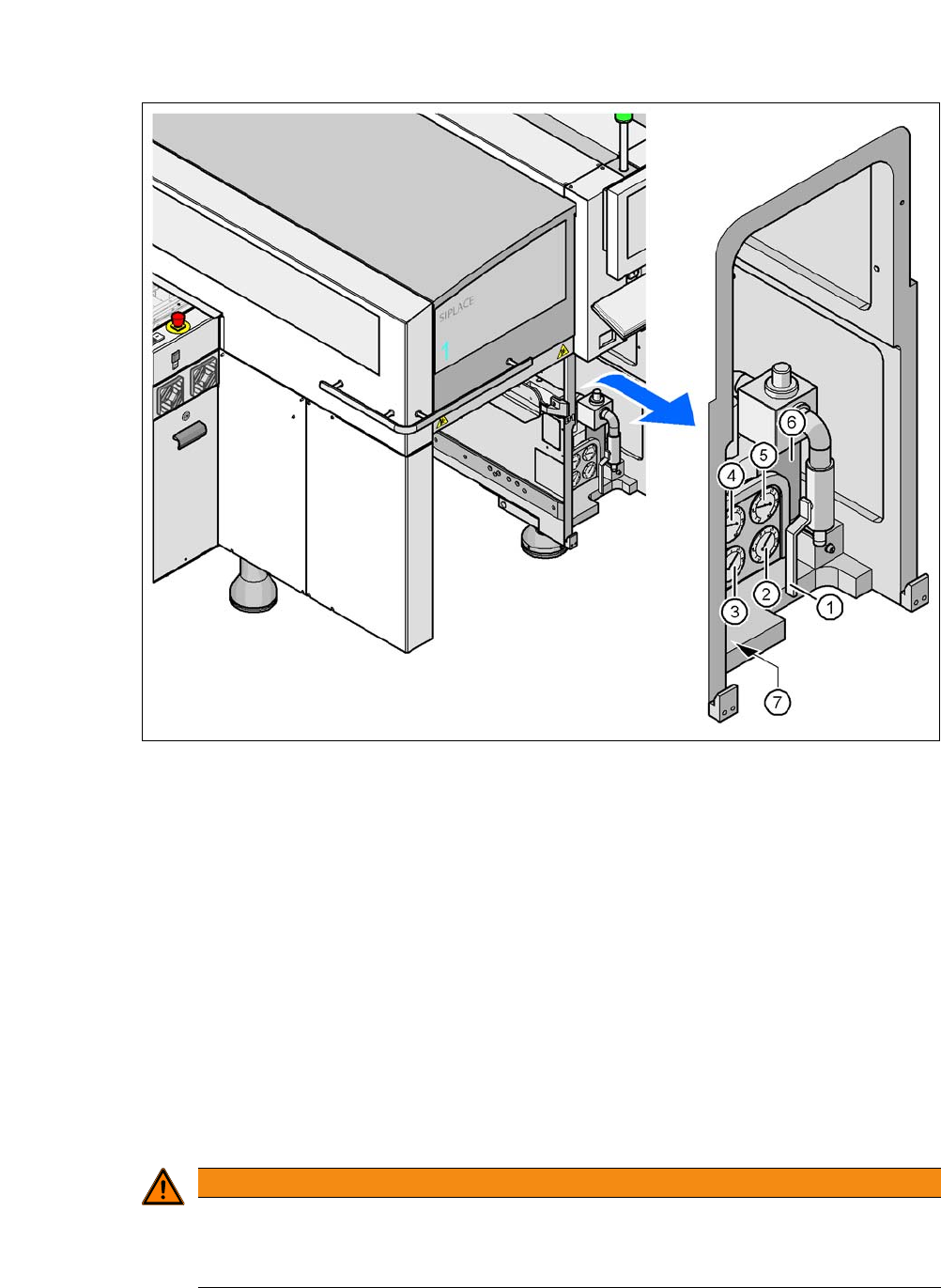

Abb. 2.10 - 1 Drucklufteinheit am Automaten
(1) Absperrhahn
(2) Manometer für Versorgungsdruck der Maschinenkomponenten
Solldruck: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (Anzeigebereich 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometer für Versorgungsdruck der Portalverteiler
Solldruck: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (Anzeigebereich 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometer für Versorgungsdruck der Bulkcase-Zuführmodule
Solldruck: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (Anzeigebereich: 0 - 0,6 MPa, 0 - 6 bar)
(5) Manometer für Eingangsdruck
Solldruck: 0,5 - 1,0 MPa, 5 - 10 bar (Anzeigebereich: 0 - 1,0 MPa, 0 - 10 bar)
(6) Druckluftfilter
(7) Innensechskantschraube zur Befestigung des Pneumatikeinschubs
2
WARNUNG
Verletzungsgefahr!
Bei Druckluftleitungen, die unter Druck stehen, besteht Verletzungsgefahr.
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen.
