2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie 2.10 Sperren der Druckluftzufuhr und Druckabbau Ab Softwarever sion SR 708.0 Ausgabe 12/2014 DE -DR AFT 104 2 Abb. 2.10 - 2 Elektrische und pneumat ische Anschlusss…
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.10 Sperren der Druckluftzufuhr und Druckabbau
103
Abb. 2.10 - 1 Drucklufteinheit am Automaten
(1) Absperrhahn
(2) Manometer für Versorgungsdruck der Maschinenkomponenten
Solldruck: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (Anzeigebereich 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometer für Versorgungsdruck der Portalverteiler
Solldruck: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (Anzeigebereich 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometer für Versorgungsdruck der Bulkcase-Zuführmodule
Solldruck: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (Anzeigebereich: 0 - 0,6 MPa, 0 - 6 bar)
(5) Manometer für Eingangsdruck
Solldruck: 0,5 - 1,0 MPa, 5 - 10 bar (Anzeigebereich: 0 - 1,0 MPa, 0 - 10 bar)
(6) Druckluftfilter
(7) Innensechskantschraube zur Befestigung des Pneumatikeinschubs
2
WARNUNG
Verletzungsgefahr!
Bei Druckluftleitungen, die unter Druck stehen, besteht Verletzungsgefahr.
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen.
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.10 Sperren der Druckluftzufuhr und Druckabbau Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
104
2
Abb. 2.10 - 2 Elektrische und pneumatische Anschlussstelle am SWS
2
(1) Manometer Druckluftversorgung (2) Spannungsversorgung
(3) Kommunikation mit SIPLACE-Automat (4) CAN-Bus
(5) Druckluftanschluss (abgewandelter Adap-
ter Blindstecker [03011592-01])
(6) LAN1
(7) LAN2
2
1
3
4
5
6
7
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.11 Energiezustand nach Ausschalten des Hauptschalters
105
2.11 Energiezustand nach Ausschalten des Haupt-
schalters
2
2.11.1 Hauptschalter am Bestückautomaten
2

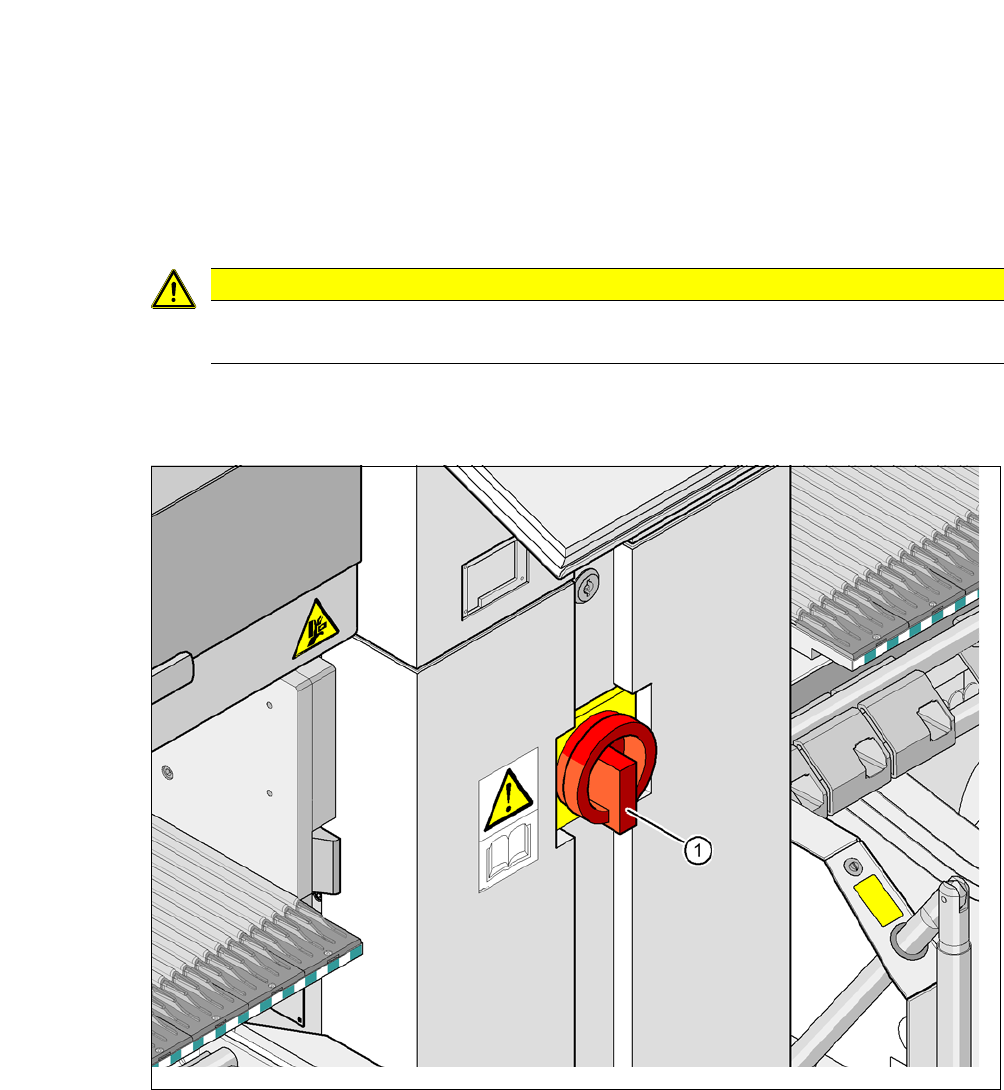

Abb. 2.11 - 1 Lage der Stromversorgung am Automaten
2
VORSICHT
Beachten Sie, dass jedes SWS-Modul einen eigenen Hauptschalter hat.
(1) Hauptschalter
