2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie 2.11 Energiezustand nach Ausschalten des Hauptschalter s Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 108 2 Abb. 2.1 1 - 3 Lage des Computereinschubs (1) C…
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.11 Energiezustand nach Ausschalten des Hauptschalters
107
2

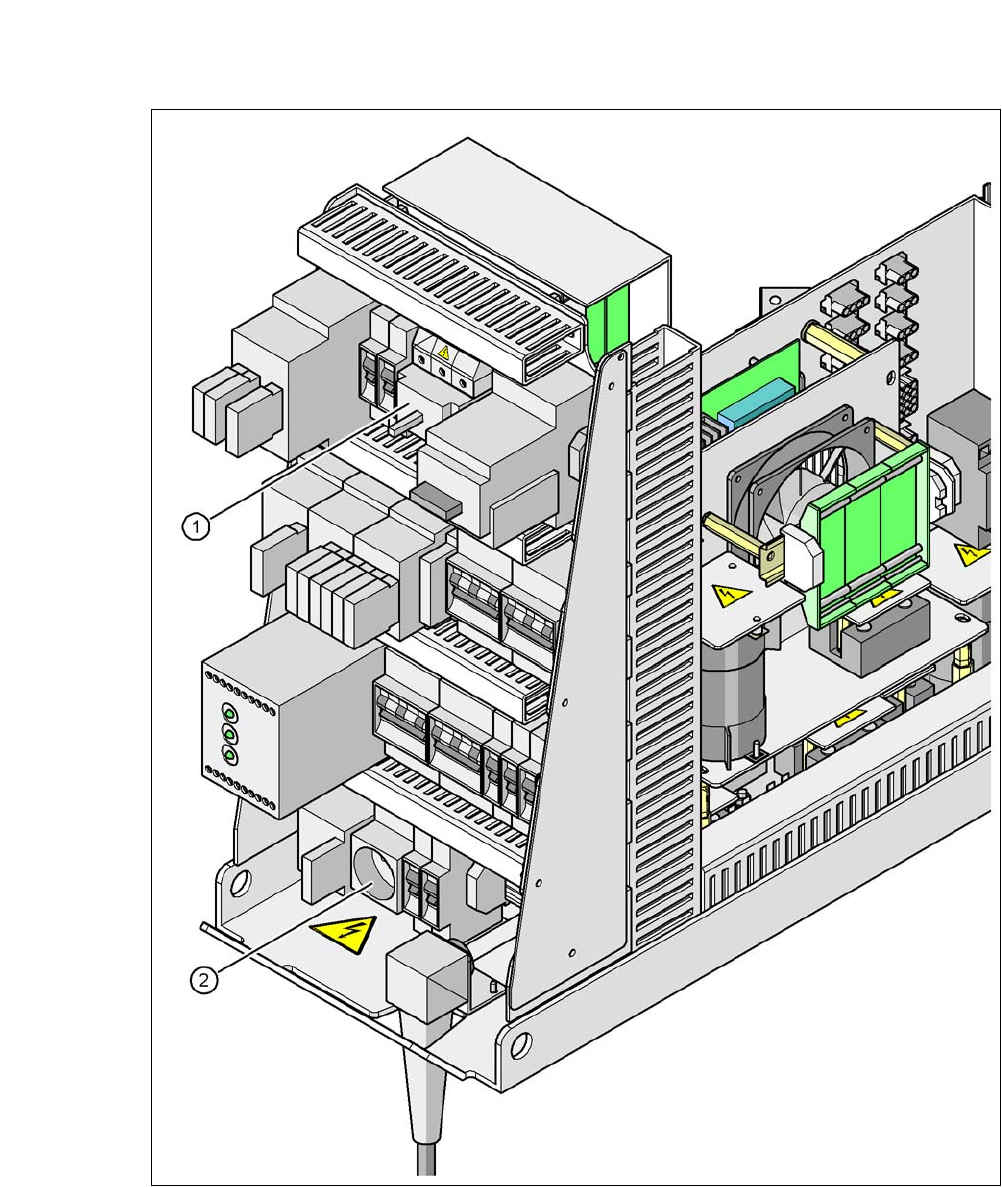

Abb. 2.11 - 2 Lage von Hauptschalter und Servicesteckdose
(1) Hauptschalter
(2) Servicesteckdose
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.11 Energiezustand nach Ausschalten des Hauptschalters Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
108
2
Abb. 2.11 - 3 Lage des Computereinschubs
(1) Computereinschub (oberer Teil)
(2) Lage des Computereinschubs
(3) Stromversorgungseinschub ± 12 V-/± 15 V-
(4) Stromversorgungseinschub + 5 V-/+ 52 V-
(5) Stromversorgungseinschub + 3,3 V-
(T) Leiterplatten-Transportrichtung
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.11 Energiezustand nach Ausschalten des Hauptschalters
109
2.11.1.1 Hauptschalter ausgeschaltet - Automat am Netz angeklemmt
2
GEFAHR
Lebensgefahr durch Spannungen!
Unsachgemäßer Umgang mit dem Automaten kann zu Tod oder schwerer Körperverlet-
zung sowie erheblichem Sachschaden führen.
Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefähr-
liche Spannungen:
– Kabelanschlussklemmen L1, L2 und L3 des Hauptschalters Q1 (siehe Abb. 2.11 - 4
)
– Servicesteckdose X102 (siehe Abb. 2.11 - 4
)
– Sicherungsautomat F1 für die Servicesteckdose (siehe Abb. 2.11 - 4
)
– Netzfilter Z1 (siehe Abb. 2.11 - 5
)
– Entladedrossel L20 mit Sicherungen F21, F22 und F23 (siehe Abb. 2.11 - 5
)
– Klemmenfeld X100 zum Anschluss des Netzversorgungskabels (siehe Abb. 2.11 - 5
)
– Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom füh-
ren, ist braun.
– Achseinschub.
Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbe-
sondere EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur entsprechend qualifiziertes und geschultes Personal darf die Schutztüre der
Stromversorgung öffnen.
