2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie 2.12 Verriegeln des Automaten und Anbri ngen von Warnschildern Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 116 Abb. 2.12 - 2 Motorschutzschalter verriegel…
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.12 Verriegeln des Automaten und Anbringen von Warnschildern
115
2

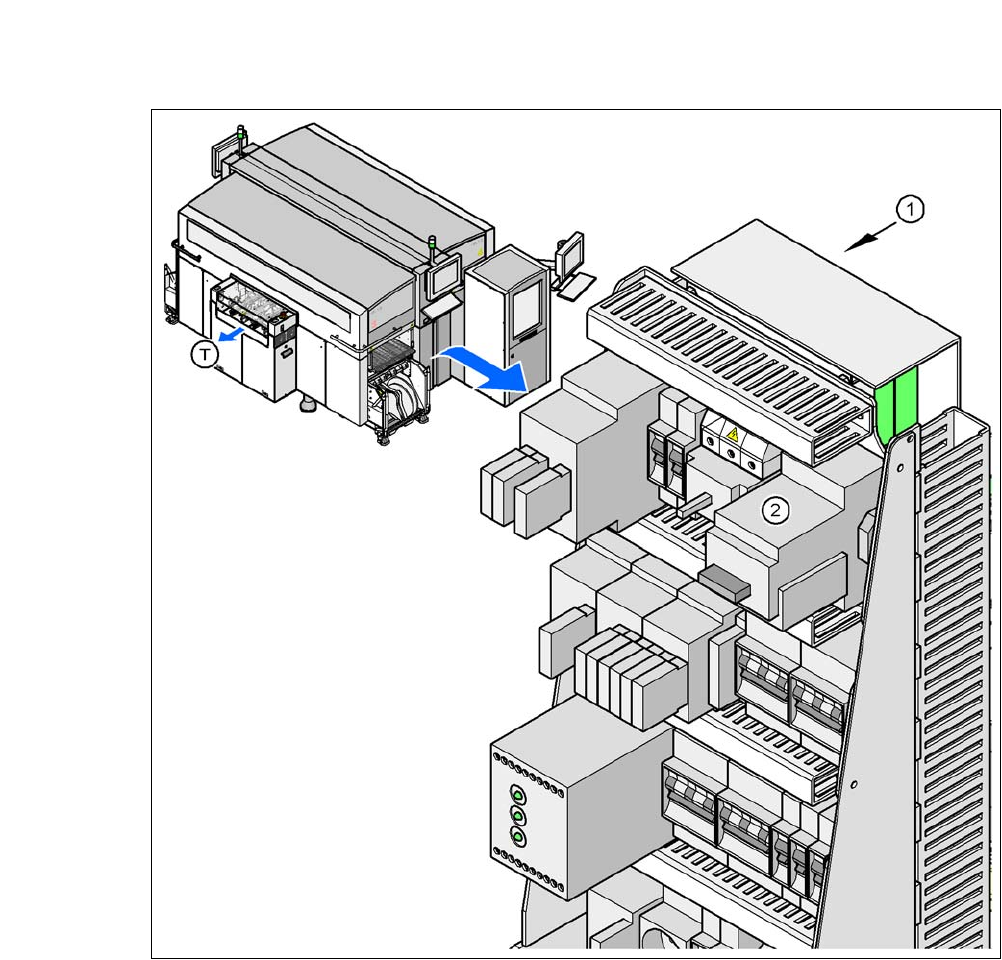

Abb. 2.12 - 1 Lage des Motorschutzschalters
2
(1) Stromversorgung
(2) Motorschutzschalter
(T) Leiterplatten-Transportrichtung
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.12 Verriegeln des Automaten und Anbringen von Warnschildern Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
116
Abb. 2.12 - 2 Motorschutzschalter verriegeln
2
– Alternativ: Anbringen von Warnschildern
Ist es möglich, die Maschine mit einem Schloss zu verriegeln, so muss dies durchgeführt wer-
den. Es gibt allerdings Situationen, bei denen zum Freischalten der Energie kein Schloss an-
gebracht werden kann. In diesen Fällen müssen Warnschilder an den freigeschalteten
Maschinen angebracht werden, um die Mitarbeiter davon zu unterrichten, dass die Maschine
zu Servicezwecken freigeschaltet worden ist. Das Schild muss sicher befestigt werden, es
muss von allen Seiten einsehbar sein und darf nur von demjenigen entfernt werden, der es
angebracht hat. 2
(A) Schalthebel gegen den Uhrzeigersinn drehen.
(B) Mit dem Schraubendreher Arretierlasche aus dem Schalthebel herausdrücken.
(C) Schalthebel mit Schloss sichern.
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.12 Verriegeln des Automaten und Anbringen von Warnschildern
117
Freisetzen gespeicherter Energie
Gespeicherte Energien in der Druckluftversorgung und elektrische Energien in Elektrolytkon-
densatoren müssen durch geeignete Maßnahmen freigesetzt sein. 2
Warten Sie dazu nach dem Abschalten des Automaten die angegebenen Entlade- bzw.
Druckabbauzeiten ab (siehe Abschnitte 2.9
und 2.10), um am Automaten gefahrlos ar-
beiten zu können.
Überprüfen der Verriegelung.
Testen Sie die Verriegelung des Automaten, indem Sie einfach den Start-Taster drücken.
Folgende Schritte sind nötig, um den Automaten wieder betriebsbereit zu machen.
Überprüfen Sie den Arbeitsbereich. Sorgen Sie dafür, dass das autorisierte Personal sämtli-
ches Werkzeug entfernt und alle Sicherheitseinrichtungen wieder in Kraft setzt.
Unterrichten Sie alle betroffenen Mitarbeiter
Informieren Sie alle Arbeiter in dem betreffenden Bereich, dass die Maschine wieder in Be-
trieb genommen wird, ehe Sie auch nur eines der Schlösser bzw. Warnschilder entfernen.
Entfernen der Schlösser/Warnschilder
Jeder dazu autorisierte Mitarbeiter muss sein eigenes Schloss entfernen und unter Ver-
schluss nehmen.
Schalten Sie den Automaten ein und lassen Sie während des Betriebs autorisiertes Personal
überprüfen, ob die Reparaturen ordnungsgemäß durchgeführt worden sind.
2.12.3 Testen
Instandhaltungspersonal oder Elektriker dürfen die Schaltungen testen, indem sie diese kurzzeitig
aktivieren, ohne das Verriegelungsverfahren aufzuheben. Dies allerdings nur, wenn keine weite-
ren Personen mehr Arbeiten an der zu testenden Baugruppe ausführen.
Es ist außerordentlich wichtig, dass alle weiteren Start - und NOT-AUS-Reset-Taster mit dem
Warnschild "Nicht in Betrieb nehmen" gekennzeichnet sind, um so ein unbeabsichtigtes Starten
der Anlage in dieser Zeit zu verhindern.
2.12.4 Verantwortung und Pflichten
– Es gehört zu den Aufgaben und Pflichten des Instandhaltungspersonals und der Elektriker
sicherzustellen, dass dieses Verfahren eingehalten wird.
– Es gehört zu den Aufgaben und Pflichten des unmittelbar Vorgesetzten des Instandhaltungs-
personal und der Elektriker, sein Personal in dieses Verfahren einzuweisen.
– Es gehört zu den Aufgaben und Pflichten des Sicherheitsbeauftragten, unter Einbeziehung
des Sicherheitskommittees, der Gesundheitsbehörden (Health Service Department) und den
Managern der verschiedensten Abteilungen und Vizepräsidenten das Verfahren zum Verrie-
geln und Kennzeichnen der Verriegelung der Automaten zu regeln.
