Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 3.4 Abmessungen und Gewicht der SIPLACE CA 131 3.4.3 Abst andsmaße der Maschinenfüße und der festen LP-T ranspo…
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.4 Abmessungen und Gewicht der SIPLACE CA Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
130
3.4.2 Höhe der aufgeklappten Schutzhauben
3

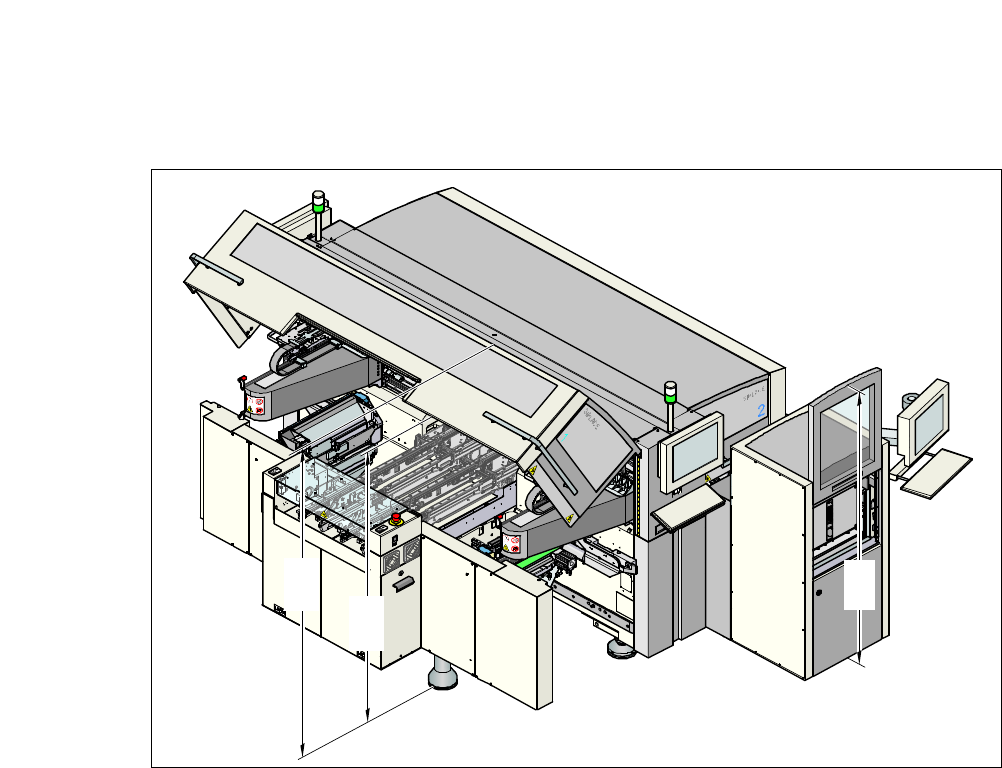

Abb. 3.4 - 3 Höhe der aufgeklappten Schutzhauben - Abmessungen in Millimeter
2110
2090
2060
1990
1840
1820
1790
1720
1960
1940
1910
1840
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 3.4 Abmessungen und Gewicht der SIPLACE CA
131
3.4.3 Abstandsmaße der Maschinenfüße und der festen LP-Transportkanten
3.4.3.1 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante
des LP-Einfachtransports
3

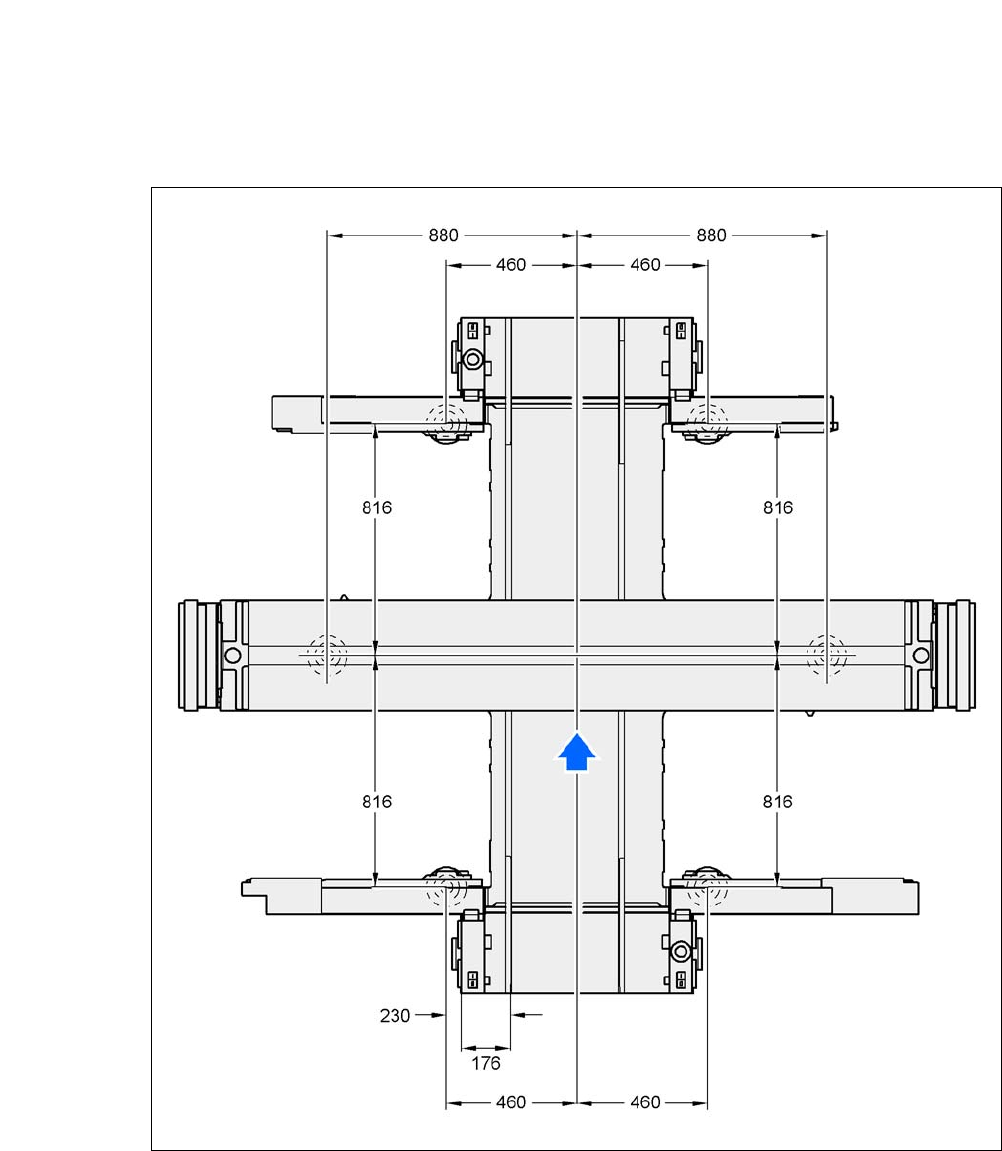

Abb. 3.4 - 4 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante des LP-Einfachtransports
in Millimeter
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.4 Abmessungen und Gewicht der SIPLACE CA Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
132
3.4.3.2 Abstandsmaße der Maschinenfüße und der festen linken Transportkante
des LP-Einfachtransports
3
Abb. 3.4 - 5 Abstandsmaße der Maschinenfüße und der festen linken Transportkante des LP-Einfachtransports
in Millimeter
