3 Technische Daten Betriebsanleitung SIPLACE CA-Serie 3.4 Abmessungen und Gewicht der SIPLACE CA Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 132 3.4.3.2 Abst andsmaße der Maschinenfüße und der festen linken T r…
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 3.4 Abmessungen und Gewicht der SIPLACE CA
131
3.4.3 Abstandsmaße der Maschinenfüße und der festen LP-Transportkanten
3.4.3.1 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante
des LP-Einfachtransports
3
Abb. 3.4 - 4 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante des LP-Einfachtransports
in Millimeter
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.4 Abmessungen und Gewicht der SIPLACE CA Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
132
3.4.3.2 Abstandsmaße der Maschinenfüße und der festen linken Transportkante
des LP-Einfachtransports
3

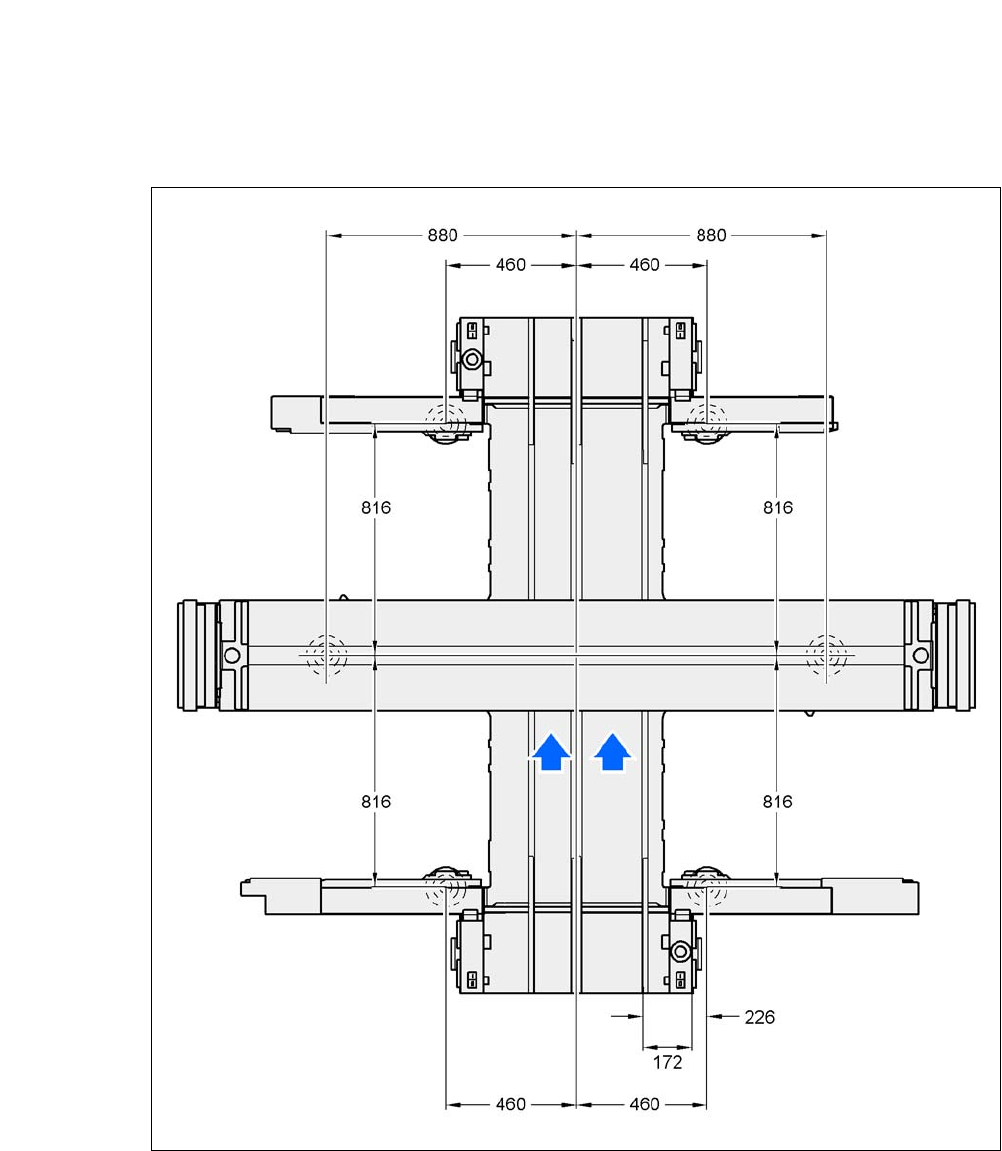

Abb. 3.4 - 5 Abstandsmaße der Maschinenfüße und der festen linken Transportkante des LP-Einfachtransports
in Millimeter
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 3.4 Abmessungen und Gewicht der SIPLACE CA
133
3.4.3.3 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante
des LP-Doppeltransports
3
Abb. 3.4 - 6 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante des LP-Doppeltransports
in Millimeter
