Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 3.4 Abmessungen und Gewicht der SIPLACE CA 139 3.4.8 Schwerpunkt des SWS 3 Abb. 3.4 - 10 Koordinatensystem für …
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.4 Abmessungen und Gewicht der SIPLACE CA Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
138
3.4.7 Schwerpunkt der CA-Serien-Automaten
3

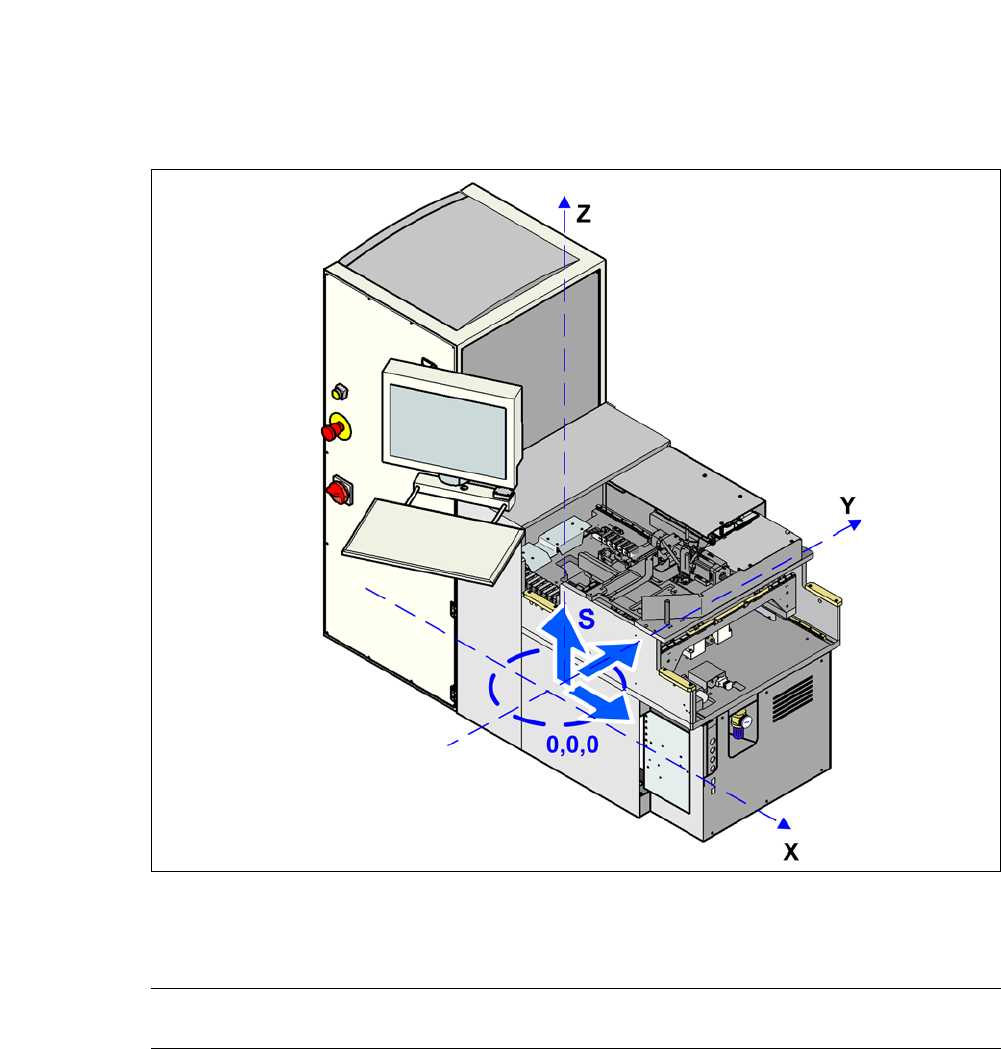

Abb. 3.4 - 9 Schwerpunkt der CA-Serien-Automaten
3
Schwerpunktkoordinaten:
Diese Schwerpunktkoordinaten gelten für den Bestückautomaten bei einer LP-Transporthöhe
von 930 mm.
3
VORSICHT
Entfernen Sie vor dem Transport der CA-Maschine alle BE-Tische und SWS.
CA4-Automat
Ohne SWS, ohne BE-Wagen X-Koordinate
Y-Koordinate
Z-Koordinate
0 mm
0 mm
120 mm Höhe
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 3.4 Abmessungen und Gewicht der SIPLACE CA
139
3.4.8 Schwerpunkt des SWS
3
Abb. 3.4 - 10 Koordinatensystem für den Schwerpunkt des SWS
3
Schwerpunktkoordinaten:
SWS X-Koordinate
Y-Koordinate
0 mm
650 mm
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.5 Linienkonzept Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
140
3.5 Linienkonzept
3.5.1 Beschreibung
3
Flexibilität, Modularität, Kompaktheit und hohe Leistungsdichte zeichnen das SIPLACE-Konzept
aus. In Kombination mit der SIPLACE X-Serie erlauben SIPLACE CA-Automaten das individuelle
Konfigurieren einer Fertigungslinie aus gleichen und unterschiedlichen Modulen. Ändern sich die
Produktionsanforderungen, lassen sich die einzelnen Bestücksysteme dank ihrer Modularität und
Kompaktheit schnell und ohne großen Aufwand neu kombinieren.
3

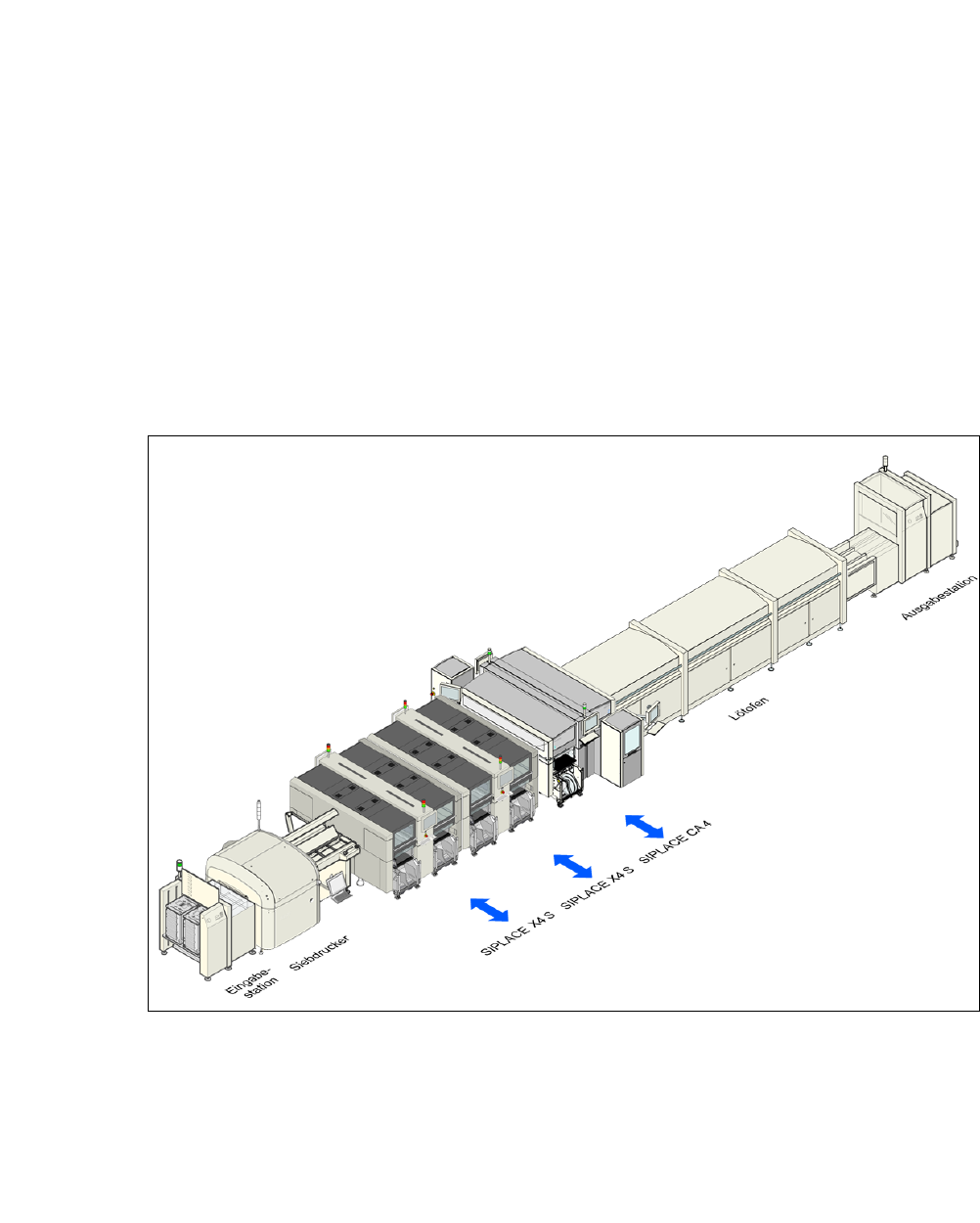

Abb. 3.5 - 1 Linienkonzept (Beispiel)
Die SIPLACE-Familie bietet damit für jede Leistungsanforderung das geeignete Bestücksystem.
SIPLACE Automaten der CA-Serie können Bare-Dies direkt vom Wafer im Flip-Chip- bzw. Die-
Attach-Prozess sowie das gesamte von der SIPACE X bekannte SMT-Spektrum bestücken. Die
SIPLACE CA ist damit der Anfang einer neuen Bestückungs-Technologie in der SIPLACE-
Familie.
