Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 3.7 Bestückköpfe 157 3.7.2.4 Bestückmodi des MultiSt ar Je nach BE-Klasse arbeitet de r CPP-Kopf in un terschied…
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.7 Bestückköpfe Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
156
Die Kopfhöhe muss in einem Bestückbereich für alle Bestückköpfe gleich sein.
Installieren Sie den CPP-Kopf immer in der oberen Montageposition, wenn er mit folgenden
Baugruppen kombiniert wird:
– Stationäre BE-Kamera
– Matrix Tray Changer
– TwinStar
3.7.2.3 Klassifizierung des zu verarbeitenden BE-Spektrums
3
BE-Klasse BE-Größe Montageposition
*a
des CPP-Kopfes
BE-Höhe BE-Kameratyp
Kleines BE
K_BE
01005 -
27 x 27 mm²
oben bis 8,5 mm
Kopfkamera,
Typ 30
unten bis 6 mm
01005 -
16 x 16 mm²
unten bis 6 mm
Kopfkamera,
Typ 38
Mittelgroßes BE,
Typ M_BE_1
< 27 x 27 mm²
oben
zwischen 8,5
und 11,5 mm
Stationäre
BE-Kamera,
Typ 33
(siehe Abschnitt
6.7.1
, Seite 410)
unten nicht möglich
Mittelgroßes BE,
Typ M_BE_2
zwischen
27 x 27 mm²
und 32 x 32 mm²
oben 11,5 mm
unten nicht möglich
Großes BE
G_BE
zwischen 32 x
32 mm² und
50 x 40 mm²
oben bis 11,5 mm Stationäre
BE-Kamera,
Typ 33
unten nicht möglich
Tab. 3.7 - 1 Klassifizierung des zu verarbeitenden BE-Spektrums
*)a Beachten Sie bitte die Regeln für die Höhe der Montagepositionen in Abschnitt 3.7.2.2
, Seite 155.
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 3.7 Bestückköpfe
157
3.7.2.4 Bestückmodi des MultiStar
Je nach BE-Klasse arbeitet der CPP-Kopf in unterschiedlichen Bestückmodi. Die Rüstoptimierung
wählt dazu den Bestückmodus mit den minimalen Taktzeiten. Die folgende Tabelle zeigt den Zu-
sammenhang zwischen BE-Klasse und Bestückmodus.
Tab. 3.7 - 2 Relationen zwischen BE-Klasse und Bestückmodi
3
3
3.7.2.5 Montagepositionen des MultiStar an den Automaten
3.7.2.6 MultiStar im Collect&Place-Modus
In diesem Modus verarbeitet der MultiStar kleine Bauelemente.
Bestückmodus Bauelementeklasse
Kleines BE Mittelgroßes BE Großes BE
Collect&Place-
Modus
ja nein nein
Gemischter Modus ja ja nein
Erweiterter Pick&Pla-
ce-Modus
ja ja ja
Reiner
Pick&Place-Modus
nein nein ja
Bestückautomat Montageposition
*a
CPP-Kopf
Maximale BE-Höhe Visionkamera
SIPLACE CA unten 6 mm Kopfkamera
oben 8,5 mm Kopfkamera
nur oben 11,5 mm Stationäre BE-Kamera
Tab. 3.7 - 3 Montagepositionen des CPP-Kopfes an den Automaten
*)a Beachten Sie bitte die Regeln für die Höhe der Montagepositionen in Abschnitt 3.7.2.2
, Seite 155.
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.7 Bestückköpfe Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
158
3

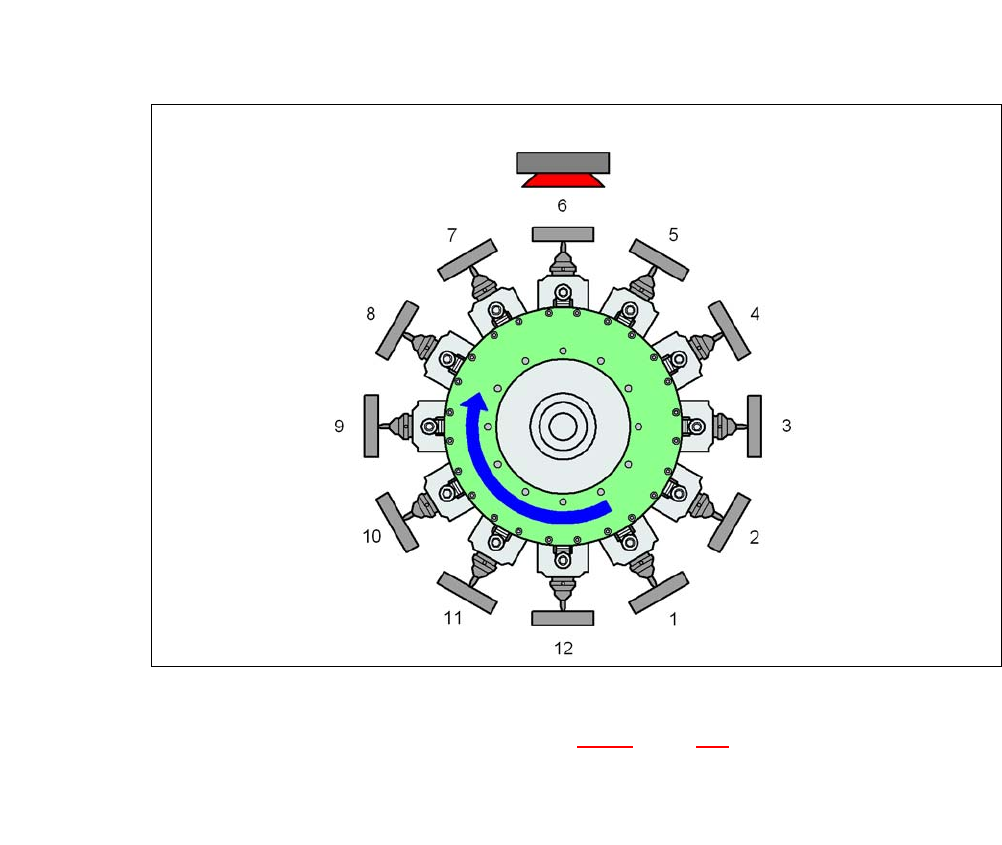

Abb. 3.7 - 7 MultiStar - Collect&Place-Modus
K_BE Kleines Bauelement (siehe Tabelle 3.7 - 1, Seite 156)
Typ 30 BE-Kamera, Typ 30
1 ... 12 Reihenfolge der aufgenommenen Bauelemente
3
Typ 30
K_BE
