Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 3.7 Bestückköpfe 159 3.7.2.7 MultiSt ar im gemischten Modus In diesem Modus werden kleine bis mittelgro ße Bauel…
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.7 Bestückköpfe Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
158
3
Abb. 3.7 - 7 MultiStar - Collect&Place-Modus
K_BE Kleines Bauelement (siehe Tabelle 3.7 - 1, Seite 156)
Typ 30 BE-Kamera, Typ 30
1 ... 12 Reihenfolge der aufgenommenen Bauelemente
3
Typ 30
K_BE
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 3.7 Bestückköpfe
159
3.7.2.7 MultiStar im gemischten Modus
In diesem Modus werden kleine bis mittelgroße Bauelemente verarbeitet.
3

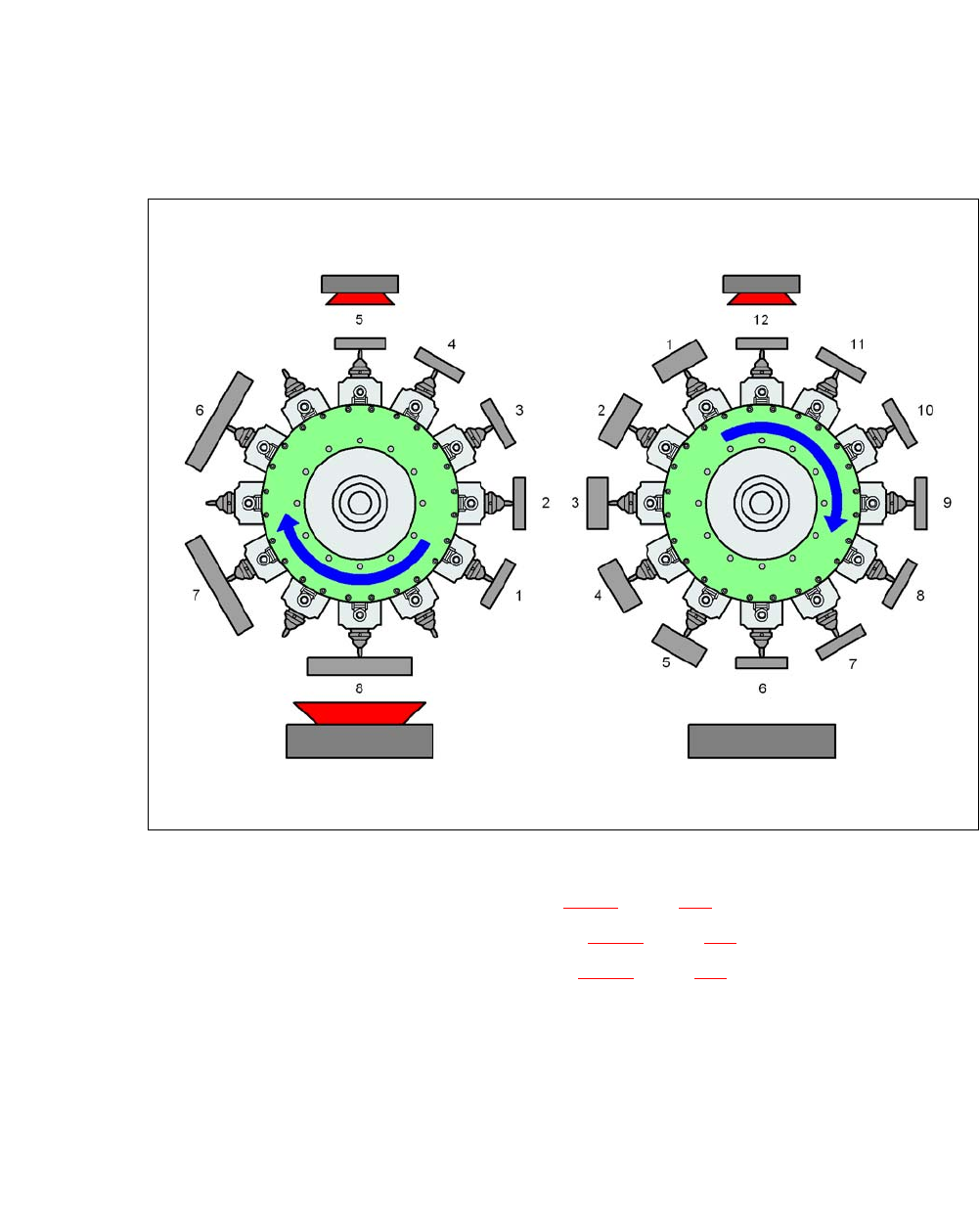

Abb. 3.7 - 8 MultiStar - gemischter Modus
K_BE Kleines Bauelement, siehe Tabelle 3.7 - 1, Seite 156
M_BE_1 Mittelgroßes BE, Typ 1 (siehe Tabelle 3.7 - 1, Seite 156)
M_BE_2 Mittelgroße BE, Typ 2 (siehe Tabelle 3.7 - 1
, Seite 156)
Typ 30 BE-Kamera, Typ 30
Typ 33 Stationäre BE-Kamera, Typ 33
1...8 Reihenfolge der aufgenommenen Bauelemente
1 ... 12 Reihenfolge der aufgenommenen Bauelemente
3
Benachbarte Segmente des CPP-Kopfes können keine Bauelemente des Typs M_BE_2 aufneh-
men, wenn die Diagonale des mittelgroßen BE, Typ 2 (M_BE_2) länger als 39,8 mm ist.
Typ 30 Typ 30
Typ 33 Typ 33
K_BE
M_BE_2
M_BE_1
K_BE
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.7 Bestückköpfe Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
160
3.7.2.8 MultiStar im erweiterten Pick&Place-Modus
In diesem Modus kann der MultiStar das gesamte BE-Spektrum von 01005 bis 50 x 40 mm² be-
stücken. Das große Bauelement wird zuletzt abgeholt, optisch zentriert und als erstes BE be-
stückt.
3

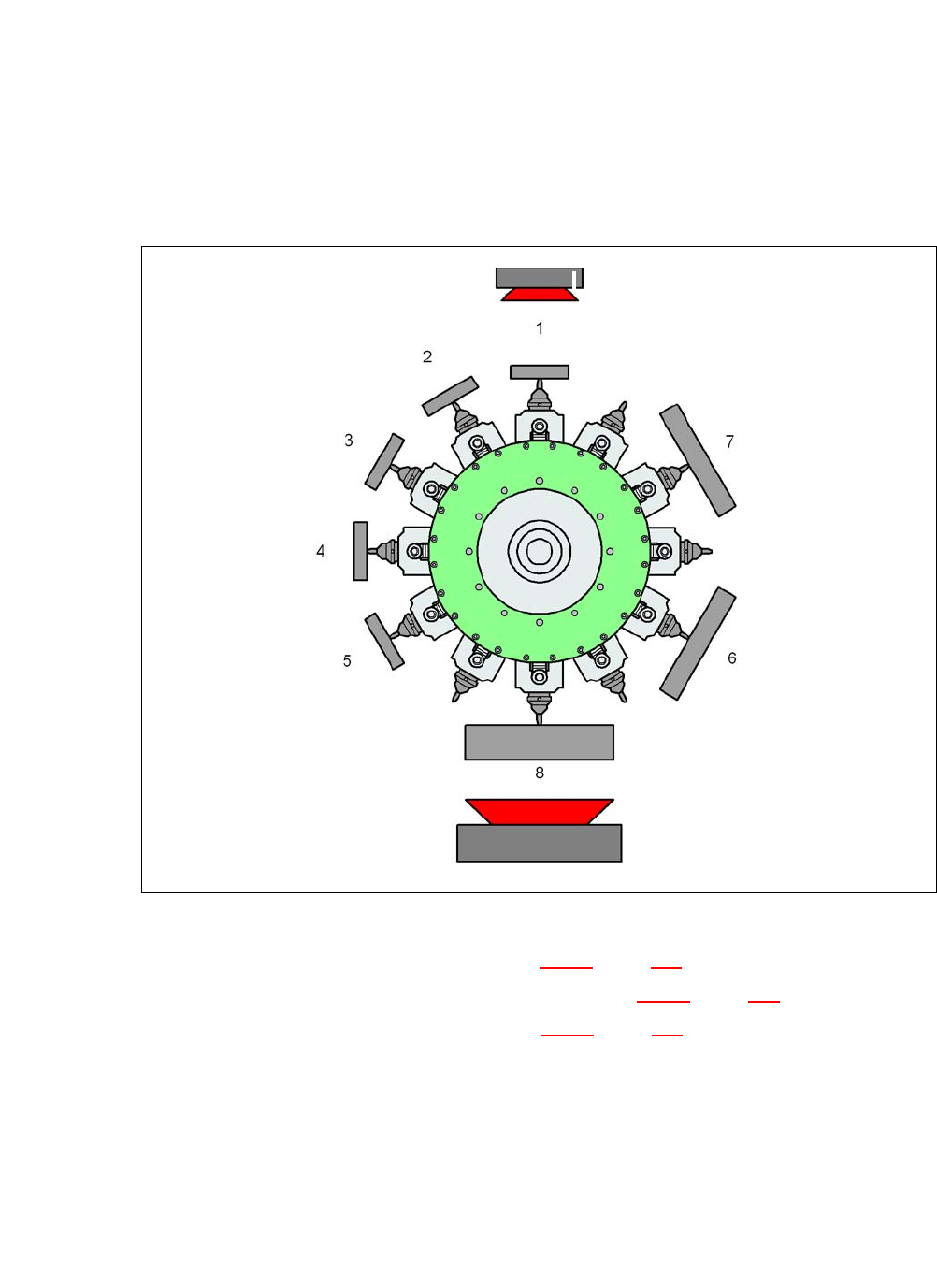

Abb. 3.7 - 9 MultiStar - gemischter Modus
K_BE Kleines Bauelement (siehe Tabelle 3.7 - 1, Seite 156)
M_BE_2 Mittelgroßes Bauelement, Typ 2 (siehe Tabelle 3.7 - 1
, Seite 156)
G_BE Großes Bauelement (siehe Tabelle 3.7 - 1
, Seite 156)
Typ 30 BE-Kamera, Typ 30
Typ 33 Stationäre BE-Kamera, Typ 33
1 ... 8 Reihenfolge der aufgenommenen Bauelemente
3
Benachbarte Segmente des CPP-Kopfes können keine Bauelemente der Typen M_BE_2 und
G_BE aufnehmen, wenn die Diagonale dieser BE länger als 39,8 mm ist.
Im reinen Pick&Place-Modus wird in einem Zyklus nur ein großes Bauelement bestückt. Der CPP-
Kopf arbeitet dabei wie ein Pick&Place-Kopf.
Typ 30
K_BE
G_BE
Typ 33
M_BE_2
