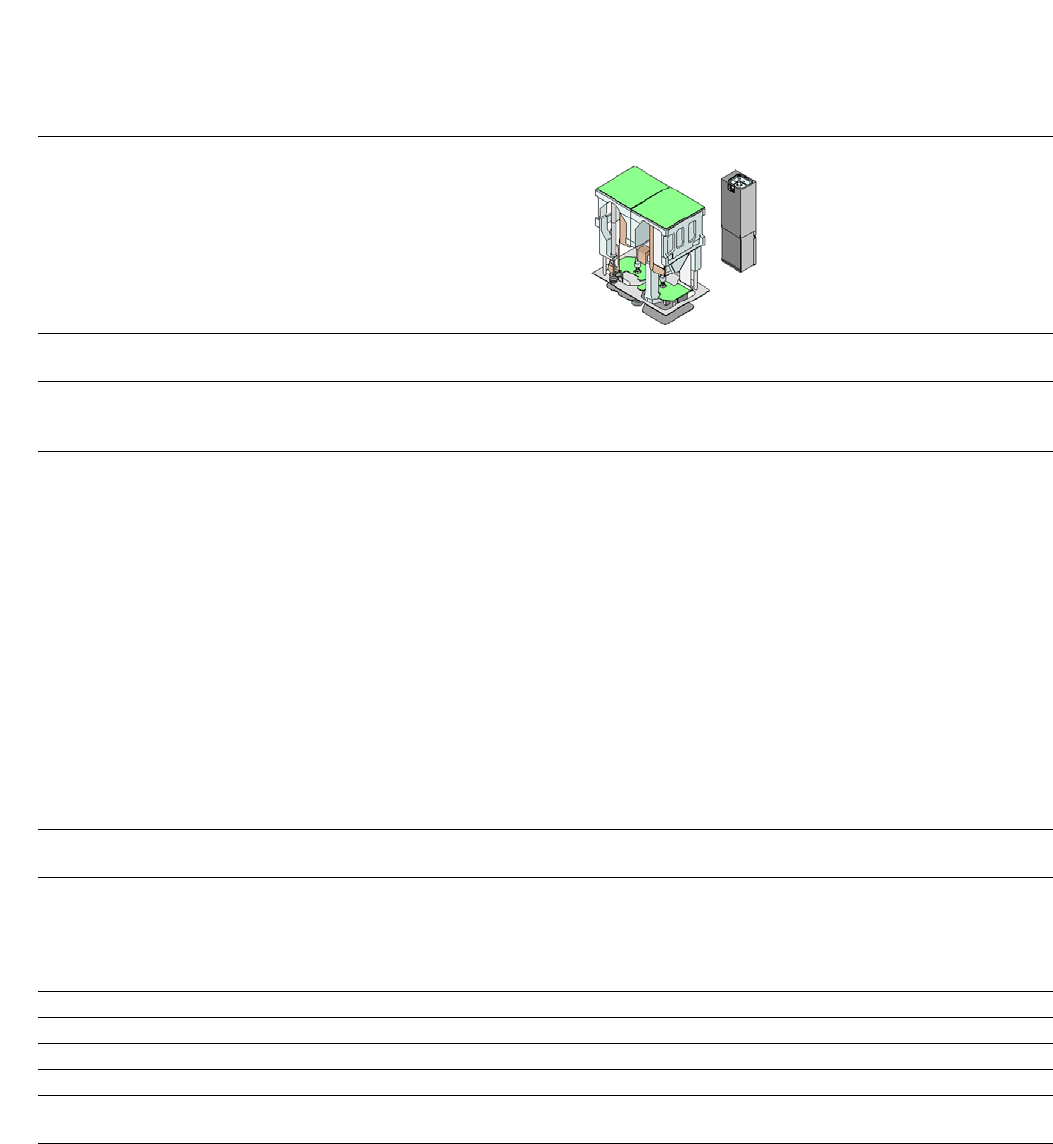

3.7.3.2 Technische Daten
SIPLACE TwinStar
*a
mit BE-Kameratyp 33
(Fine-Pitch Kamera)
mit BE-Kameratyp 25
(Flip-Chip Kamera)
BE-Spektrum
*b
0402 bis SO, PLCC, QFP, BGA, Sonder-BE, Bare
Die, Flip-Chip
0201 bis SO, PLCC, QFP, Sockel, Ste-
cker, BGA, Sonder-BE, Bare Die,
Flip-Chip, Shield
BE-Spezifikationen
*c
max. Höhe
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
*d
25 mm (höher auf Anfrage)
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 mm x 0,5 mm
55 mm x 45 mm (Einfachmessung)
Bei Betrieb mit zwei Pipetten (Mehrfachmessung)
50 mm x 50 mm oder
69 mm x 10 mm
Bei Betrieb mit einer Pipette:
85 mm x 85 mm oder
125 mm x 10 mm
max. 200 mm x 125 mm (mit Einschränkungen)
100 g
25 mm (höher auf Anfrage)
0,25 mm
0,1 mm
0,14 mm
0,08 mm
0,6mm x 0,3mm
16 mm x 16 mm (Einfachmessung)
55 mm x 55 mm (Mehrfachmessung)
100 g
Programmierbare
Aufsetzkraft
1,0 N - 15 N
2,0 N - 30 N
*e
1,0 N - 15 N
2,0 N - 30 N
d
Pipettentypen
*f
5xx (Standard)
4xx + Adapter
8xx + Adapter
9xx + Adapter
Greifer
5xx (Standard)
4xx + Adapter
8xx + Adapter
9xx + Adapter
Greifer
Pipettenabstand P&P Köpfe 70,8 mm 70,8 mm
X/Y-Genauigkeit
*g
± 26 µm / 3σ, ± 35 µm / 4σ ± 22 µm / 3σ, ± 30 µm / 4σ
Winkelgenauigkeit ± 0,05° / 3σ, ± 0,07°/ 4σ ± 0,05° / 3σ, ± 0,07° / 4σ
Beleuchtungsebenen 6 6
Einstellmöglichkeiten der
Beleuchtungsebenen
256
6
256
6
*)a Nicht in Verbindung mit SWS und nicht auf Stellplatz 2/4.
*)b Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad-Geometrien, den kundenspezifischen Standards, den
BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.
*)c Werden MultiStar und TwinStar in einem Bestückbereich kombiniert, kommt es zu Einschränkungen der maximalen BE-Höhe.
*)d Bei Verwendung von Standardpipetten.
*)e SIPLACE High-Force Head.
*)f Über 300 verschiedene Pipetten- und 100 Greifertypen verfügbar, umfangreiche Pipettendatenbank online verfügbar.
*)g Die Genauigkeitswerte werden im Rahmen der Maschinenabnahme nachgewiesen und entsprechen den Bedingungen aus dem
SIPLACE Liefer- und Leistungsumfang.
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 3.8 Elektrische und pneumatische Anschlussstellen
165
3.8 Elektrische und pneumatische Anschlussstellen
3.8.1 Elektrische Anschlussstelle (Bestückautomat)
3
Abb. 3.8 - 1 Elektrische Anschlussstelle am Bestückautomaten
(1) Hauptschalter
(2) Abdeckung über dem Stromversorgungseinschub
(3) Stromversorgungseinschub
(4) Winkel für die Kabelverschraubung
(5) Netzanschlusskabel
(T) Leiterplatten-Transportrichtung
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.8 Elektrische und pneumatische Anschlussstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
166
3.8.2 Pneumatische Anschlussstelle am Bestückautomaten
Abb. 3.8 - 2 Pneumatische Anschlussstelle am Bestückautomaten
(1) Pneumatikeinheit
(2) Anschlusskupplung für den Druckluftschlauch
(3) Absperrhahn
(4) Aussparung für Pneumatikschlauch
3
WARNUNG
Verletzungsgefahr!
Bei Druckluftleitungen, die unter Druck stehen, besteht Verletzungsgefahr.
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen.
