3 Technische Daten Betriebsanleitung SIPLACE CA-Serie 3.8 Elektrische und pneumatische An schlussstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 166 3.8.2 Pneumatische Anschlussstelle am Bestückautomaten Ab…
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 3.8 Elektrische und pneumatische Anschlussstellen
165
3.8 Elektrische und pneumatische Anschlussstellen
3.8.1 Elektrische Anschlussstelle (Bestückautomat)
3

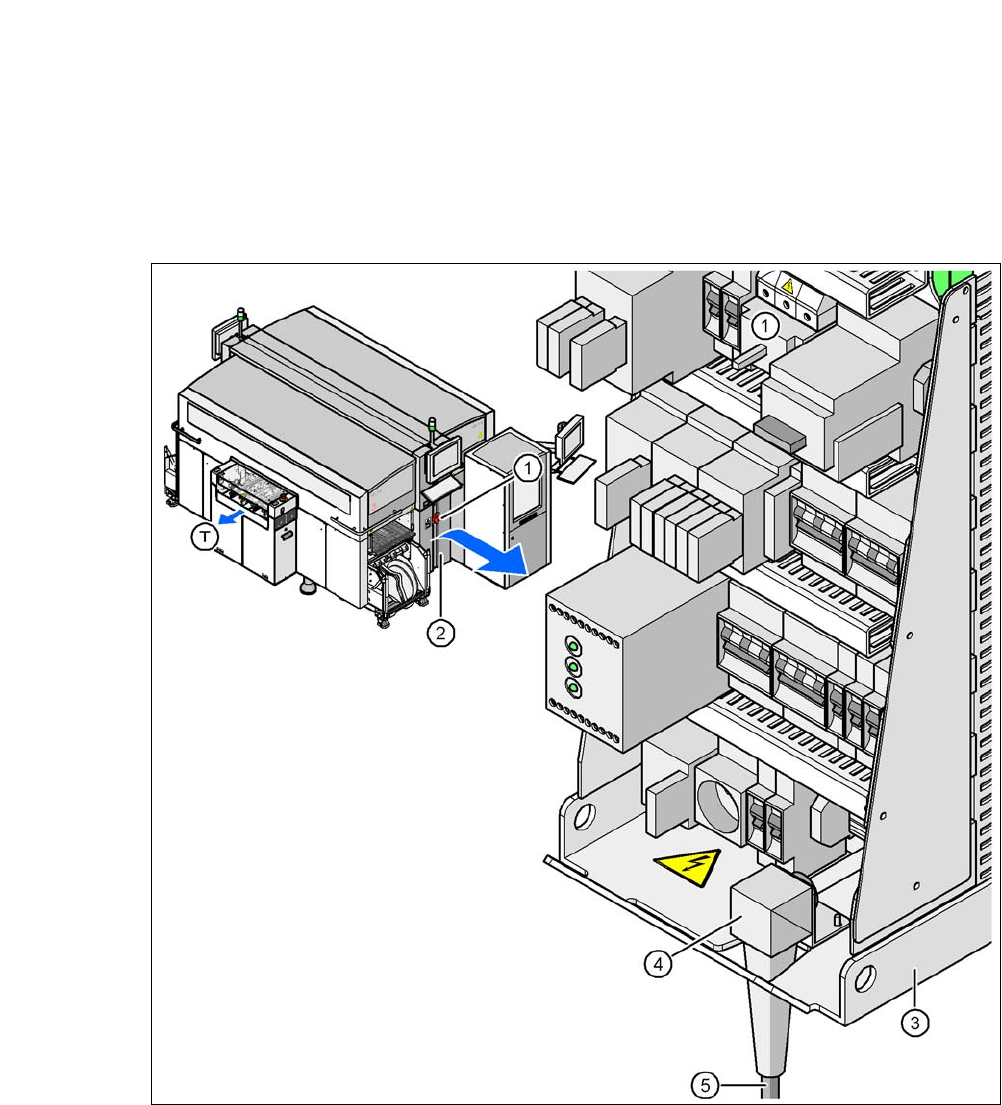

Abb. 3.8 - 1 Elektrische Anschlussstelle am Bestückautomaten
(1) Hauptschalter
(2) Abdeckung über dem Stromversorgungseinschub
(3) Stromversorgungseinschub
(4) Winkel für die Kabelverschraubung
(5) Netzanschlusskabel
(T) Leiterplatten-Transportrichtung
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.8 Elektrische und pneumatische Anschlussstellen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
166
3.8.2 Pneumatische Anschlussstelle am Bestückautomaten

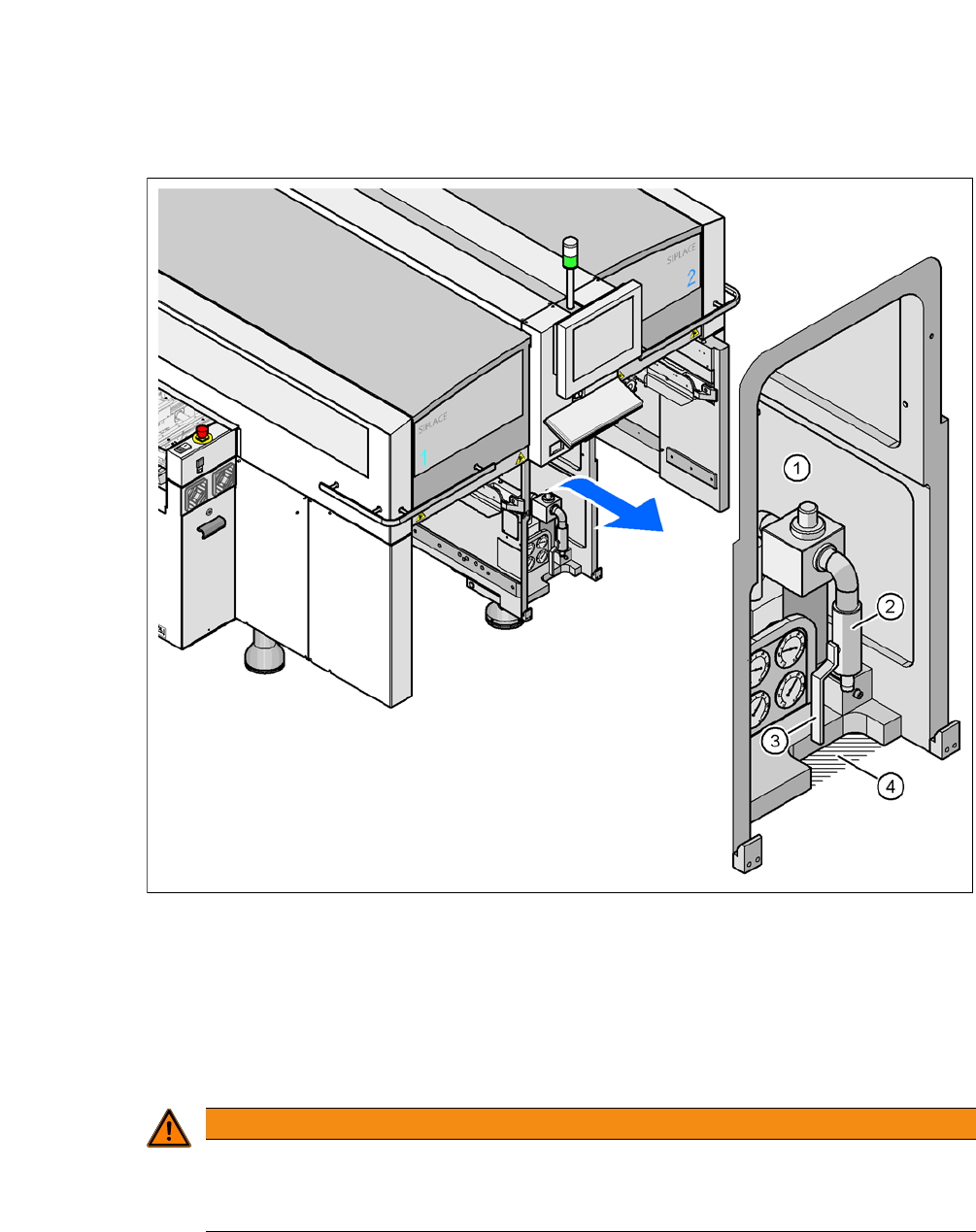

Abb. 3.8 - 2 Pneumatische Anschlussstelle am Bestückautomaten
(1) Pneumatikeinheit
(2) Anschlusskupplung für den Druckluftschlauch
(3) Absperrhahn
(4) Aussparung für Pneumatikschlauch
3
WARNUNG
Verletzungsgefahr!
Bei Druckluftleitungen, die unter Druck stehen, besteht Verletzungsgefahr.
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen.
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 3.8 Elektrische und pneumatische Anschlussstellen
167
3.8.3 Elektrische und pneumatische Anschlussstelle am SWS
3

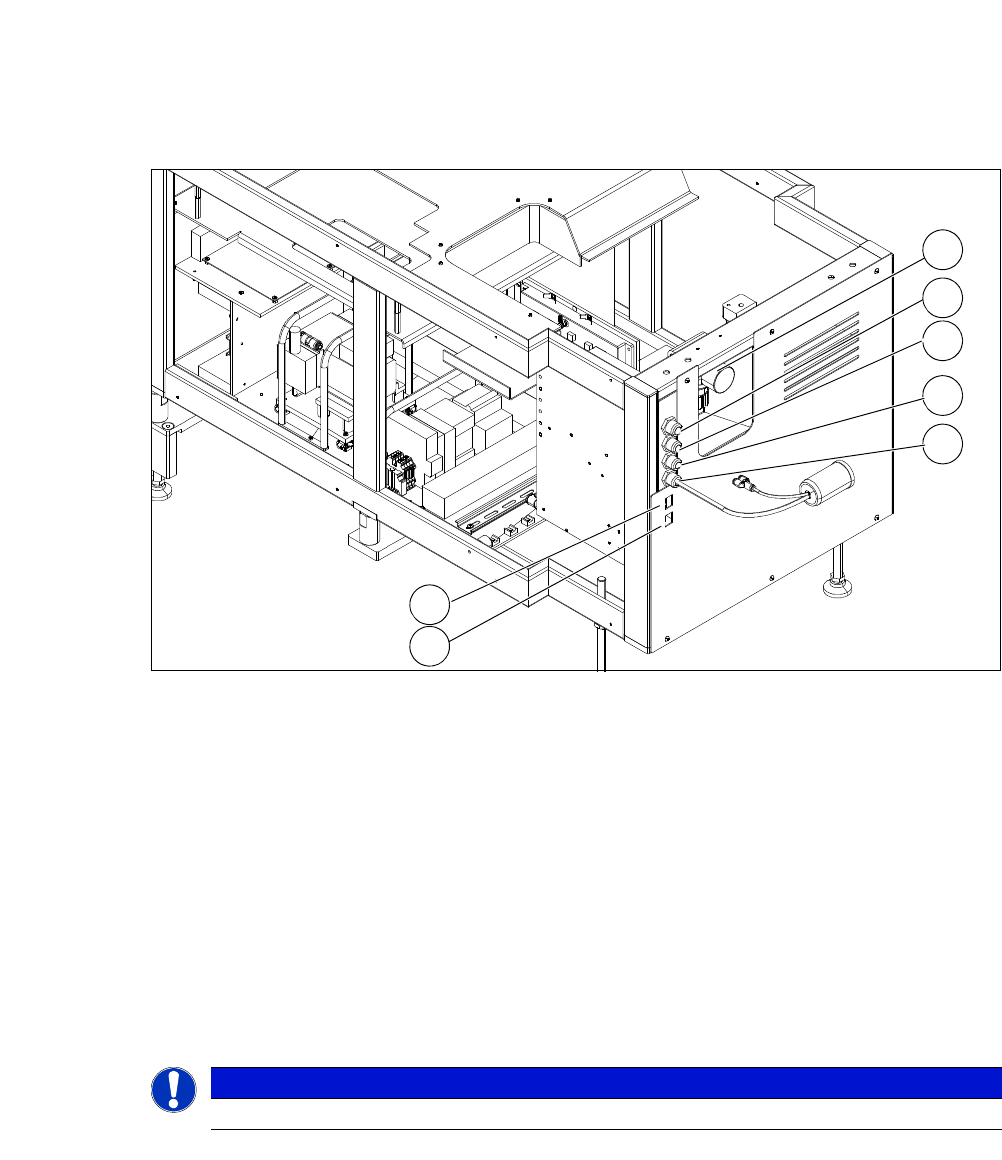

Abb. 3.8 - 3 Elektrische und pneumatische Anschlussstelle am SWS
3
3
3
(1) Manometer Druckluftversorgung (2) Spannungsversorgung
(3) Kommunikation mit SIPLACE-Automat (4) CAN-Bus
(5) Druckluftanschluss (abgewandelter Adap-
ter Blindstecker [03011592-01])
(6) LAN1
(7) LAN2
HINWEIS
Die Anschlussstellen des SWS sind im ausgebauten Zustand problemlos zugänglich.
2
1
3
4
5
6
7
