Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -D R AFT 3.9 Bedienelemente am Bestückautomaten 169 3.9.2 Beschreibung Alle Bedienelemente sind für Personen ab einer K…
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.9 Bedienelemente am Bestückautomaten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
168
3.9 Bedienelemente am Bestückautomaten
3.9.1 Bedien- und Anzeigeelemente
3

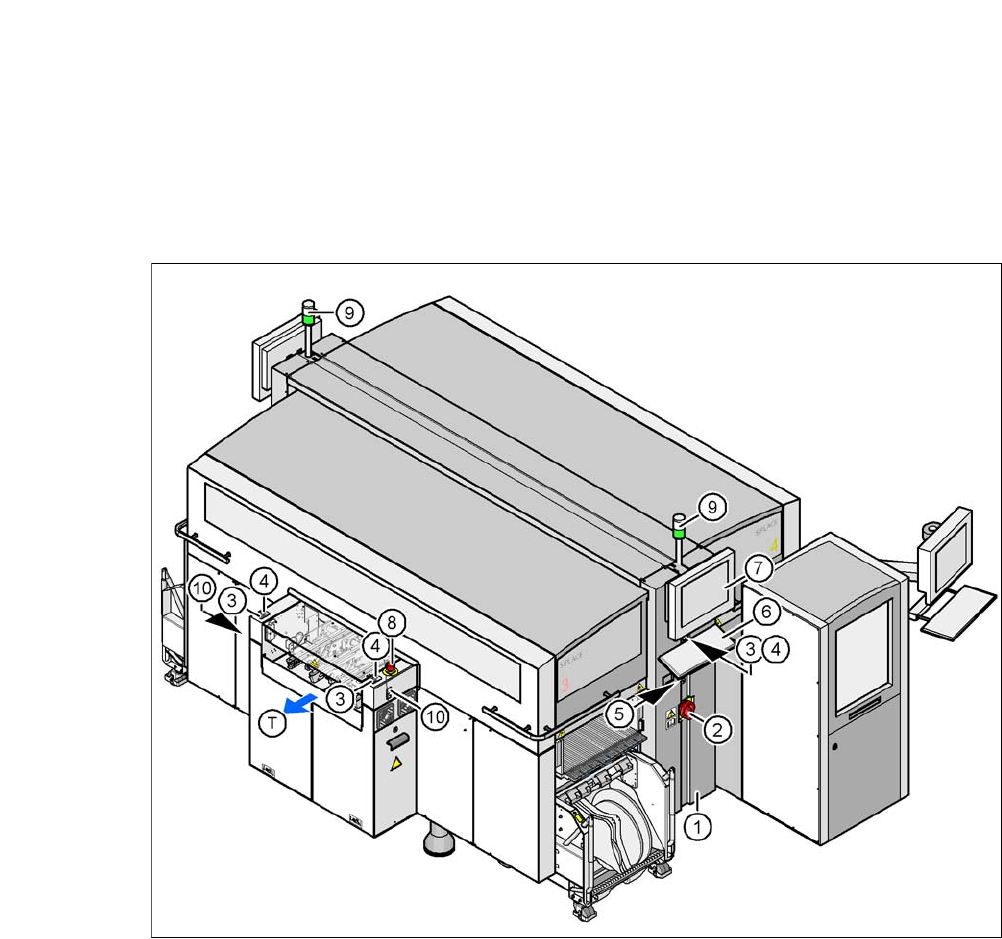

Abb. 3.9 - 1 Bedien- und Anzeigeelemente
(1) Bedienfeld auf der Seite der Stromversorgung (7) LCD-Bildschirm
(2) Hauptschalter (8) NOT-HALT-Taster
(3) Stopptaster (schwarz) (9) Meldeleuchten
(4) Starttaster (weiß) (10) Taster zum An- und Abdocken des
BE-Wagens
(5) Bauelementezähler
(6) Tastatur (T) Leiterplatten-Transportrichtung
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 3.9 Bedienelemente am Bestückautomaten
169
3.9.2 Beschreibung
Alle Bedienelemente sind für Personen ab einer Körpergröße von 1,40 m erreichbar.
Hauptschalter 3
Der Hauptschalter dient zum Ein- bzw. Ausschalten der Stromversorgung des Bestückautomaten.
3
Stopptaster 3
Mit diesem Taster halten Sie den Bestückbetrieb des Bestückautomaten an.
Starttaster 3
Mit diesem Taster starten Sie den Bestückautomaten nach dem Einschalten bzw. nach Beseiti-
gung von Fehlfunktionen.
NOT-HALT-Taster 3
Beim Drücken des NOT-HALT-Tasters rastet dieser ein. Die Stromversorgung zu den Portalach-
sen, BE-Wagen, Transportbändern und Schneidgeräten wird unterbrochen, die Spannungsver-
sorgung für die Sternachsen der Bestückköpfe reduziert. Der Taster lässt sich durch Drehen
wieder entriegeln.
Bauelementezähler 3
Der Bauelementezähler zeigt die Anzahl der verarbeiteten Bauelemente in Zehnerschritten an.
LCD-Bildschirm 3
Auf jeder Seite des Bestückautomaten befindet sich ein Flachbildschirm mit LCD-Technik und be-
rührungsempfindlicher Bildschirmoberfläche (Touchscreen).
Tastatur 3
Unterhalb des Bildschirms ist die Tastatur untergebracht.
GEFAHR
Lebensgefahr durch Spannungen!
Auch bei ausgeschaltetem Hauptschalter führen bestimmte Teile im Inneren des Automa-
ten noch lebensgefährliche Spannungen.
Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbe-
sondere EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur qualifiziertes bzw. geschultes Personal darf die Stromversorgung des Be-
stückautomaten ein- bzw. ausschalten.
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.9 Bedienelemente am Bestückautomaten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
170
Meldeleuchten 3
Die Farbenfolge der Meldeleuchten ist weiß - grün. Sie signalisieren die Betriebszustände und
Fehlfunktionen des Bestückautomaten.
3.9.3 Ergonomische Anordnung der Bedienelemente
Abbildung 3.9 - 1, Seite 168 gibt einen Überblick über die Platzierung der Bedienelemente. Sie
untergliedern sich in folgende Gruppen:
Bedienfeld an der rechten Seite (Pneumatikeinschub) der Mittelkonsole mit 3
– LCD-Bildschirm
– Tastatur mit Trackball
– Starttaster, Stopptaster
Bedienfeld an der linken Seite (Stromversorgungseinschub) der Mittelkonsole mit 3
– LCD-Bildschirm
– Tastatur mit Trackball
– Bauelementezähler
– Starttaster
–Stopptaster
– Hauptschalter
Ein- bzw. Ausgabeseite des LP-Transports mit 3
–NOT-HALT-Taster
– Starttaster, Stopptaster
– Taster zum An- und Abdocken des BE-Wagens
