Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRA FT 3.10 Bedienelemente am SWS 173 3.10.2 Beschreibung Alle Bedienelemente sind für Personen ab einer Körpergröße v…
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.10 Bedienelemente am SWS Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
172
3.10 Bedienelemente am SWS
An jedem SWS sind jeweils ein Bildschirm und eine Tastatur angebracht.
Seitlich daneben befindet sich bei den restlichen Bedienelementen der NOT-HALT-Taster.
3.10.1 Bedien- und Anzeigeelemente
3

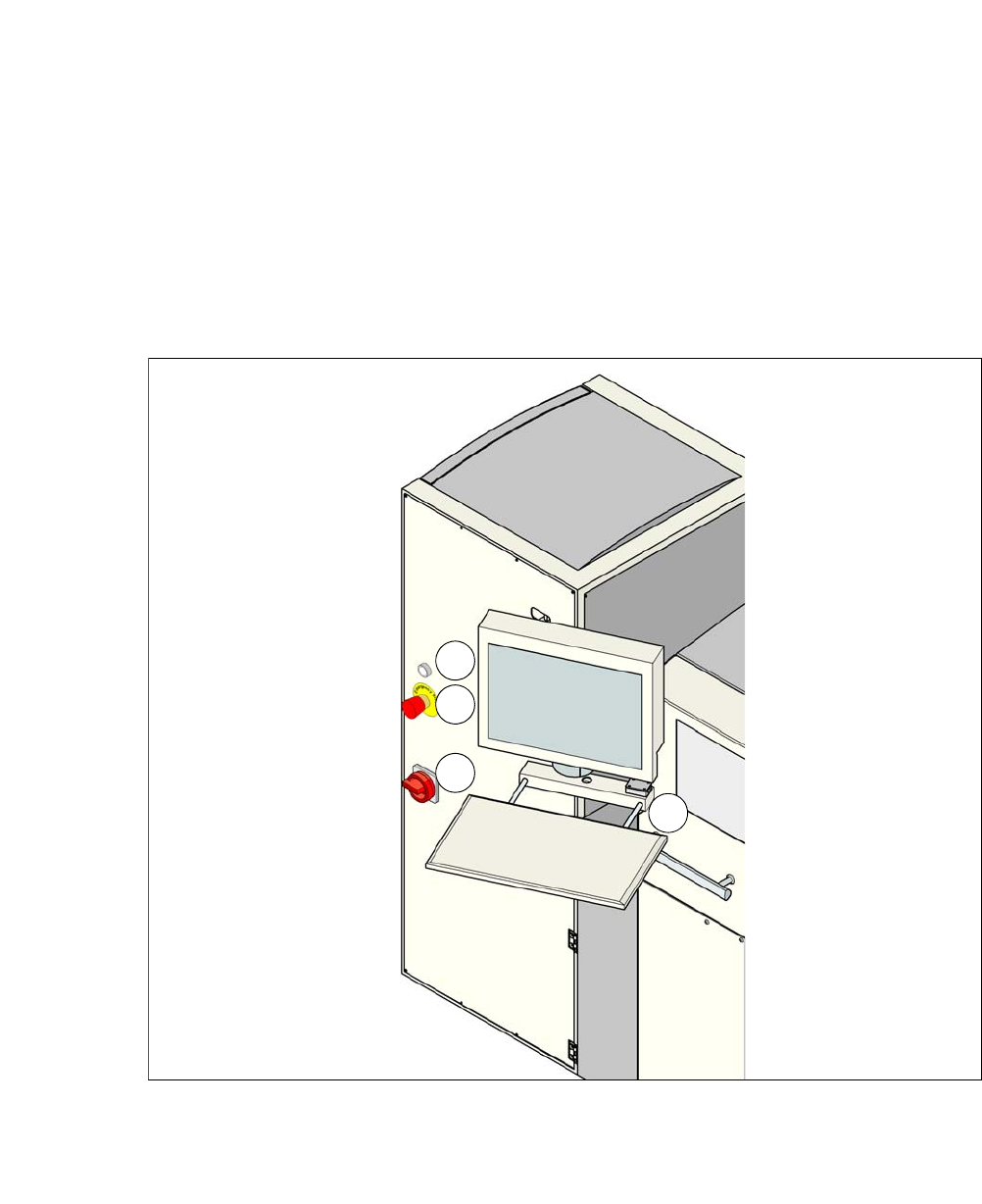

Abb. 3.10 - 1 Bedien- und Anzeigeelemente
(1) Betriebsanzeige (3) Schalter Stromversorgung
(2) NOT-AUS-Schalter (4) Bildschirm mit Tastatur
1
2
3
4
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 3.10 Bedienelemente am SWS
173
3.10.2 Beschreibung
Alle Bedienelemente sind für Personen ab einer Körpergröße von 1,40 m erreichbar.
NOT-HALT-Taster 3
Beim Drücken des NOT-HALT-Tasters rastet dieser ein. SWS und SIPLACE gehen in NOT-AUS.
Die Stromversorgung zu sämtlichen Achsen am SWS wird unterbrochen. Der Taster lässt sich
durch Drehen wieder entriegeln.
3
Betriebsanzeige am SWS 3
Die Betriebsanzeige leuchtet, wenn das SWS eingeschaltet ist.
Hauptschalter 3
Der Hauptschalter dient zum Ein- bzw. Ausschalten der Stromversorgung des SWS.
3
LCD-Bildschirm 3
An jedem SWS befindet sich ein Flachbildschirm mit LCD-Technik und berührungsempfindlicher
Bildschirmoberfläche (Touchscreen).
GEFAHR
Lebensgefahr durch Spannungen!
Auch bei ausgeschaltetem NOT-HALT-Taster führen bestimmte Teile im Inneren des Au-
tomaten noch lebensgefährliche Spannungen.
Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbe-
sondere EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur qualifiziertes bzw. geschultes Personal darf die Stromversorgung des Be-
stückautomaten ein- bzw. ausschalten.
GEFAHR
Lebensgefahr durch Spannungen!
Auch bei ausgeschaltetem Hauptschalter führen bestimmte Teile im Inneren des Automa-
ten noch lebensgefährliche Spannungen.
Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbe-
sondere EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur qualifiziertes bzw. geschultes Personal darf die Stromversorgung des Be-
stückautomaten ein- bzw. ausschalten.
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.10 Bedienelemente am SWS Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
174
Tastatur 3
Unterhalb des Bildschirms ist die Tastatur untergebracht. Die Tastatur ist mit einem USB-An-
schluss ausgestattet, der z. B. zur Datensicherung auf einen externen Datenspeicher genutzt wer-
den kann.
