Die X-Achse besteht im Wesentlichen aus folgenden Hauptbaugruppen:
– Portalausleger (1)
– Kopfhalterung mit X-Linear-Motor (Primärteil) (2)
– Lineares Wegmesssystem (3)
– Führungssystem (4)
– Permanentmagnet (Sekundärteil des X-Linear-Motors) (5)
– Kabelschlepp (8)
3
Die Kopfhalterung (2) nimmt folgende Komponenten auf:
– Unterportalkamera (LP-Kamera des LP-Visionmoduls) (6)
– Satz Kopfplatinen (7)
– Messkopf des Messsystems
– Bestückkopf
Der Portalausleger (Pos. 1 in Abb. 3.11 - 2
) ist aus Carbonfaser-Verbundmaterial gefertigt. Diese
Technologie verleiht Baugruppen äußerst geringes Gewicht bei extremer Steifigkeit.
Die X-Achse wird von einem Linearmotor angetrieben. Der Sekundärteil des Antriebs besteht aus
einem Permanentmagneten und ist am Portalausleger montiert, der Primärteil ist mit der Kopfhal-
terung verschraubt. Die Kopfhalterung wurde so konstruiert, dass sie alle Bestückkopf-Typen auf-
nehmen kann - ein weiteres Merkmal für die große Flexibilität, die mit SIPLACE-Bestück-
automaten erzielt wird.
3.11.3 Technische Daten der X-Achse
3
Antrieb direkt, Linearmotor
Max. Geschwindigkeit 2,5 m/s
Verfahrweg 480 mm
Wegmesssystem Linearer Metallmaßstab
Maßstabslänge 520 mm
Auflösung 1 µm
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.11 Portale Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
178
3.11.4 Aufbau der Y-Achse
3

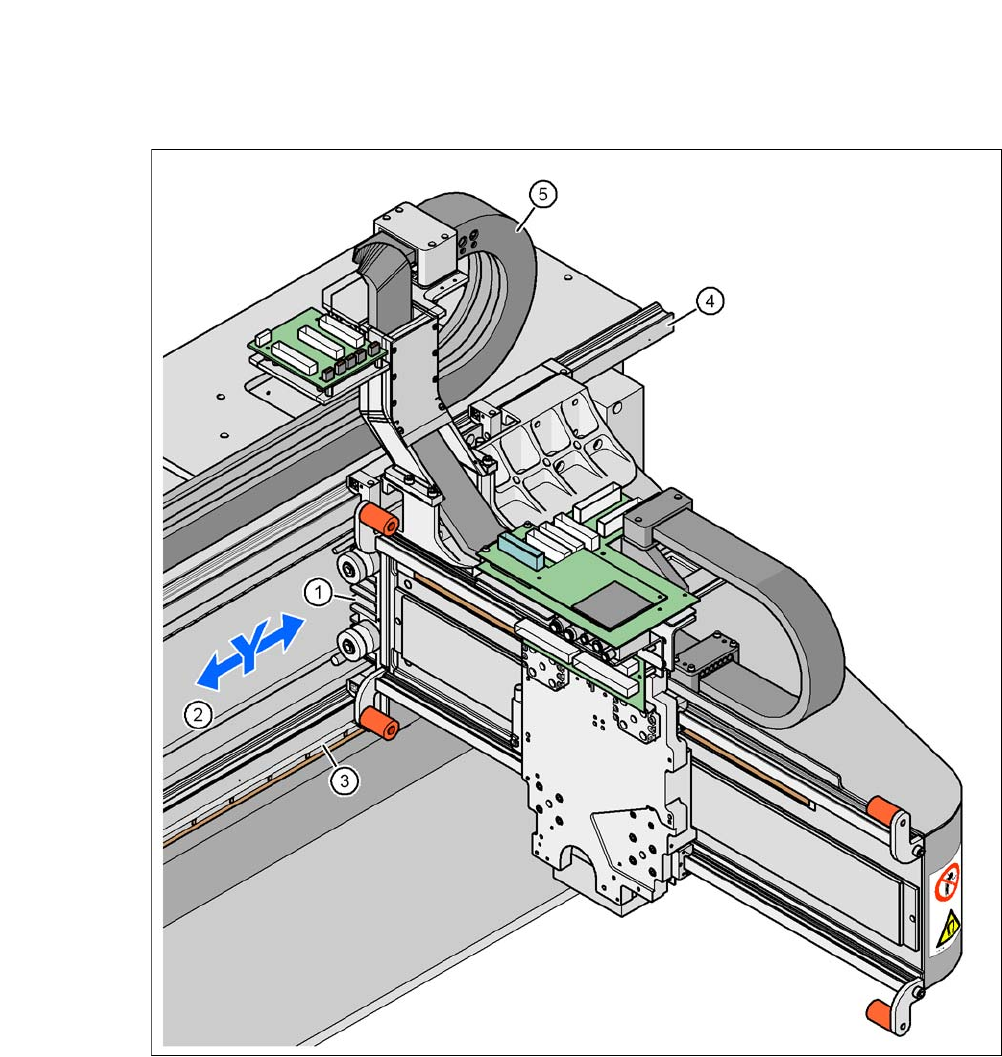

Abb. 3.11 - 3 Aufbau der Y-Achse
(1) Y-Linearmotor (Primärteil)
(2) Permanentmagnet (Sekundärteil des Y-Linear-Motors)
(3) Lineares Wegmesssystem
(4) Führungssystem
(5) Kabelschlepp
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 3.11 Portale
179
Die Y-Achse besteht im Wesentlichen aus folgenden Hauptbaugruppen:
– Y-Linear-Motor (Primärteil) (1)
– Permanentmagnet (Sekundärteil des Y-Linear-Motors) (2)
– Lineares Wegmesssystem (3)
– Führungssystem (4)
– Kabelschlepp (5)
Die Y-Achse wird von einem Linearmotor angetrieben. Der Sekundärteil des Antriebs besteht aus
Permanentmagneten und ist am Maschinenständer montiert. Der Primärteil ist mit dem Portal ver-
schraubt.
3.11.5 Technische Daten der Y-Achse
Antrieb direkt, Linearmotor
Max. Geschwindigkeit 2,5 m/s
Verfahrweg 1430 mm
Wegmesssystem Linearer Metallmaßstab
Maßstabslänge 1850 mm
Auflösung 1 µm
