3 Technische Daten Betriebsanleitung SIPLACE CA-Serie 3.12 Visionkameras Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 182 3.12.2 BE-Kamera C&P , T y p 30, 27 x 27, digital 3.12.2.1 Aufbau 3 Abb. 3.12 - 2 BE-…
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 3.12 Visionkameras
181
3.12.1 BE-Kamera C&P, Typ 41, 6 x 6, digital
Artikeln Nr.: 03078957-xx
3.12.1.1 Aufbau
3

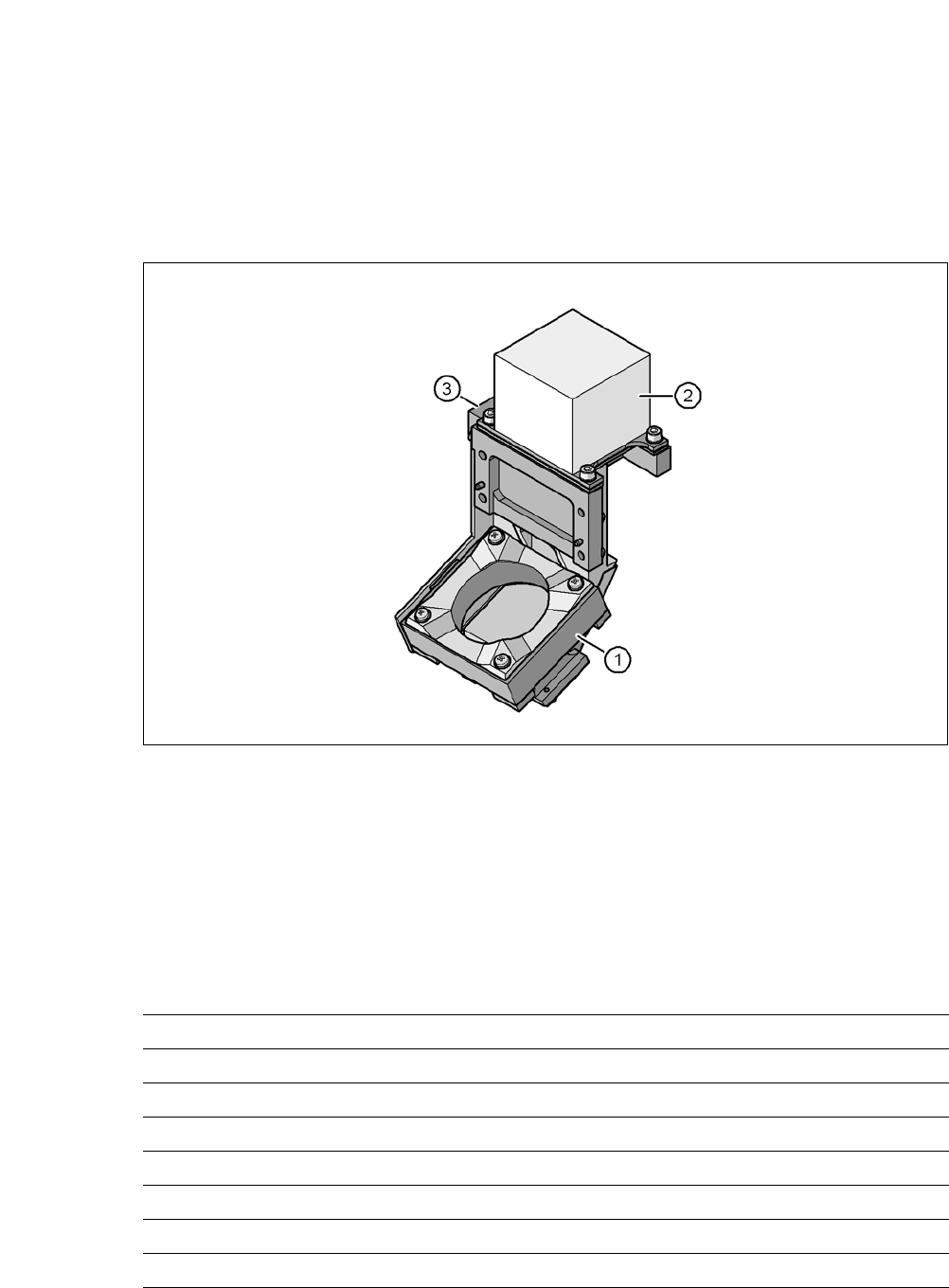

Abb. 3.12 - 1 BE-Kamera C&P, Typ 41, 6 x 6, digital
3
(1) BE-Kameraoptik und Beleuchtung
(2) Kameraverstärker
(3) Beleuchtungssteuerung
3.12.1.2 Technische Daten
3
BE-Maße 0,3 mm x 0,15 mm bis 6 mm x 6 mm
BE-Spektrum Flip Chip (min. Dicke 50 µm): 0,8 mm x 0,8 mm
Min. Beinchenraster 0,08 mm
Min. Beinchenbreite 0,03 mm
Min. Ballraster 0,10 mm
Min. Balldurchmesser 0,05 mm
Gesichtsfeld 8,9 mm x 8,9 mm
Beleuchtungsart Auflicht (5 frei programmierbare Ebenen)
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.12 Visionkameras Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
182
3.12.2 BE-Kamera C&P, Typ 30, 27 x 27, digital
3.12.2.1 Aufbau
3

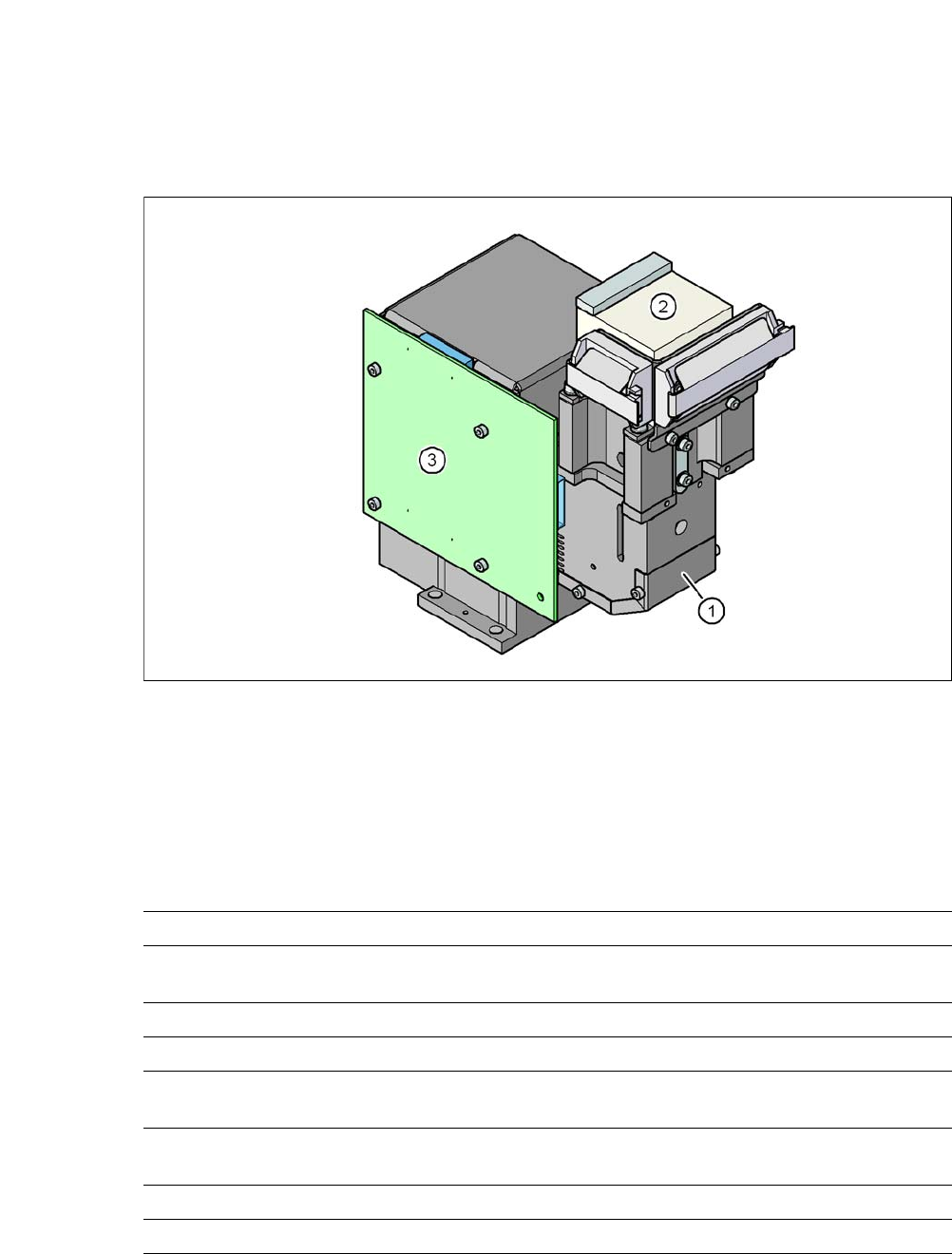

Abb. 3.12 - 2 BE-Kamera C&P, Typ 30, 27 x 27, digital
(1) BE-Kameraoptik und Beleuchtung
(2) Kameraverstärker
(3) Beleuchtungssteuerung
3.12.2.2 Technische Daten
3
BE-Maße 0,3 x 0,3 mm² bis 27 x 27 mm²
BE-Spektrum 01005 bis 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. Beinchenraster 0,3 mm
Min. Beinchenbreite 0,15 mm
Min. Ballraster 0,25 mm für BE < 18 x 18 mm²
0,35 mm für BE ≥ 18 x 18 mm²
Min. Balldurchmesser 0,14 mm für BE < 18 x 18 mm²
0,2 mm für BE ≥ 18 x 18 mm²
Gesichtsfeld 32 x 32 mm²
Beleuchtungsart Auflicht (5 frei programmierbare Ebenen)
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 3.12 Visionkameras
183
3.12.3 BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
3.12.3.1 Aufbau
3

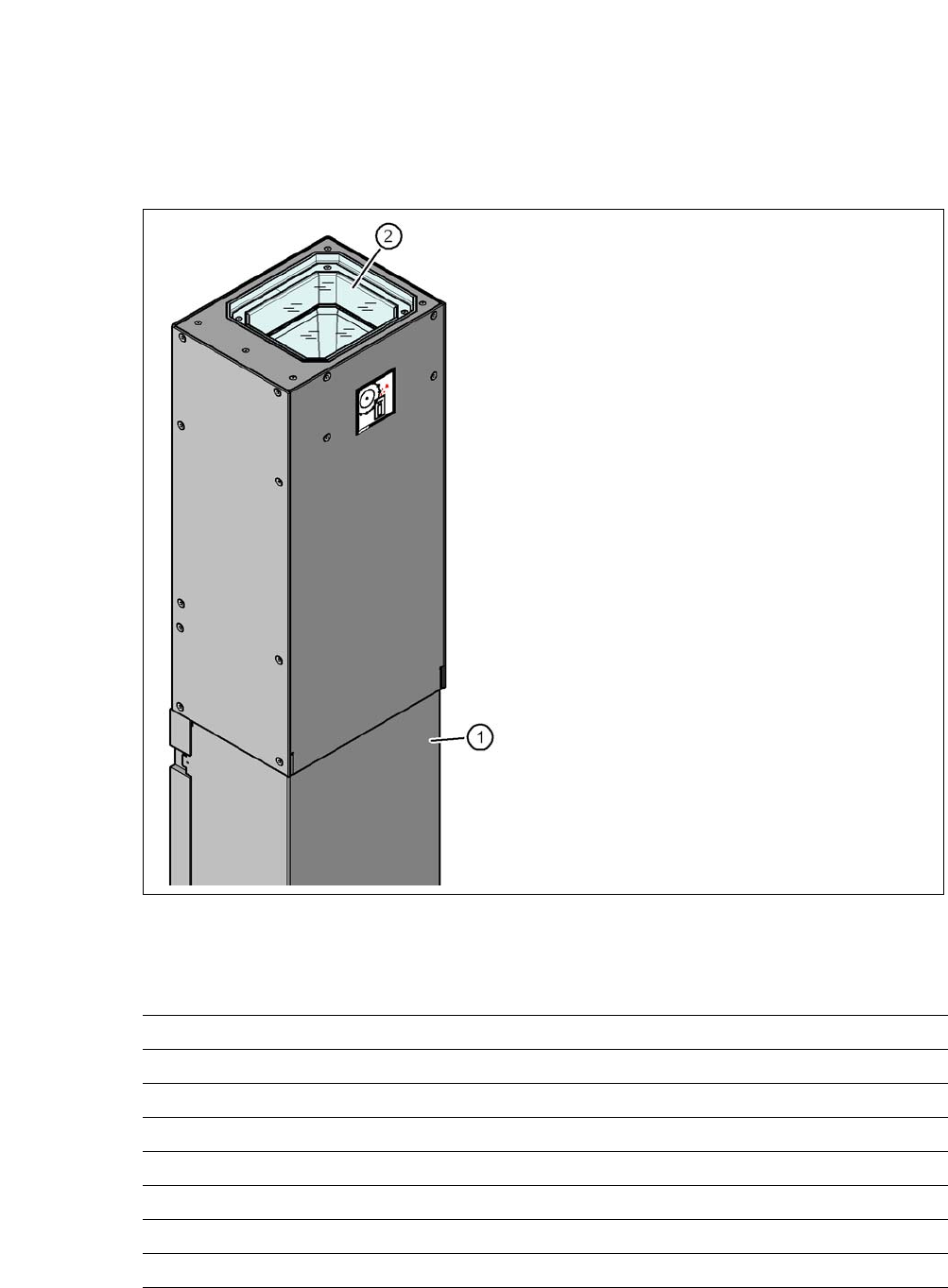

Abb. 3.12 - 3 Aufbau der BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
3.12.3.2 Technische Daten
3
(1) Kameragehäuse mit integrierter Kamera
und Kameraverstärker
(2) Glasplatte - darunter Beleuchtungs- und
Optikebenen
BE-Maße 0,5 x 0,5 mm² bis 55 x 45 mm²
BE-Spektrum 0402, MELF, SO, PLCC, QFP, Elektrolytkondensatoren, BGA
Min. Beinchenraster 0,3 mm
Min. Beinchenbreite 0,15 mm
Min. Ballraster 0,35 mm
Min. Balldurchmesser 0,2 mm
Gesichtsfeld 65 x 50 mm²
Beleuchtungsart Auflicht (6 frei programmierbare Ebenen)
